仍不明白的是，行程開關動斷觸點斷的是KM1或KM2，電機停止，而此時Y1或Y2仍運行，因為通過外部觸點斷開的接觸器線圈，行程開關的控制在不用X的情況下，如何引入PLC的控制中？
10樓的回復的方案能否用梯形圖或SFC圖說明一下，謝謝！

回4樓：
   我理解觸摸屏與PLC在這個問題上控制作用不大，電機正反轉是依靠行程開關轉換的。用逆向思維理解正反行程擋塊，及行程開關既要作為啟動命令，又要實現位置檢測功能。在這個系統中始終需要有一個行程開關接通，另一個斷開的，解決這個問題只能在擋塊上實現了。


引用

引用第12樓plc123321于2011-12-03 09:32發表的  :
仍不明白的是，行程開關動斷觸點斷的是KM1或KM2，電機停止，而此時Y1或Y2仍運行，因為通過外部觸點斷開的接觸器線圈，行程開關的控制在不用X的情況下，如何引入PLC的控制中？
10樓的回復的方案能否用梯形圖或SFC圖說明一下，謝謝！

你鉆死胡同了，
外部的行程開關不需要引入PLC的，直接在外部控制接觸器就可以了，Y1/Y2全部接通，
接觸器只能有一個而且也只能有一個是處于吸合狀態的。
外部行程開關，只有在到達電機換向位置的時候其中的一個才斷開，等電機離開極限位置，則行程開關又閉合了，只要電機不在極限位置，平常兩個行程開關都是接通狀態的。
即使電機在極限位置，至少總有一個是接通狀態的。

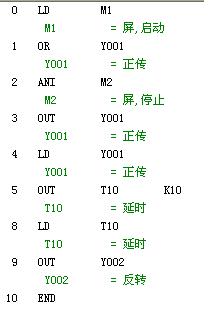

根據自己的理解  直接上圖  樓主看看  行否？

真不明白考官是何目的去考這題，有用嗎，現實中都沒有這樣的PLC（主機）真不知現在的老師想法的，沒有一點實用性教來干嘛還要考，白疾

說白了，就是要你不用PLC設計個正反轉電路。只不過是加個PLC之后題目還可以靈活點，比如觸摸屏實現復位，實現點動調試等等。一般比賽試題不會是實際項目以實現功能為目的。比賽是以知識點考核為目的，同事要兼顧題目的知識點層次

明白了，實現這樣的題只是想考一下腦筋急轉彎之類，失去了大賽的以實際應用為主旨的風度，謝謝各位

這種題目僅只停留在書本上面而已。現實中是不存下的。

沒有輸入點要想的開關信號寫入程序還真不懂，仍在觀望高手出招

這樣的在實際工程中是沒有意義的，成天搞這些做什么？

輸出接個正反轉的自鎖

10樓正解
