陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1849(小時)
注冊時間: 2011-04-17
最后登錄: 2025-05-30
查看陳大圍的 主題 / 回貼
樓主  發表于: 2011-12-09 21:26

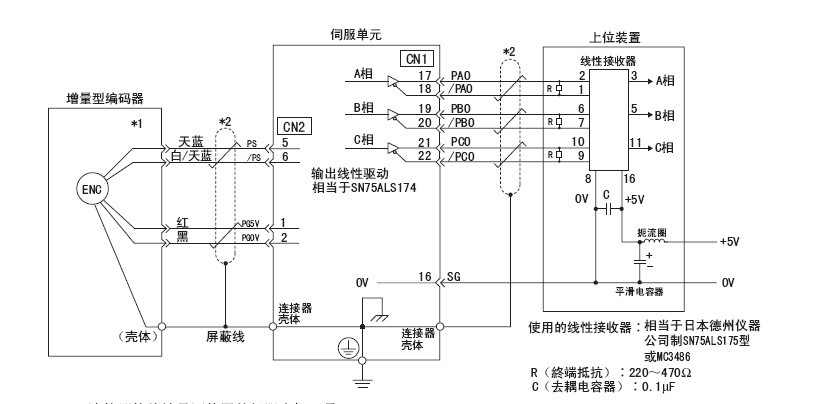

本人用的安川∑-Ⅴ系列伺服，想用其編碼器發出的信號，接入上位機，比如接入三菱FX系列PLC，本身伺服用速度控制模式，但也有些定位，所以就要用到編碼器發出的脈沖了，我看了伺服的說明書，書上是這樣介紹的，如我所截圖所示，這個線性接收器是什么呢？從線性接收器出來的A相，B相，C相信號，是什么形式的信號呢？是集電極開路輸出地，還是差動輸出，抑或是線性輸出？怎么接入到我的上位機中呢？也就是三菱FX系列PLC了。大俠們，幫幫我了，謝謝！
專心學工控技術，請各位幫忙指教
yaohuixin
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 123 點
下載積分: 470 分
在線時間: 90(小時)
注冊時間: 2011-10-05
最后登錄: 2019-05-05
查看yaohuixin的 主題 / 回貼
1樓  發表于: 2011-12-09 21:47
xuexile
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1849(小時)
注冊時間: 2011-04-17
最后登錄: 2025-05-30
查看陳大圍的 主題 / 回貼
2樓  發表于: 2011-12-10 08:40
頂一下
專心學工控技術，請各位幫忙指教
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1849(小時)
注冊時間: 2011-04-17
最后登錄: 2025-05-30
查看陳大圍的 主題 / 回貼
3樓  發表于: 2011-12-10 12:24
沒人幫忙解答下嗎
專心學工控技術，請各位幫忙指教
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1849(小時)
注冊時間: 2011-04-17
最后登錄: 2025-05-30
查看陳大圍的 主題 / 回貼
4樓  發表于: 2011-12-10 19:39
不能沉了啊
專心學工控技術，請各位幫忙指教
johnsonxjq
必攻不守
級別: 略有小成
精華主題: 0
發帖數量: 149 個
工控威望: 333 點
下載積分: 470 分
在線時間: 70(小時)
注冊時間: 2007-08-31
最后登錄: 2025-01-24
查看johnsonxjq的 主題 / 回貼
5樓  發表于: 2012-06-24 11:19
他的是差分輸出信號，對于一般的IO口是不能接收的，要么做個轉換電路，要么用專用找模塊
讓豬飛
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 178 點
下載積分: 1561 分
在線時間: 26(小時)
注冊時間: 2011-07-03
最后登錄: 2020-12-03
查看讓豬飛的 主題 / 回貼
6樓  發表于: 2012-06-25 11:19
用集電極開路輸出，但是接線圖不是這張哦，你在往下看看，好用的！
uu.liu
COG_FOG_COF_貼片_  貼合
級別: 家園常客
精華主題: 0
發帖數量: 771 個
工控威望: 992 點
下載積分: 13537 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2025-05-29
查看uu.liu的 主題 / 回貼
7樓  發表于: 2012-06-25 13:00
這個圖紙應該是反饋脈沖數的還能反饋方向！也就是接入三菱FX的高速計數器就可以，雙向計數功能！
QQ:569456723
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
8樓  發表于: 2012-06-25 13:25
按圖是差動型號。也可以接集電極開路的，看看手冊。
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1229 個
工控威望: 3500 點
下載積分: 4411 分
在線時間: 1985(小時)
注冊時間: 2008-02-17
最后登錄: 2025-05-29
查看kyy80的 主題 / 回貼
9樓  發表于: 2012-06-25 18:51
這個線性接收器應該是把ABZ相的伺服輸出轉為ABZ相集電極輸出.....用萬用表量一下就知道....
樓主留言：
用萬用表怎么量？
shfxfa
級別: 家園常客
精華主題: 0
發帖數量: 640 個
工控威望: 810 點
下載積分: 2908 分
在線時間: 411(小時)
注冊時間: 2011-09-09
最后登錄: 2013-11-20
查看shfxfa的 主題 / 回貼
10樓  發表于: 2012-06-25 21:39
不懂，幫你頂上去
一起走下去
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 132 點
下載積分: 1217 分
在線時間: 30(小時)
注冊時間: 2012-04-27
最后登錄: 2012-07-24
查看一起走下去的 主題 / 回貼
11樓  發表于: 2012-06-26 10:44
學習了
