初學者對這東西搞不清楚，在本次plc掃描周期執行完后，元件映像寄存器里的內容在下個掃描周期內還保持上次的嗎？不保持上次的又怎么樣？比如這個梯形圖，在這次掃描周期按下I0.0，這個周期Q4.0沒接通，下個掃描周期沒按下I0.0，Q4.0會不會接通呢？這個新手真的很難理解？

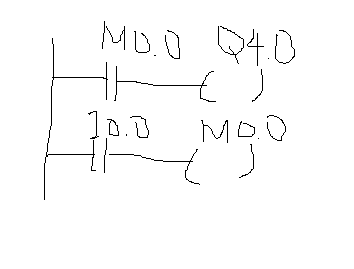

圖

先執行外部輸入更新，I0.0= ON,執行梯形圖掃描，因為M0.0=OFF,Q4.0=OFF;I0.0=ON,M0.0=ON
執行外部輸出更新，Q4.0=OFF,(內部M0.0=ON)
執行外部輸入更新，I0.0=OFF
執行梯形圖掃描，因M0.0=ON,Q4.0=ON;I0.0=OFF,M0.0=OFF
執行外部輸出更新，Q4.0=ON,(內部M0.0=OFF)
執行外部輸入更新，I0.0=OFF
梯形圖掃描，Q4.0=OFF,M0.0=OFF
對于此程序，Q4.0比I0.0晚ON一個掃描周期，同樣也比I0.0晚OFF一個周期。即Q4.0總是比I0.0落后一個掃描周期。

樓上說得很好

樓主說的——“下個掃描周期沒按下I0.0，Q4.0會不會接通呢？” ——其實我是這樣理解的：    沒按I0.0，那么M4.0也就沒有得電（即使它曾經得過電）； Q4.0得電的先決條件是M0.0必須得電，所以，此時Q4.0就不會有電啦~

“元件映像寄存器里的內容在下個掃描周期內還保持上次的嗎？” ——不會。因為新的一個掃描周期掃描的是當前狀態。 也就是說，從開始掃描第一行起，到輸出印象寄存器再PLC輸出直到下一個掃描周期開始前，這個很短的時間里映像寄存器里的數值才能叫“上一個狀態”。
