老大很悲傷
冰凍三尺非一日之寒
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 526 點
下載積分: 4025 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2025-09-04
查看老大很悲傷的 主題 / 回貼
樓主  發表于: 2012-09-01 22:07

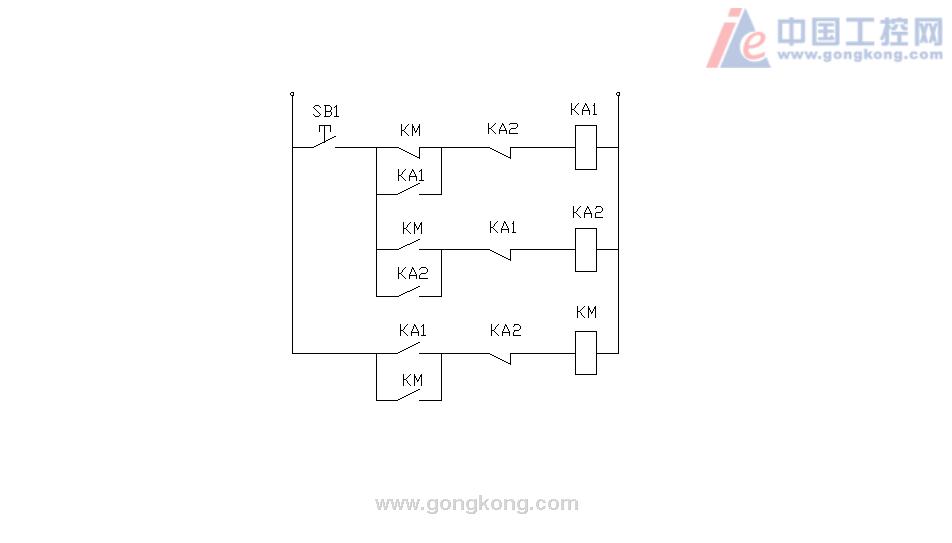

如圖所示~~~~~本人親自用繼電器接出來實際電路，試了好多次~~~~結果很混亂~~~沒有一次成功的~~~~這是為何~~~~單分析電路的話是可以實現的啊！！！
my1234
活到老 學到老 人老心不老
級別: 略有小成
精華主題: 0
發帖數量: 227 個
工控威望: 380 點
下載積分: 1208 分
在線時間: 359(小時)
注冊時間: 2011-10-25
最后登錄: 2021-02-17
查看my1234的 主題 / 回貼
1樓  發表于: 2012-09-01 22:54
加油 應該不難。
hz958
級別: 論壇先鋒
精華主題: 0
發帖數量: 17 個
工控威望: 1016 點
下載積分: 11504 分
在線時間: 203(小時)
注冊時間: 2011-11-09
最后登錄: 2019-01-23
查看hz958的 主題 / 回貼
2樓  發表于: 2012-09-01 23:24
KA1 .KA2.KM三者的吸合時間不是我們想的那樣,理論通實踐不通.
逝水流云
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 150 點
下載積分: 3602 分
在線時間: 28(小時)
注冊時間: 2012-07-22
最后登錄: 2017-02-19
查看逝水流云的 主題 / 回貼
3樓  發表于: 2012-09-02 00:06
圖片：
首先，你的那個圖就行不通！按鈕就第一次起了作用！
我順手畫了個，還沒有優化，你將就著看下吧~
樓主留言：
感謝！第一次按下KA1吸合，然后KM吸合，KM自鎖。第二次按下時，KA2吸合，KA2常閉會斷開，自然會斷開KM自鎖，怎么會不起作用
[ 此帖被逝水流云在2012-09-02 00:29重新編輯 ]
my1234
活到老 學到老 人老心不老
級別: 略有小成
精華主題: 0
發帖數量: 227 個
工控威望: 380 點
下載積分: 1208 分
在線時間: 359(小時)
注冊時間: 2011-10-25
最后登錄: 2021-02-17
查看my1234的 主題 / 回貼
4樓  發表于: 2012-09-02 00:29
弄1個帶自鎖的按鈕就行了
550374389
！！！
級別: 論壇先鋒

精華主題: 0
發帖數量: 682 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
5樓  發表于: 2012-09-02 10:12
樓主，你確定你沒接錯電路啊？？這電路我試過可行的。
零零崢
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 110 點
下載積分: 570 分
在線時間: 0(小時)
注冊時間: 2012-09-01
最后登錄: 2012-09-02
查看零零崢的 主題 / 回貼
6樓  發表于: 2012-09-02 10:27
你確定你沒接錯電路啊？
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
7樓  發表于: 2012-09-02 10:48
繼電器要用ACV220的，不能用DCV24的。否則就會出現不正常現象，原因是ACV220繼電器響應速度足夠快，DCV24的繼電器響應速度達不到電路的設計要求。
樓主留言：
感謝！我就是用的直流24，難道跟這個有關系！@@
本帖最近評分記錄：
  • 下載積分:+5(cyc2012) 厲害！我也遇到過同樣的 ..
  • 下載積分:+5(550374389) 感謝！
    shi2999
    不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2497 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    8樓  發表于: 2012-09-02 10:49
    樓主的電路是正確的
    550374389
    ！！！
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 682 個
    工控威望: 1161 點
    下載積分: 5237 分
    在線時間: 2360(小時)
    注冊時間: 2010-11-28
    最后登錄: 2025-05-26
    查看550374389的 主題 / 回貼
    9樓  發表于: 2012-09-02 10:58
    謝謝樓上老大啊，我今天才知道，交流的比直流的繼電器反應要快，學習了
    逝水流云
    級別: 探索解密
    精華主題: 0
    發帖數量: 30 個
    工控威望: 150 點
    下載積分: 3602 分
    在線時間: 28(小時)
    注冊時間: 2012-07-22
    最后登錄: 2017-02-19
    查看逝水流云的 主題 / 回貼
    10樓  發表于: 2012-09-02 12:38
    DCV24的繼電器響應速度達不到電路的設計要求？！！
    DCV24的繼電器好像不是響應速慢吧，
    而是AC220的慢些~
    原則上是KA2的常閉（KM）先斷電，KA2的常開才得電，KA2無法自鎖，
    而用AC220的KM有磁滯的時候，KM才會晚于KA2的自鎖斷開
    和諧共贏
    努力學習，做好工控
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1863 個
    工控威望: 7826 點
    下載積分: 72232 分
    在線時間: 763(小時)
    注冊時間: 2008-01-07
    最后登錄: 2025-09-21
    查看和諧共贏的 主題 / 回貼
    11樓  發表于: 2012-09-02 12:41
    樓主，你確定你沒接錯電路啊？？這電路我試過可行的。
