樓主發表于: 2012-10-30 20:30

只看樓主 | 小中大

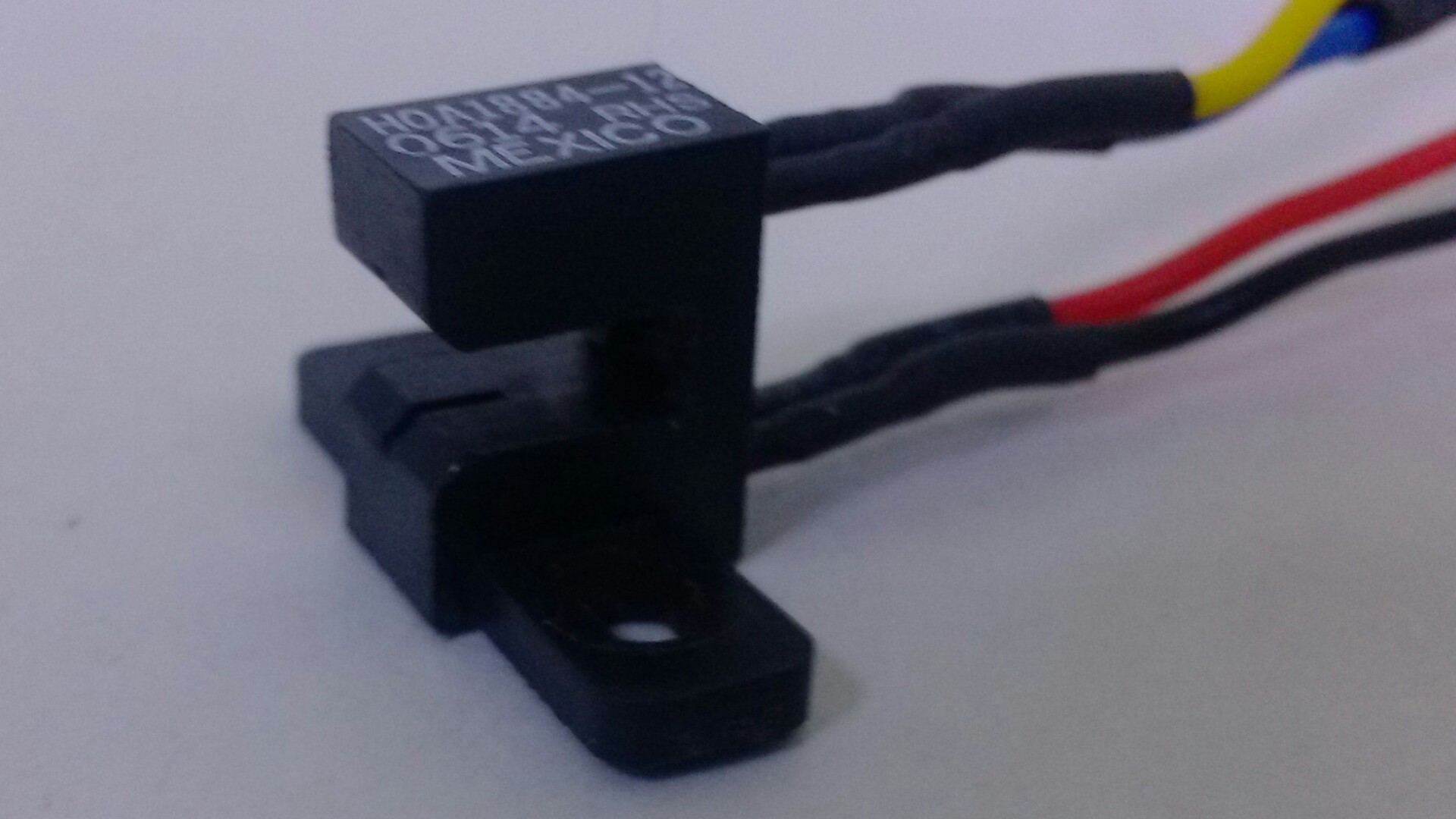

圖片：

這個是同事在舊貨市場買的，網上查的是霍尼韋爾的光電，不知道，怎么用大家幫忙看下。

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 495 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2025-09-25
查看gali1120107的主題 / 回貼

1樓發表于: 2012-10-31 14:09

只看該作者 | 小中大

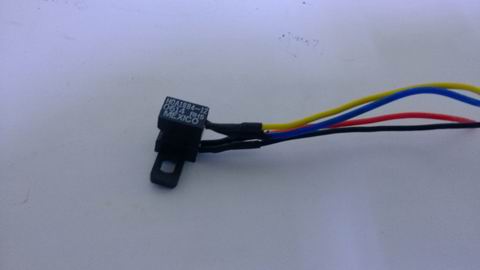

圖片：

上面兩根線和下面兩根線接的好像都是二級管，

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6109 個
工控威望: 7519 點
下載積分: 110299 分
在線時間: 4854(小時)
注冊時間: 2006-08-10
最后登錄: 2025-09-30
查看zyfzxh的主題 / 回貼

2樓發表于: 2012-10-31 15:01

只看該作者 | 小中大

引用
引用第1樓gali1120107于2012-10-31 14:09發表的 :
上面兩根線和下面兩根線接的好像都是二級管，

附件：

datasheet.pdf (340 K) 下載次數:34

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

3樓發表于: 2012-10-31 15:11

只看該作者 | 小中大

這是個槽型光電開關，品種繁多，但工作原理基本都一樣，都是對射式的；這種不帶放大電路的在PLC上用不了。

工控戀者

互相學習

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 234 個
工控威望: 1573 點
下載積分: 5553 分
在線時間: 240(小時)
注冊時間: 2010-11-21
最后登錄: 2022-11-14
查看工控戀者的主題 / 回貼

4樓發表于: 2012-10-31 15:12

只看該作者 | 小中大

好像是一端是發射管一端是接受管吧

dmh

讓理想和現實一起飛

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1486 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-06-30
查看dmh的主題 / 回貼

5樓發表于: 2012-10-31 16:41

只看該作者 | 小中大

歐姆龍這種光電開關可以直接連接PLC

不斷向前

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8093 個
工控威望: 10464 點
下載積分: 21299 分
在線時間: 3137(小時)
注冊時間: 2007-03-01
最后登錄: 2025-09-30
查看guochunyi的主題 / 回貼

6樓發表于: 2012-10-31 19:26

只看該作者 | 小中大

發光二極管和光敏三極管裝到一塊小線路板上，然后用外殼保護起來，一般用在步進驅動器的限位上。就是新的才1-2元而已。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 495 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2025-09-25
查看gali1120107的主題 / 回貼

7樓發表于: 2012-10-31 21:58

只看該作者 | 小中大

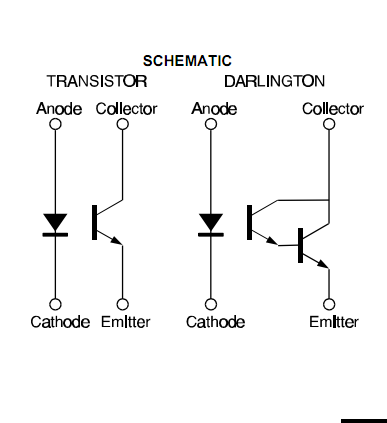

圖片：

剛看到圖紙，不知道怎么接線，之前試的時候剛好接的是二極管，燒了。如果我接PLC如何接，還是第一次用這個。是否真的要放大器？

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 495 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2025-09-25
查看gali1120107的主題 / 回貼

8樓發表于: 2012-11-01 20:31

只看該作者 | 小中大

輸入部分是不是要加電阻呀？

deeply

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 166 個
工控威望: 298 點
下載積分: 3070 分
在線時間: 159(小時)
注冊時間: 2011-09-02
最后登錄: 2025-09-10
查看deeply的主題 / 回貼

9樓發表于: 2012-11-03 08:20

只看該作者 | 小中大

輸入跟輸出部分都要接電阻，輸入部分加4.7k電阻，輸出部分加10k電阻，電阻一端接24v，另一端接傳感器并且接plc輸入點，傳感器另外一端接0v，“注意傳感器兩邊都是有極性的”

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

10樓發表于: 2012-11-03 13:56

只看該作者 | 小中大

圖片：

如圖接法，這是一個常閉開關。

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 495 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2025-09-25
查看gali1120107的主題 / 回貼

11樓發表于: 2012-11-12 20:53

只看該作者 | 小中大

各位老師，對于右邊部分電路不太懂，如何接線可以改變常閉常開呢？
