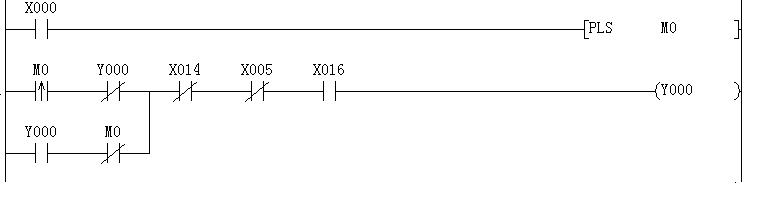

M0的PLS給Y0得電。 可是Y0是如何實現自鎖的？
M0 PLS時，與Y0串聯的MO常閉觸點是什么狀態？

還不如用ALT指令

引用

引用第1樓xcaq123于2012-11-15 15:19發表的  :
還不如用ALT指令

其實我也知道有ALT指令， 只是不能理解上圖的程序？

就是利用掃描是由上往下，從左往右以及需要在掃描完成后更新輸入輸出映像區這個原理。

以下無需考慮X14，X5以及X16的狀態，假設他們都是接通的。
第一周期：
X0按下，此時M0置位一個掃描周期。此時M0=ON，其動合觸點為ON，動分觸點為OFF。由于M0的上升沿的接通，Y0為ON，但是敬請注意，由于更新映像區需要在掃描程序完成后進行，因此Y0的線圈為ON，其動合觸點還為OFF狀態。
第二周期：
由于更新了輸入輸出映像區，因此Y0的觸點發生了變化，其動分觸點為OFF，其動合觸點為ON，因此此時形成了自保。

也就是說，其需要2個周期來完成自保。

Regards

引用

引用第3樓cvlsam于2012-11-15 15:54發表的  :
就是利用掃描是由上往下，從左往右以及需要在掃描完成后更新輸入輸出映像區這個原理。

以下無需考慮X14，X5以及X16的狀態，假設他們都是接通的。
第一周期：
X0按下，此時M0置位一個掃描周期。此時M0=ON，其動合觸點為ON，動分觸點為OFF。由于M0的上升沿的接通，Y0為ON，但是敬請注意，由于更新映像區需要在掃描程序完成后進行，因此Y0的線圈為ON，其動合觸點還為OFF狀態。
.......

先謝了！
關于映像區：我再問一下，第一個掃描周期，在X0按下，M0得電。那么M0的動合觸點是不是也要在下一個掃描周期才會ON，是不是所有的線圈指令（T,C,M,Y等）得電后都要先寫入映像區，其動合觸點都要在線圈得電后的下一個掃描周期才ON,動斷觸電則相反。

更新輸入輸出映像區已經寫的非常明白了，輸入輸出，輸入輸出，輸入輸出！�。。�！T定時器，他是輸入輸出嗎？C計數器，他屬于輸入輸出嗎？M，內部存儲器，他屬于輸出輸出嗎？

火氣很大哦! 我試驗了 都用M來實現以上梯形圖也是可以實現的 ?請問如何解釋呢?

樓主可以在比較大的程序中在試驗一下，就知道效果了

學習了。還不如1樓所言

按下X0 按鈕 M0 =ON 一個掃描周期,第一個掃描周期 M0 的長開觸點閉合 常閉觸點打開 此時能流經過M0 的常開觸點流經Y1的常閉觸點使Y1得電,此時Y1線圈為ON 其一下的觸點相應動作,(Y1的,常閉觸點閉合,此時M0的常閉觸點打開不能形成自鎖)
第二個掃描周期 M0復位 (此時形成自鎖回路) 都是軟元件 跟輸入輸出映像沒關系.

就是利用掃描是由上往下，從左往右以及需要在掃描完成后更新輸入輸出映像區這個原理。

以下無需考慮X14，X5以及X16的狀態，假設他們都是接通的。
第一周期：
X0按下，此時M0置位一個掃描周期。此時M0=ON，其動合觸點為ON，動分觸點為OFF。由于M0的上升沿的接通，Y0為ON，但是敬請注意，由于更新映像區需要在掃描程序完成后進行，因此Y0的線圈為ON，其動合觸點還為OFF狀態。
第二周期：
由于更新了輸入輸出映像區，因此Y0的觸點發生了變化，其動分觸點為OFF，其動合觸點為ON，因此此時形成了自保。

也就是說，其需要2個周期來完成自保。
