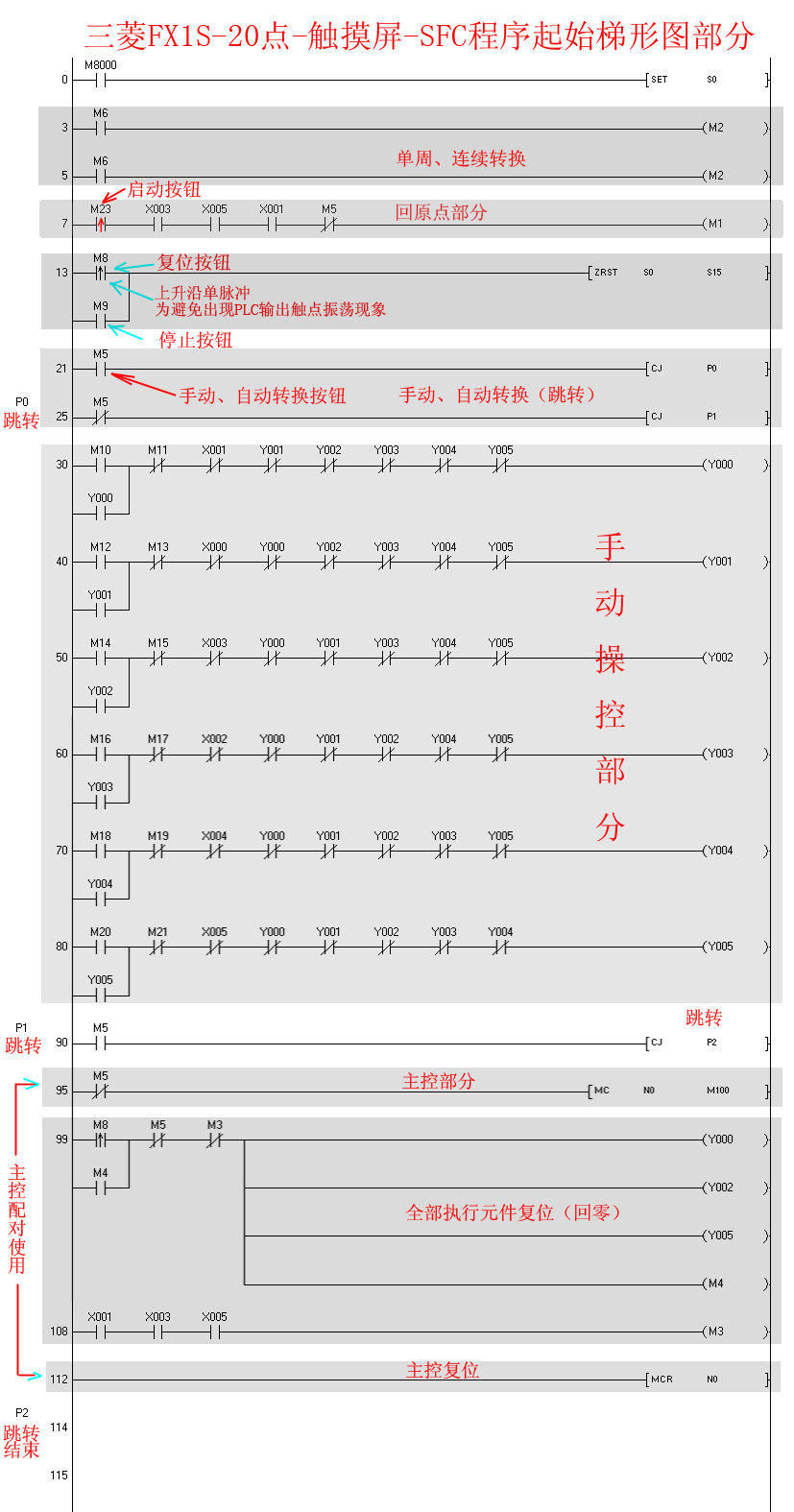

本人用SFC制作的這個程序（GX work2 中編程）其他的一切多正常，但是當再多次按下啟動按鈕（觸摸屏操控，啟動觸點為M23）時，導致程序動作亂套，隨即觸摸屏黑屏，電源打出嘶嘶聲響的，很是可怕的，現附上PLC程序和觸摸屏程序，拜托哪位高手仙手指點，小弟頓首拜謝......

用GX WORK2做的程序,需要整個工作區要復制,不然在別人的電腦是無法打開你的文件的

還有,我看你的圖片程序,那里是SFC程序,使用SFC程序的一般也不用主控這些了,因為狀態的轉移功能已經達到MC的功能
你有無使用ALT指令?
還有你的自動手動那些都沒有互鎖的
最后你的M23是回原點指令,當然你每次觸發都會做回原點動作
多看看SFC如何編程.

FX1S山寨貨居多，而且即使PLC程序有問題，能造成觸摸屏硬件黑屏?

程序問題應該不能造成黑屏吧？最多也就是邏輯錯誤

你按下按鈕后置位一個位，然后流程完成后再把這個位復位了，就行了

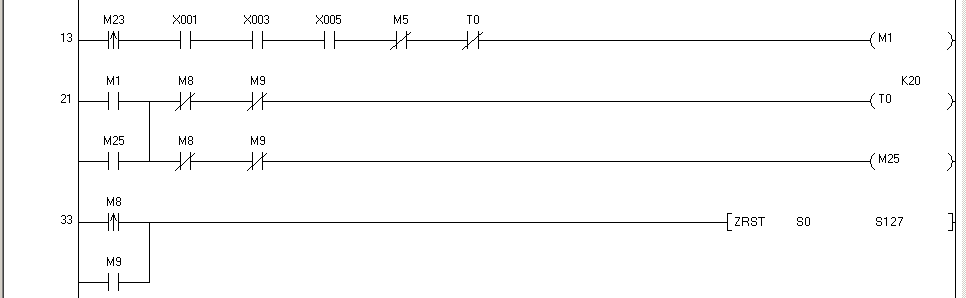

細細分析此程序，終于發現問題根源：為什么在按下啟動按鈕（連續運行）正常運行后再按下此啟動按鈕（點動連續式按下）；有時正常運行，有時則程序亂套，甚至導致觸摸屏黑屏現象，其根本原因為當SFC程序（自動連續方式）運行到連續或單周分叉點時，此時恰時再按下啟動按鈕，就會導致程序亂套的。據此原因，本人再增加一段定時斷點程序，其工作原理為：當按下啟動按鈕時，定時器T0跟著啟動，當計夠兩秒（這個常閉觸點串聯再啟動回路當中）就會自動斷開啟動回路，以后不管你如何再何種方式按下啟動按鈕的（甚至按下不放的）也不會再次導致程序亂套和黑屏了，一切正常！其中M8和M9為“停止”和“復位”按鈕.

回復1樓：本段SFC程序開始梯形圖部分包括雙線圈問題，即手動部分（Y0、Y1、Y2、Y3、Y4、Y5，和回原位部分；Y0、Y2、Y5屬梯形圖雙線圈結構），所以增加跳轉和主控指令的；還有這個M5為手動和自動互鎖點，還有別的什么辦法，請1樓大師指點在下...,拜托了

plc程序質量的評價標準

PLC程序最好的評價標準是實踐。看程序能否達到預期的目的。但這還不夠。因為能達到目的的程序還有好與不好之分。到底什么樣的程序才算好的程序呢？大體有如下幾個方面：
1、正確性
PLC的程序一定要正確，并要經過實際工作驗證，證明其能夠正確工作。這是對PLC程序的最根本的要求，若這一點做不到，其它的再好也沒有用。
要使程序正確，一定要準確的使用指令，正確的使用內部器件。準確的使用指令與準確理解指令相聯系，為此對指令含義和使用條件一定要弄清楚。必要時，可編些小程序?qū)σ恍┎磺宄�的指令作些測試。
同一指令，由于PLC的出廠批次不同或是PLC的系列型號的不同，一些指令細節有可能不一樣，應仔細查閱編程手冊。
內部器件正確使用也是重要的。如有的PLC有掉電保護，有的PLC沒有。一定要做到該掉電保護的一定要用掉電保護的器件，反之則不能用。
總之，要準確的使用指令，正確使用內部器件，使所編的程序能正確要作，這是對PLC程序最根本的要求。
2、可靠性
程序不僅要正確，還要可靠。可靠反映著PLC程序的穩定性，這也是對PLC程序的基本要求。
有的PLC程序，在正常的工作條件下或合法操作時能正確工作，而出現非正常工作條件（如臨時停電，又很快再通電）或進行非法操作（如一些按鈕不按順序按，或同時按若干按鈕）后，程序就不能正常工作了。這種程序，就不大可靠，或說不穩定，就是不好的程序。
好的PLC程序?qū)Ψ钦�常工作條件出現，能予以識別，并能使其與正常條件銜接，可使程序適應于多種情況。好的PLC程序?qū)Ψ欠ú僮髂苡枰跃芙^，且不留下“痕跡”。只接受合法操作。
聯鎖是拒絕非法操作常用的手段，繼電電路常用這個方法，PLC也可繼承這個方法。
3、簡短性
使PLC程序盡可能簡短，也是應追求的目標。
簡短的程序可以節省用戶存儲區；多數情況下也可節省執行時間，提高對輸入的響應速度，還可提高程序的可讀性。
程序是否簡短，一般可用程序所用的指令條數衡量，用的條數少，程序自然就簡短。
要想程序簡短，從大的方面講，要優化程序結構，用流程控制指令簡化程序，從小的方面講還要用功能強的指令取代功能單一的指令，以及注意指令的安排順序等。
4、省時性
程 序簡短可以節省程序運行時間，但簡短與省時并不完全是一回事。因為運行程序時間雖與程序所擁有指令條數有關，而且還與所使用的是什么指令有關。PLC指令 不同，執行的時間也不同。而且，有的指令，在邏輯條件ON時執行與在OFF時執行其時間也不同。另外，由于使用了流程控制指令，在程序中，不是所有指令都 要執行等。所以，運行程序的時間計算是較復雜的。但要求其平均時間少，最大時間也不太長是必要的。這樣可提高PLC的響應速度。
省時的關鍵是用好流程控制指令。按情況確定一些必須執行的指令，作必備部分，其余的可依程序進行，有選擇地執行，或作些分時工作的設計，避免最大時間太長等。
5、可讀性
要求所設計的程序可讀性要好。這不僅便于程序設計者加深對程序的理解，便地調試，而且，還要便于別人讀懂你的程序，便于使用者維護。必要時，也可使程序推廣。
要使程序可讀性好，所設計的程序就要盡可能清晰。要注意層次，實現模塊化，以至于用面向?qū)ο蟮姆椒ㄟM行設計。要多用一些標準的設計。
再就是I/O分配要有規律性，便于記憶與理解。必要時，還要做一些注釋工作。內部器件的使用也要講規律性，不要隨便地拿來就用。
可讀性在程序設計開始時就要注意。這不易完全做到。因為在程序調試的過程中，指令的增減，內部器件的使用變化，可能使原較清晰的程序，變的有些亂。所以在設計時就對調試增減留有一定的余地，然后調試完畢后再做一下整理，這樣所設計的程序具有更高的質量。
6、易改性
要使程序易改，也就是要便于修改。
PLC的特點之一就是方便，可靈活地適用于各種情況。其辦法就是靠修改或重新設計程序。
重新設計程序用于改變PLC工藝的用途要求的情況，不僅程序重編，而且I/O也要重新分配。多數情況下不需要重編程序，作一些修改就可以了。這就要求程序具有易性，便于修改。
易改也就是彈性，要求只要作很少的改動，即可達到改變參數或理改動作的目的。
在設計PLC程序的過程中，能夠滿足以上6方面的要求的就能稱的上是一個好程序了。
七: 容錯性,
就是程序 在不正常操作下 有完整的保護程序, 不會使得設備出生成事故, 并做響應的 報警提示; 就像西門子的東西 ,有完整的診斷功能, 和出錯代碼提示;  這就是 國產和進口的差別。
(轉載）

其實根本原因是你沒有限定全啟動時機，啟動只能是在停止狀態下才會有效，所以你只要取你的設備運行、停止狀態指示的軟元件限定一下。不是程序問題，是你對控制流程的不嚴謹造成的

但是還是不明白，程序出錯，為什么會“隨即觸摸屏黑屏，電源打出嘶嘶聲響的”。我們也遇到過類似情況，當時不僅僅程序出錯，而且還發現開關電源功率不夠，程序啟動設備多點，觸摸屏就黑了，繼電器亂跳。當時用了大量24v設備。

因為你的初始步S0是M8000一直驅動，所以S0一直O(jiān)N，當步在向下執行時，如果你再按啟動，新一輪的步又向下運行，而且每按一次都可能有新一輪的步向下運行，這樣造成電源過載，觸摸屏24V瞬間丟失

正確的方法是用M8002置位S0，自動手動的上升沿下降沿及故障復位上升沿置位S0，這樣啟動后S0也隨即被干掉就不會出現你那個問題了。
