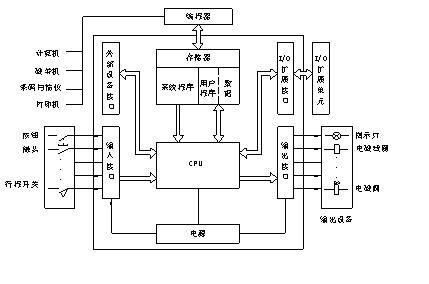

3、接口
輸入輸出接口是PLC與工業現場控制或檢測元件和執行元件連接的接口電路。PLC的輸入接口有直流輸入、交流輸入、交直流輸入等類型；輸出接口有晶體管輸出、晶閘管輸出和繼電器輸出等類型。晶體管和晶閘管輸出為無觸點輸出型電路，晶體管輸出型用于高頻小功率負載、晶閘管輸出型用于高頻大功率負載；繼電器輸出為有觸點輸出型電路，用于低頻負載。
現場控制或檢測元件輸入給PLC各種控制信號，如限位開關、操作按鈕、選擇開關以及其他一些傳感器輸出的開關量或模擬量等，通過輸入接口電路將這些信號轉換成CPU能夠接收和處理的信號。輸出接口電路將CPU送出的弱電控制信號轉換成現場需要的強電信號輸出，以驅動電磁閥、接觸器等被控設備的執行元件。
3.1 輸入接口
輸入接口用于接收和采集兩種類型的輸入信號，一類是由按鈕、轉換開關、行程開關、繼電器觸頭等開關量輸入信號；另一類是由電位器、測速發電機和各種變換器提供的連續變化的模擬量輸入信號。

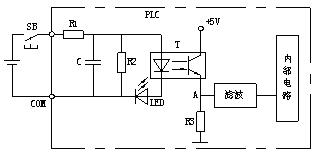

以圖1-2所示的直流輸入接口電路為例，R1是限流與分壓電阻，R2與C構成濾波電路，濾波后的輸入信號經光耦合器T與內部電路耦合。當輸入端的按鈕SB接通時，光耦合器T導通，直流輸入信號被轉換成PLC能處理的5V標準信號電平（簡稱TTL），同時LED輸入指示燈亮，表示信號接通。微電腦輸入接口電路一般由寄存器、選通電路和中斷請求邏輯電路組成，這些電路集成在一個芯片上。交流輸入與交直流輸入接口電路與直流輸入接口電路類似。
圖1-2 直流輸入接口電路
濾波電路用以消除輸入觸頭的抖動，光電耦合電路可防止現場的強電干擾進入PLC。由于輸入電信號與PLC內部電路之間采用光信號耦合，所以兩者在電氣上完全隔離，使輸入接口具有抗干擾能力。現場的輸入信號通過光電耦合后轉換為5V的TTL送入輸入數據寄存器，再經數據總線傳送給CPU。
3.2輸出接口
輸出接口電路向被控對象的各種執行元件輸出控制信號。常用執行元件有接觸器、電磁閥、調節閥（模擬量）、調速裝置（模擬量）、指示燈、數字顯示裝置和報警裝置等。輸出接口電路一般由微電腦輸出接口電路和功率放大電路組成，與輸入接口電路類似，內部電路與輸出接口電路之間采用光電耦合器進行抗干擾電隔離。
3.3 其它接口
若主機單元的I/O數量不夠用，可通過I/O擴展接口電纜與I/O擴展單元（不帶CPU）相接進行擴充。
PLC還常配置連接各種外圍設備的接口，可通過電纜實現串行通信、EPROM寫入等功能。
