引用

引用第4樓john42tw于2013-03-28 13:31發表的  :

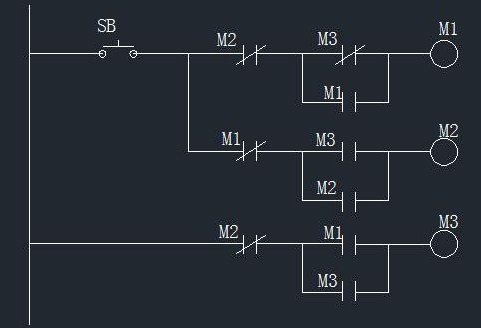

X0=按鈕   M1 M2 Y0 表示繼電器     燈由Y0 繼電器 控制

不管仿真或?qū)嶋H接線都一樣

m2永遠是不可能接通的，大家說說呢

我認為你的電路首先是有問題的，燈就亮不了，因?yàn)樵谀惆聪耂B時繼電器KA1常閉觸點先斷開然后常閉觸點再閉合，會出現KA1瞬時得電又失電，KA2也得不了電。

燈線接KM的常開觸點

四樓的亮了！！

11樓的 ，繼電器是線斷開常閉再吸合常開，所以你的電路圖中KA1的常開不會得電的。

按鈕不好用，經常發神經。所以你買個交互繼電器吧，國產的50-60塊，臺灣的100這樣。日本的100多。

本人多次使用，沒問題。再用M3控制輸出

14樓和18樓的是正解，可以實現，兩個方案原理相同。

11樓的肯定不行
因?yàn)槔^電器觸點的中間狀態是全斷開。


4樓正解。

引用

引用第5樓dream2012于2013-03-28 17:13發表的  :

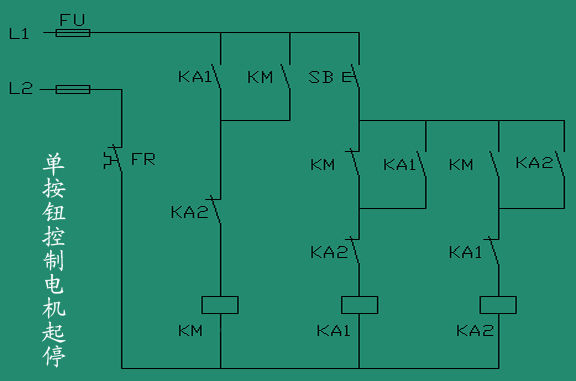

見圖，SB1為按鈕，KA1、KA2、KA3為中間繼電器，HD為指示燈 [attachment=103227]

這個不行的

實物需要四個繼電器，其中有兩個是4 PIN的
這種繼電器現在有很多替代方案，用一個小芯片就可以實現

樓上PLC畫的用繼電器實現會不穩定，你可以接出來試試
