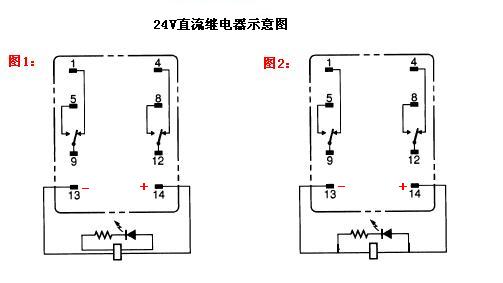

圖1和圖2都表示發光二極管串電阻和繼電器線圈并聯嗎？這樣標注有什么區別？為什么有的繼電器上面標注如圖1，有的繼電器標注如圖2（圖2上的標注比較容易理解）？

是一樣的電路圖吧，只是畫圖的取樣點不同吧

如圖3所示：這個直流繼電器上面的標注怎么會出現兩個線圈？

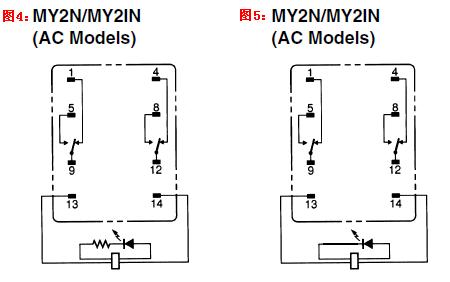

24V交流繼電器上面標注如圖4和圖5所示：圖4中LED有串電阻，圖5中LED沒有串電阻。怎么理解？

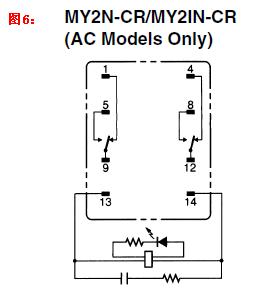

交流繼電器如圖6所示：上面標注電容、電阻串聯，然后和繼電器線圈并聯什么意思？

沒有串電阻代表廠家設計的時候就沒有加電阻 就這么簡單

如圖2 中所示的一個24V直流繼電器，它是LED燈串一個電阻后和繼電器線圈并聯的，這個可以從繼電器實物中看到。但是繼電器上面標的示意圖卻如圖1所示。

引用

引用第5樓evanzheng于2013-05-17 22:31發表的  :
沒有串電阻代表廠家設計的時候就沒有加電阻 就這么簡單

圖4中的交流繼電器，LED加電阻然后和線圈并聯，這個也可以從繼電器實物中看到它們的連接方式。至于圖5中的LED沒有加電阻，從實物繼電器中看，不像是LED和繼電器線圈直接并聯。誰能說說這里面的緣由。

直流24V繼電器上面有標注觸點的容量：5A   240VAC
                                                                       5A     28VDC

繼電器的觸點在交流240V的情況下，允許流過的最大電流為5A。為什么其觸點在直流28V的情況下，允許流過電流最大也只有5A，不應該更大嗎？

有的線圈象變壓器一樣有抽頭用來接LED燈

繼電器接二級管有兩種方式
1.二級管加電阻後與線圈並聯
2.二級管不加電阻(或是加一個小電阻)與小線圈(線繞兩層,匝數小的)並聯

拆一個繼電器下來，研究一下，什么都清楚了！
一般發光二極管正常工作電流不會超過20MA，壓降在2V左右。
為什么有的串電阻，有的沒串？
串電阻的，當然由于電流大，怕燒壞發光二極管，電阻起限流作用，
不串，那么說明電流肯定不會超過20MA。
