直線軸承介紹及應用

直線軸承介紹：
直線軸承是一種直線運動系統，用于無線行程與圓柱軸配合使用。由于承載球與軸承外套點接觸，因此直線軸承具有摩擦小，且比較穩定，不隨軸承速度而變化，能獲得靈敏度高、精度高的平穩直線運動。

用途及特點：
1.直線軸承廣泛應用于精密機床、紡織機械、食品包裝機械、印刷機械等工業機械的滑動部件
2.直線軸承在計算機及其周邊機器，各種測量?jī)x器，自動記錄儀，三維測量裝置等精密設備中
3.多軸鉆床，沖床，工具磨床，自動氣割機，打印機，卡片分揀機，包裝機等。
特點：低噪音、低摩擦、高精度、高壽命。由于滾珠和直線軸間為點接觸，因此摩擦力小，運動精度高。

配合：

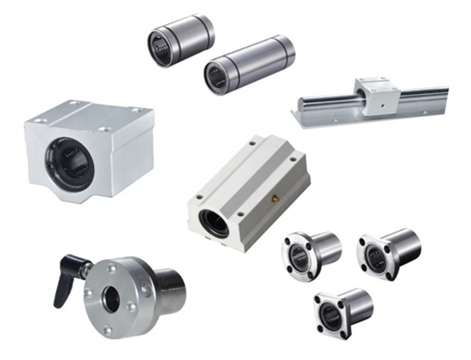

直線軸承主要類型：
直柱型直線軸承
帶法蘭型直線軸承
箱式直線軸承
帶夾緊把手直線軸承

一.直柱型直線軸承：
直柱型直線軸承又分為：
1.普通型、加長型，是最普遍的一種直線軸承。

2.開口型，切掉一組環道，使導軌支撐可以通過。

3.間隙調整型，外徑帶開縫，可以調整間隙。

4.沖壓外圈型，外圈采用沖壓成型，標準型相比尺寸緊湊，價格低。

5.行程型，可進行旋轉運動、有限的直線運動以及復合運動。

6.調心型，具有調心功能，調整導向軸直線度不足。

二.帶法蘭型直線軸承
1.帶法蘭直線軸承單襯型、雙襯型。

2.帶法蘭引導式直線軸承單襯型、雙襯型。

3.帶法蘭中間式直線軸承

三.箱式直線軸承

四.帶夾緊把手直線軸承
分為左把手型、右把手型，襯套有單襯套、雙襯套。

五.直線軸承的材質說明
1.外圈-SUJ2 /SUS440C（GCr15/9Cr18)
2.保持器---樹脂/不銹鋼
3.滾動鋼珠---SUJ2/SUS440C
4.密封圈---丁晴橡膠/不銹鋼/碳鋼

六.直線軸承安裝注意事項
1.將導向軸插入直線軸承中時，請對準中心，并慢慢插入，佛祖會導致滾珠脫落或者保持器變形。
2.將直線軸承壓入軸承座時，不要直接撞擊外筒側端擋圈及油封，需用專用工具均勻打入。
3.因結構特性，直線軸承只用于直線運動，不適合用于回轉運動，否則會影響直線軸承使用壽命。

七.潤滑和防塵
軸承在出廠時只涂抹防銹油，并不能起到潤滑作用，建議使用前，先清洗，干燥后涂抹潤滑脂在使用，涂抹潤滑脂時，請?jiān)谥本€軸承內壁滾珠列上涂抹，以后再適時補充。
鐵削會極大的降低軸承壽命，粉塵和臟污會阻塞保持器球道，使鋼球不能回轉引起保持器破損，鋼球擠脫，帶密封軸承可用于一般粉塵工作場所，在木工機械，鑄造機等粉塵場所，請?jiān)谳S承兩端另加密封，防止粉塵進入并可減少油脂消耗。

八.感謝您的閱讀

直線軸承介紹及應用.doc (500 K) 下载次数:27

wuhenke0000

歲月里最殘忍的不是老去，而是記憶。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 391 點
下載積分: 2252 分
在線時間: 26(小時)
注冊時間: 2017-05-08
最后登錄: 2024-12-16
查看wuhenke0000的主題 / 回貼

1樓發表于: 2017-05-17 11:37

只看該作者 | 小中大

下來學習，謝謝

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2168 個
工控威望: 17166 點
下載積分: 12912 分
在線時間: 3618(小時)
注冊時間: 2014-01-09
最后登錄: 2025-09-21
查看cjm1234的主題 / 回貼

2樓發表于: 2017-05-17 13:20

只看該作者 | 小中大

機械部分也當工控了。

陜武一

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 104 點
下載積分: 683 分
在線時間: 33(小時)
注冊時間: 2017-05-17
最后登錄: 2025-06-28
查看陜武一的主題 / 回貼

3樓發表于: 2017-05-17 15:38

只看該作者 | 小中大

不錯，漲知識了。

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11769 個
工控威望: 19563 點
下載積分: 14889 分
在線時間: 2811(小時)
注冊時間: 2013-01-31
最后登錄: 2025-09-20
查看往事如風的主題 / 回貼

4樓發表于: 2017-05-18 08:54

只看該作者 | 小中大

這個在自動化設備機械結構中經常用到
