電氣元件：DC24V電源（正 負），
                    點動按鈕（自復位式），
                    普通繼電器（一組常開，一組常閉,線圈DC24V供電）
                    定時器（一組常開，一組常閉，線圈DC24V供電，通電延時）
                    電磁閥（DC24V正 負）
控制要求：按一下按鈕后，電磁閥工作10S左右后自動斷開。

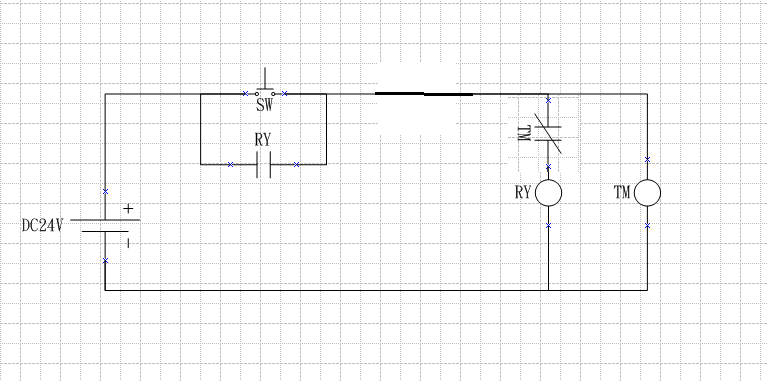

參考看看

不可能，因為RY已斷電
如果怕的話TM換位置

你確定你試過？以前有好多這種小治具都是像1樓這么接的，不過是AC220的，并沒有什么問題。或者你的中間繼電器機械延時太大了（如果是這樣你的中間繼電器有點假），那你可以在時間繼電器線圈并一個電容試下

我就是這么用。兩個計時器。三個繼電器。220伏。樓主是高手。再次贏了無數大師。無言以對～

這個我也做過，改成2樓的圖就可以了。。。

2樓線路沒問題。
24V直流繼電器有剩磁，釋放慢，鐵芯上墊個紙片就可以了。

買時間繼電器的時候  觸點選擇   延時復位的   有個蘑菇頭的樣子的 那樣就沒有省磁的問題了

我也碰到過這樣的問題。看似簡單的回路，實則要考慮的東西更多一些。。大部分人還是理論正確，實際驗證卻不行。我的感受也是這樣，有時候理論上可行，實際就是不好用，需要換個方式方法來實現。

舉個例子，市面上賣的那種普通的開關量計數器，如果你真的用PLC的脈沖輸出計數，理論驗證是沒問題，實際計數就不準確。信號要有一點點延時才行。

引用

引用第8樓liuaihua99于2018-01-05 14:10發表的  :
我也碰到過這樣的問題。看似簡單的回路，實則要考慮的東西更多一些。。大部分人還是理論正確，實際驗證卻不行。我的感受也是這樣，有時候理論上可行，實際就是不好用，需要換個方式方法來實現。

舉個例子，市面上賣的那種普通的開關量計數器，如果你真的用PLC的脈沖輸出計數，理論驗證是沒問題，實際計數就不準確。信號要有一點點延時才行。

普通的開關量計數器也是有識別頻率范圍的，超過了頻率的肯定計數少了，看產品參數時還要給它打個折扣才能確保準確穩定運行
（確實2樓的圖可以的）

學習了

引用

引用第9樓咗臉ヅ微笑ぺ于2018-01-05 15:30發表的  :

普通的開關量計數器也是有識別頻率范圍的，超過了頻率的肯定計數少了，看產品參數時還要給它打個折扣才能確保準確穩定運行
（確實2樓的圖可以的）

不是頻率范圍的問題，是脈沖信號時間太短，有時識別不出。需要保持信號0.3秒（估的）就行了。
