AB(Allen-Bradely)是羅克韋爾（ROCKWELL）集團下專門研發和生產PLC的公司，在PLC領域已經有幾十年的歷史，是世界上資歷最深的PLC供應商之一。AB的PLC產品以涉及面廣、通訊能力強、功能強大而著稱。產品有以下幾個系列：Micrologix、Flexlogix、SLC500系列、CompactLogix系列（使用RSLogix5000編程軟件）、ControLogix系列。
AB的EtherNet/IP是一種開放的工業網絡標準，支持隱式和顯示的信息通訊，使用商業、現成的EtherNet設備和物理介質。
隨著網絡通訊的發展， PLC程序遠程上下載、調試的技術已經非常成熟和穩定，該技術能幫助工程師遠程進行設備維護，排除故障，使工程師不在忙于路途來回奔波，極大縮短了排故時間，提升了生產效率。下面我們介紹如何實現AB系列PLC程序遠程上下載、調試方法。
一、完成AB系列PLC程序遠程上下載、調試需要的硬件、軟件
1、可以運行Rockwell Software、GVCOM3的軟件并能上網的電腦一臺。
2、AB的PLC一臺
3、巨控GRM500遠程控制終端一臺

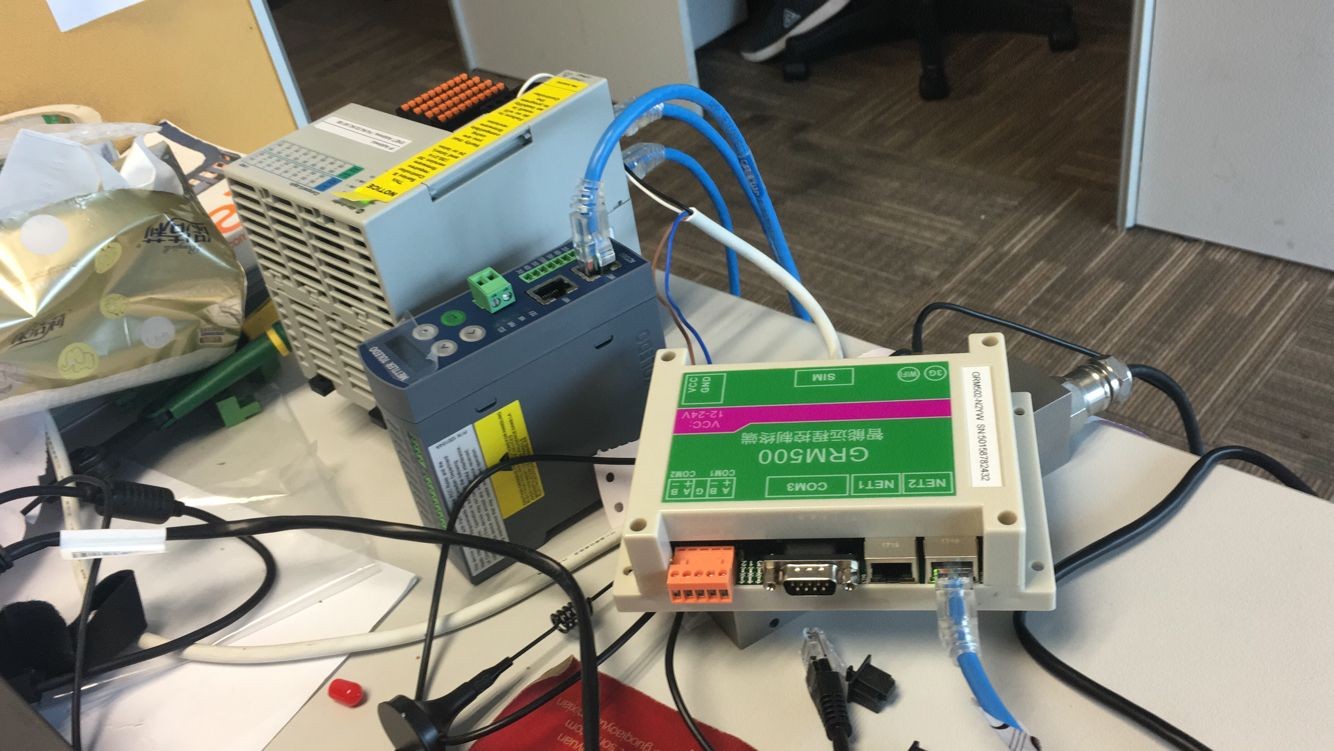

AB的PLC通過網線連接GRM500網口，GRM500通過4G、有線或者wifi任意一種方式上網。
二、完成AB系列PLC程序遠程上下載、調試需要的硬件、軟件
1、Rockwell Software軟件一套；
2、巨控GVCOM3軟件；
三、AB系列PLC程序遠程上下載、調試方法

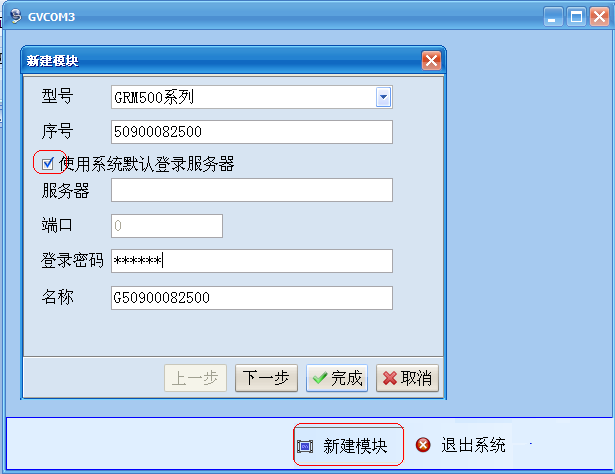

1、電腦上運行GVCOM3軟件，點擊下面的“新建模塊”，輸入GRM500模塊11位序號和密碼。

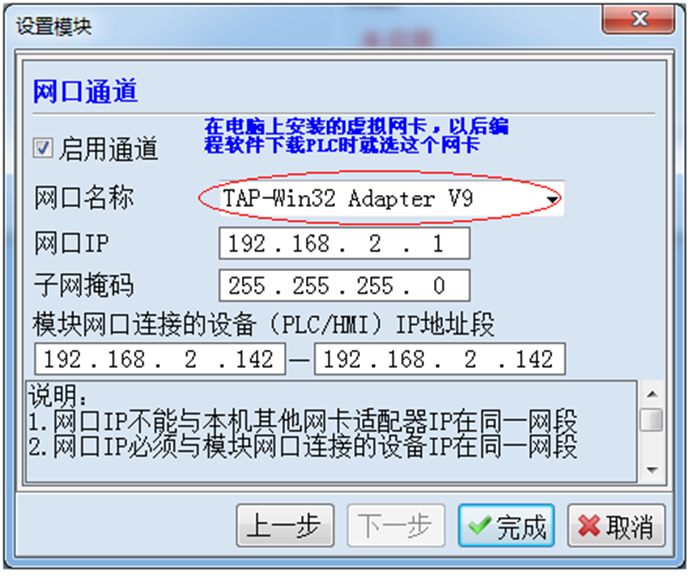

2 點擊“下一步”，因為AB系列 PLC的編程口是通過GRM的網口連接，直接點下一步，多點幾次，直到出現網口通道。
網口名稱：選擇安裝好的虛擬網口 TAP-WIN32 Adapter V9,如果沒有，點下拉框自動新建即可。
網口IP：該IP只要求和你遠程PLC 的IP一個網段，并且和其同網段的設備不沖突即可。如上圖，和網口連接的遠程PLC地址為192.168.2.142，網口IP隨便設置為該網段的一個IP，和這些PLC不沖突即可。
子網掩碼：255.255.255.0。
網口連接設備的IP地址段：也就是你要遠程下載PLC的IP(可以是一個IP，如果有多個PLC，也可以是一個IP段)
設置好后點擊完成，回到GVCOM3的運行界面

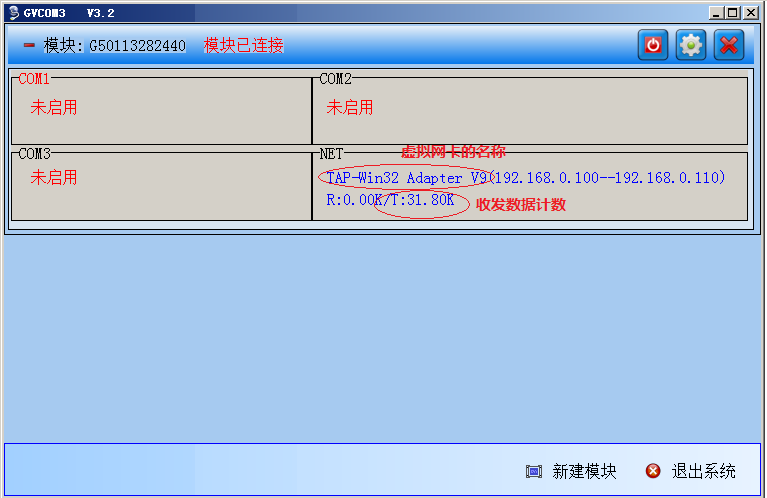

3、點擊GVCOM3的運行圖標，出現如下圖所示“模塊已連接”時表示可以遠程下載AB的PLC。

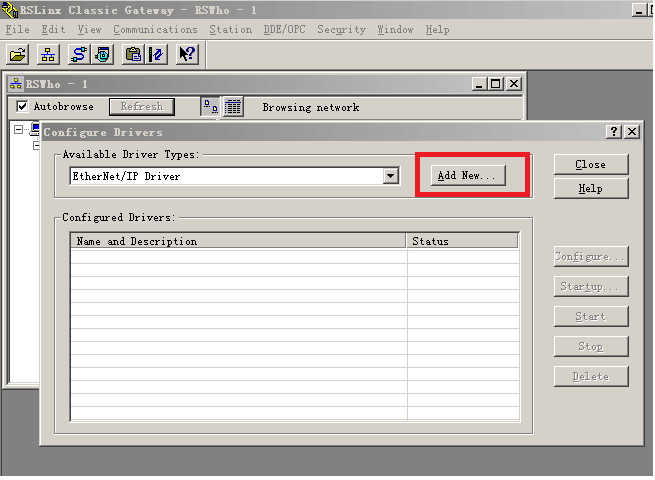

4、 AB的RSLinx Classic軟件，打開Configure Drivers對話框，如下圖所示，選擇“Ethernet/IP Driver”，點擊“Add New…

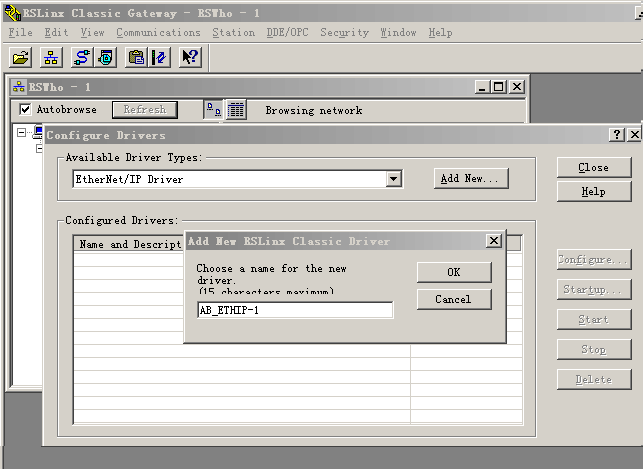

5、點擊OK。點擊“Configure…”，選擇模塊網口通道使用的網卡適配器TAP-WIN32 Adapter V9，點擊“確定”。
6、
6、在AB的RSLinx Classic軟件中找到AB系列PLC后即可上傳、下載程序
五、 GRM500系列PLC程序遠程上下載、調試方法的特點
1、巨控GRM500遠程控制終端無需固定IP，聯網方式靈活，4G、WIFI、有限均可，不受設備現場條件限制；
2、操作簡單，遠程終端配置的GVCOM3軟件，自動在電腦上虛擬成一個com口和一個虛擬網卡，軟件自動實現虛擬網卡和PLC的遠程通訊連接；
3、遠程調試和下載程序的時候，只需要在AB的編程軟件中調用虛擬網卡即可，中間的遠程連接均有軟件自動完成，只要保證遠端硬件聯網，還有PLC的IP地址正確，所有操作和現場操作一樣；
4、GRM500支持西門子、三菱、歐姆龍、施耐德、臺達，永宏、信捷等市面基本所有主流PLC的程序遠程調試和上下載
