工控人家園 三菱工控論壇 請教模擬量轉數字量編程技巧

plc初學者

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 199 點
下載積分: 736 分
在線時間: 212(小時)
注冊時間: 2018-01-17
最后登錄: 2024-09-30
查看plc初學者的主題 / 回貼

樓主發表于: 2019-08-02 11:04

只看樓主 | 小中大

圖片：

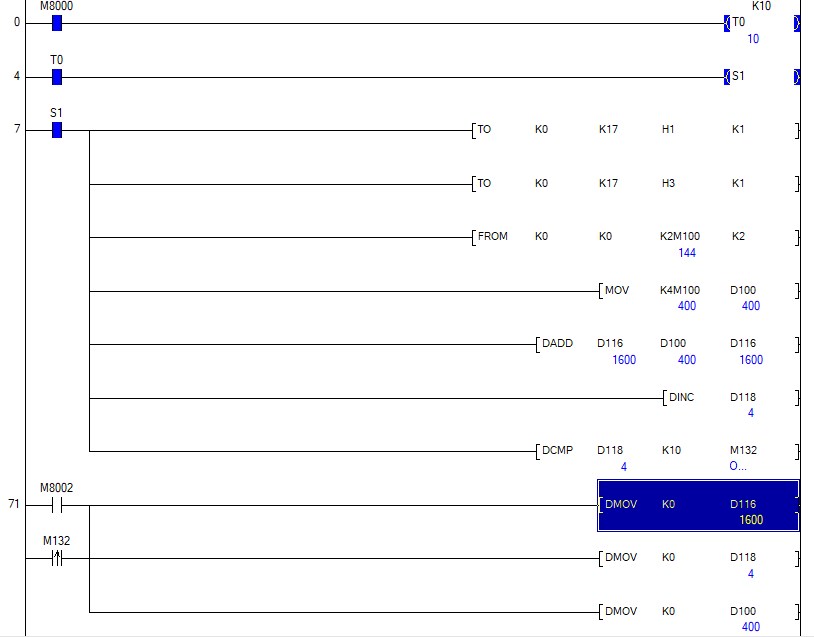

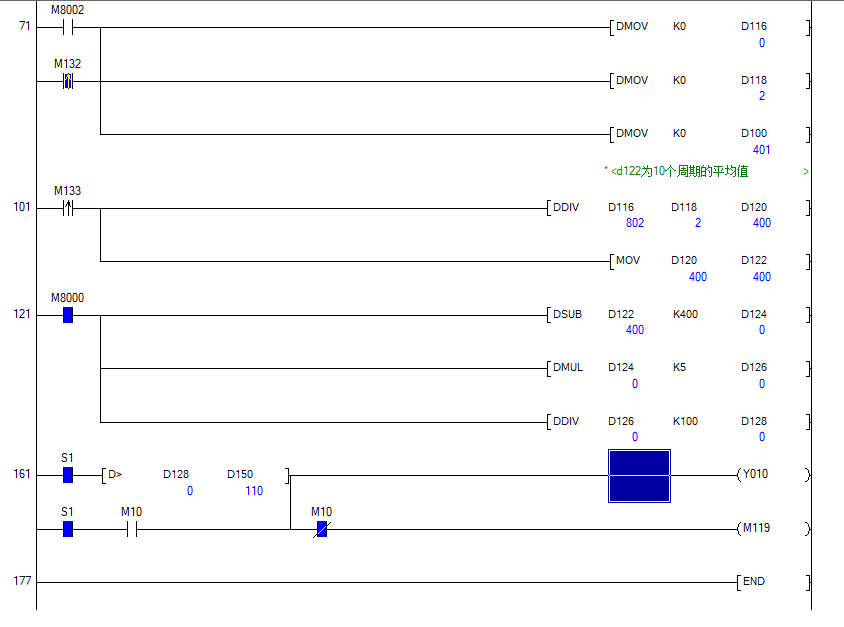

使用了A/D模塊對電流進行轉換，為了讓數字波動次數少一點，選擇做10個運算周期的平均值。程序如圖。
問題1，這樣編程是否正確。
問題2，按程序?qū)懛ㄓ心敲匆粋€(gè)時間點其實輸出值d116是0，雖然從監控中是看不到的，如何避免？

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8593 分
在線時間: 511(小時)
注冊時間: 2008-10-17
最后登錄: 2025-04-30
查看小侯的主題 / 回貼

1樓發表于: 2019-08-02 16:49

只看該作者 | 小中大

因?yàn)槟銢]標PLC型號

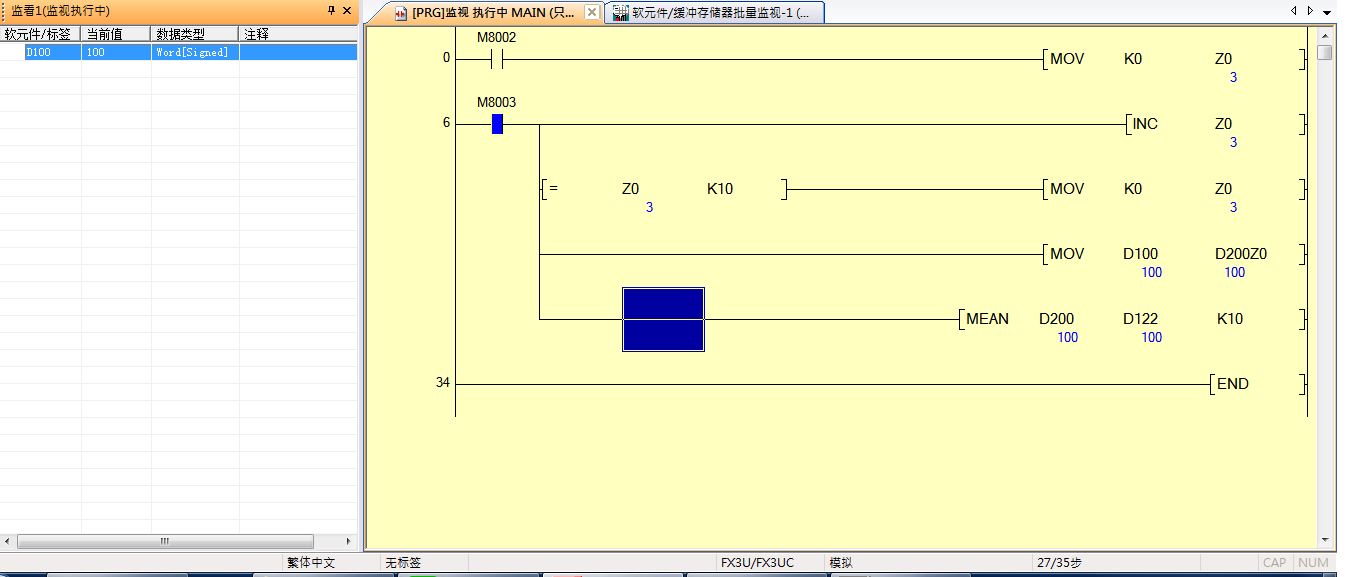

姑且以FX3U來作範例
利用間接定址與MEAN指令即可做平均

不然就是先累加D200~D209
總數除十

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

2樓發表于: 2019-08-02 17:48

只看該作者 | 小中大

如果用的FX2N-2AD  模塊手冊上有一個求平均值的樣例程序

如果用的FX2N-4AD  有平均次數設置

如果用的FX3U-4AD  不但有平均次數設置，還有濾波值（這個好用）

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

zzq709

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 140 點
下載積分: 5023 分
在線時間: 56(小時)
注冊時間: 2017-02-03
最后登錄: 2024-07-11
查看zzq709的主題 / 回貼

3樓發表于: 2019-08-03 21:30

只看該作者 | 小中大

學習了，謝謝
