剛睡醒的人
級別: 正式會員
精華主題: 0
發帖數量: 47 個
工控威望: 78 點
下載積分: 5683 分
在線時間: 29(小時)
注冊時間: 2022-11-11
最后登錄: 2025-09-16
查看剛睡醒的人的 主題 / 回貼
樓主  發表于: 2024-09-25 09:21

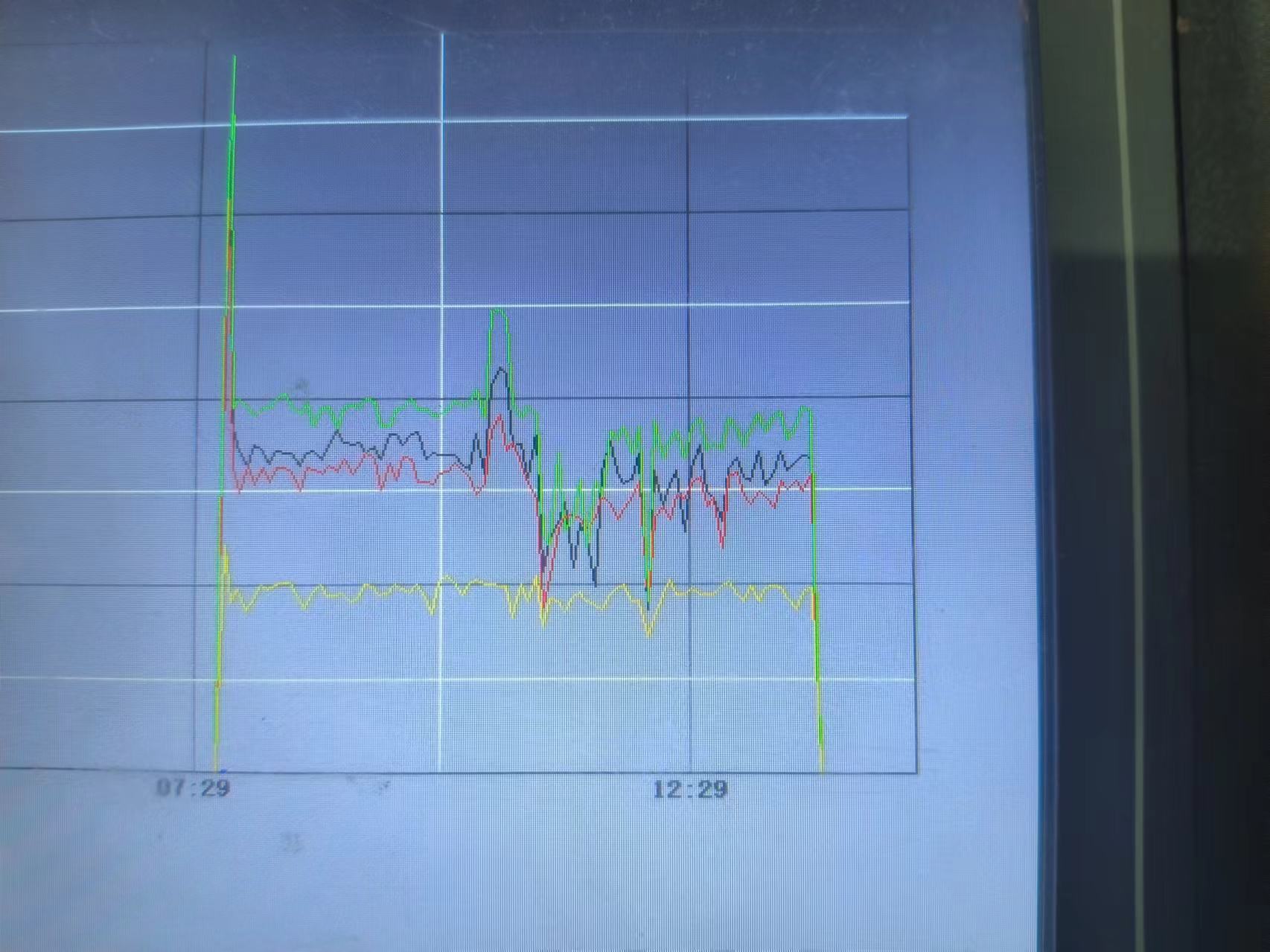

圖片：
圖片有4條電流曲線（黃色代表的是零線電流，其余三色代表的是三相線電流）。有趣的是其他三相電流是在調節（在變），零線幾乎是保持一個值（幾乎不變）。這是一個PWM控制加熱器控溫的過程。如果按三相電流公式是解釋不了的，請大神幫忙分析一下原理。
gaoyingchun
GaoYingChun
級別: 略有小成
精華主題: 0
發帖數量: 218 個
工控威望: 314 點
下載積分: 2935 分
在線時間: 117(小時)
注冊時間: 2016-05-06
最后登錄: 2025-09-02
查看gaoyingchun的 主題 / 回貼
1樓  發表于: 2024-09-25 09:40
負載星型接法，三相電流由于相位角的原因，零線電流理論為0，由于各相負載存在偏差（無法做到阻值相等），所以零線會有較小電流
雪山飛狐
級別: 網絡英雄
精華主題: 0
發帖數量: 15218 個
工控威望: 16302 點
下載積分: 50725 分
在線時間: 1074(小時)
注冊時間: 2019-06-05
最后登錄: 2025-09-20
查看雪山飛狐的 主題 / 回貼
2樓  發表于: 2024-09-25 10:14
分析原理，解決問題。
愛在日落之后
所有的偉大，源于一個勇敢的開始
級別: 家園常客
精華主題: 0
發帖數量: 666 個
工控威望: 706 點
下載積分: 3446 分
在線時間: 141(小時)
注冊時間: 2022-07-25
最后登錄: 2025-09-18
查看愛在日落之后的 主題 / 回貼
3樓  發表于: 2024-09-25 10:55
還解釋不了的
剛睡醒的人
級別: 正式會員
精華主題: 0
發帖數量: 47 個
工控威望: 78 點
下載積分: 5683 分
在線時間: 29(小時)
注冊時間: 2022-11-11
最后登錄: 2025-09-16
查看剛睡醒的人的 主題 / 回貼
4樓  發表于: 2024-09-25 11:02
但為什么零線檢測出來的電流，不會跟著三相電流變化而變化？
引用
引用第1樓gaoyingchun于2024-09-25 09:40發表的  :
負載星型接法，三相電流由于相位角的原因，零線電流理論為0，由于各相負載存在偏差（無法做到阻值相等），所以零線會有較小電流
jixzang
級別: 論壇先鋒
精華主題: 0
發帖數量: 206 個
工控威望: 1157 點
下載積分: 4003 分
在線時間: 79(小時)
注冊時間: 2024-02-27
最后登錄: 2025-09-20
查看jixzang的 主題 / 回貼
5樓  發表于: 2024-09-25 14:09
零線電流是三相電流的向量和，Y0形接法只要三相電流不相等零線就有電流，如果Y尾沒接零則Y尾電壓偏移不為0。看圖是正常的。
ltcjmm
級別: 略有小成
精華主題: 0
發帖數量: 44 個
工控威望: 219 點
下載積分: 1406 分
在線時間: 99(小時)
注冊時間: 2007-07-22
最后登錄: 2025-09-19
查看ltcjmm的 主題 / 回貼
6樓  發表于: 2024-10-23 14:28
負載是怎樣接的也沒交待，這問題就不好答了
