樓主發表于: 2025-07-10 15:48

只看樓主 | 小中大

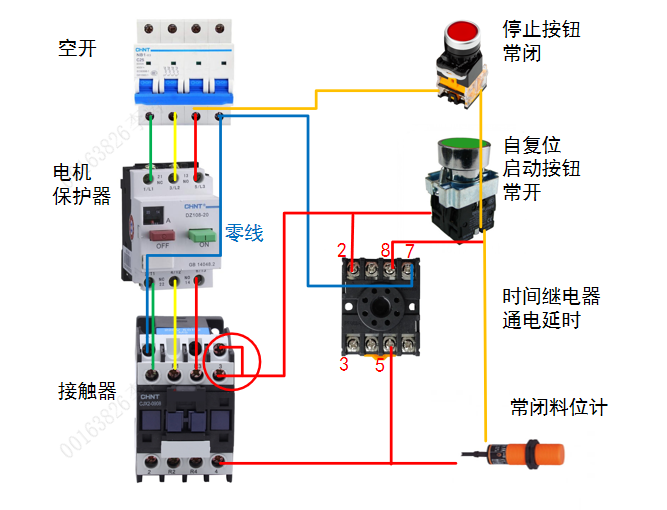

圖片：

①按下啟動，接觸器吸合；
②時間繼電器運行，并保持接觸器自鎖；
③計時到了，料位計如果沒觸發，接觸器繼續吸合，傳感器觸發了，則接觸器斷開

wang620

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 168 個
工控威望: 215 點
下載積分: 5522 分
在線時間: 107(小時)
注冊時間: 2021-04-27
最后登錄: 2025-07-26
查看wang620的主題 / 回貼

1樓發表于: 2025-07-10 16:21

只看該作者 | 小中大

看圖沒啥問題，時間繼電器姐的是常閉馬？

樓主留言：

是的，接的常閉，延時斷開

sail88

傻傻滴什么都不懂

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 307 點
下載積分: 3276 分
在線時間: 459(小時)
注冊時間: 2020-08-09
最后登錄: 2025-10-19
查看sail88的主題 / 回貼

2樓發表于: 2025-07-10 22:44

只看該作者 | 小中大

如果啟動了，接近開關沒料OFF，時間繼電器(5.8腳是常開？常閉？)如果是OFF，啟動不能自鎖，時間繼電器要時間跳轉。
若不0秒跳轉，那沒有必要裝時繼吧。

樓主留言：

時間繼電器接的常閉，延時斷開；目的是一段時間內屏蔽傳感器，啟動一段時間

寒冮孤叟zxz

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 238 點
下載積分: 3392 分
在線時間: 36(小時)
注冊時間: 2025-03-19
最后登錄: 2025-10-06
查看寒冮孤叟zxz的主題 / 回貼

3樓發表于: 2025-07-11 10:48

只看該作者 | 小中大

引用
引用樓主lit25444于2025-07-10 15:48發表的大家看下這個接線圖有沒有問題 :
①按下啟動，接觸器吸合；
②時間繼電器運行，并保持接觸器自鎖；
③計時到了，料位計如果沒觸發，接觸器繼續吸合，傳感器觸發了，則接觸器斷開

時間繼電器和物料檢測光電并聯，目標時間不到，光電斷開接觸器主電路不會斷開8一5通

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1316 個
工控威望: 6131 點
下載積分: 57629 分
在線時間: 1139(小時)
注冊時間: 2012-04-24
最后登錄: 2025-10-17
查看john42tw的主題 / 回貼

4樓發表于: 2025-07-11 11:12

只看該作者 | 小中大

應該可以

那時年少

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 618 個
工控威望: 2280 點
下載積分: 31421 分
在線時間: 1366(小時)
注冊時間: 2021-03-24
最后登錄: 2025-10-20
查看那時年少的主題 / 回貼

5樓發表于: 2025-07-11 11:24

只看該作者 | 小中大

問題：當時間繼電器還沒到，8-5常閉保持讓接觸器自鎖，此階段料位感應到后也無法斷開接觸器。

樓主留言：

要的就是用時間繼電器屏蔽料位感應一段時間

hzjzxf

Good luck keeps coming

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 805 個
工控威望: 2019 點
下載積分: 361 分
在線時間: 263(小時)
注冊時間: 2016-05-14
最后登錄: 2025-10-20
查看hzjzxf的主題 / 回貼

6樓發表于: 2025-07-11 11:37

只看該作者 | 小中大

這個圖畫的有問題

努力學習學以致用！一入工控，情深似海！
QQ號：349328832 QQ群：4057363

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 4908 點
下載積分: 7368 分
在線時間: 2577(小時)
注冊時間: 2010-06-24
最后登錄: 2025-10-19
查看znz43的主題 / 回貼

7樓發表于: 2025-07-11 13:40

只看該作者 | 小中大

為什么不畫原理圖而畫實物接線圖？

樓主留言：

場區水平不高，只能看懂這個

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

sail88

傻傻滴什么都不懂

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 307 點
下載積分: 3276 分
在線時間: 459(小時)
注冊時間: 2020-08-09
最后登錄: 2025-10-19
查看sail88的主題 / 回貼

8樓發表于: 2025-07-11 20:14

只看該作者 | 小中大

[quote]引用第2樓sail88于2025-07-10 22:44發表的 :
如果啟動了，接近開關沒料OFF，時間繼電器(5.8腳是常開？常閉？)如果是OFF，啟動不能自鎖，時間繼電器要時間跳轉。
若不0秒跳轉，那沒有必要裝時繼吧。
看錯
