工控人家園 西門子工控論壇 DP接頭的方式

zuozhimin

級別: 略有小成

精華主題: 0
發帖數量: 148 個
工控威望: 283 點
下載積分: 887 分
在線時間: 21(小時)
注冊時間: 2008-03-11
最后登錄: 2025-02-17
查看zuozhimin的主題 / 回貼

樓主發表于: 2010-09-27 17:44

只看樓主 | 小中大

圖片：

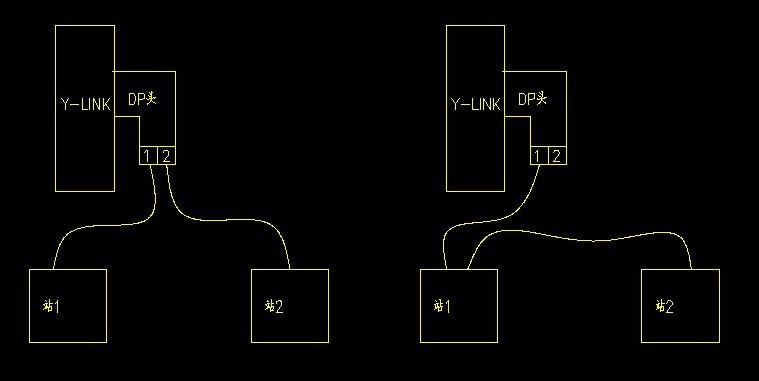

見圖：
左圖和右圖的接法一樣嗎？是不是左圖的接法錯誤呀？是不是只能進站1再進站2？

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

精華主題: 5 篇
發帖數量: 8251 個
工控威望: 10383 點
下載積分: 21114 分
在線時間: 3045(小時)
注冊時間: 2007-03-01
最后登錄: 2025-02-22
查看guochunyi的主題 / 回貼

1樓發表于: 2010-09-28 08:03

只看該作者 | 小中大

根據西門子的DP接法判斷，右面的是正確的。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

zuozhimin

級別: 略有小成

精華主題: 0
發帖數量: 148 個
工控威望: 283 點
下載積分: 887 分
在線時間: 21(小時)
注冊時間: 2008-03-11
最后登錄: 2025-02-17
查看zuozhimin的主題 / 回貼

2樓發表于: 2010-09-28 08:08

只看該作者 | 小中大

左邊能通訊嗎？

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3396 個
工控威望: 3194 點
下載積分: 70478 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-02-20
查看wwcwwc的主題 / 回貼

3樓發表于: 2010-09-28 11:32

只看該作者 | 小中大

按照西門子profibus-dp協議只能是右圖能夠通訊。同時需要把Y-LINK;站2的DP頭終端電阻開關打到ON位置。
