樓主  發表于: 2011-04-05 19:47
實戰收獲：確定了  NPN 接近傳感器 改變接線方式 完全可以運用在S7-200PLC中
           http://www.mqcn.com.cn/read-gktid-66550.html   http://www.mqcn.com.cn/read-gktid-66550.html
               以前的貼
          高速計數器 單相  實現高速計數
          高速計數器 AB相 實現高速計數 改變方向 反向計數
          單相電機 通過開關轉換方向




  先來看看 計數對象吧......呵呵 家里一個壞掉的風扇









拆開壞掉的風扇



修理壞風扇



電機



拆開看一看



調速開關




啟動運行電容




接入開關方向可調





計數對象搞定

本帖最近評分記錄：
  • 下載積分:+3(dl2006) 樓主辛苦啊
    • 揭開神秘的工控面紗
    QQ:2631001081
    Emal:[email protected]
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    1樓  發表于: 2011-04-05 19:50
    接著來

    PNP單相高速計數




    PNP接近開關

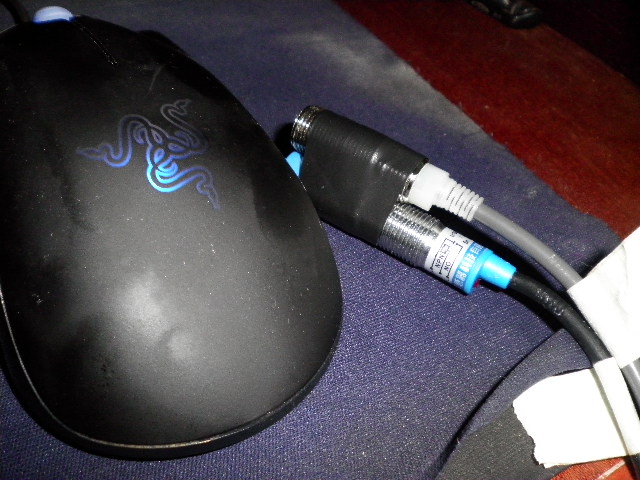

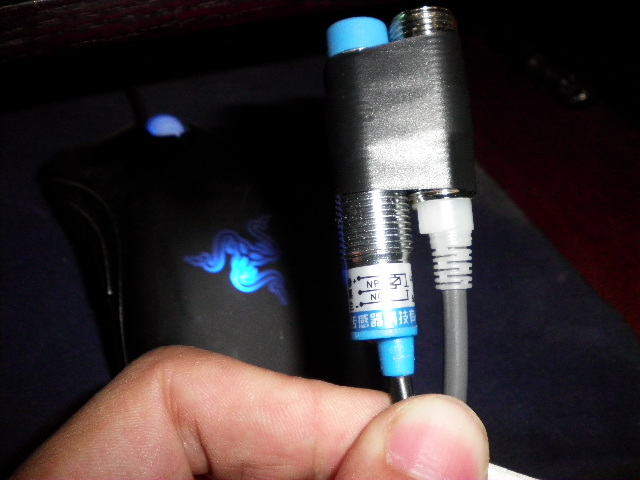

    2個NPN接近開關




    A B相

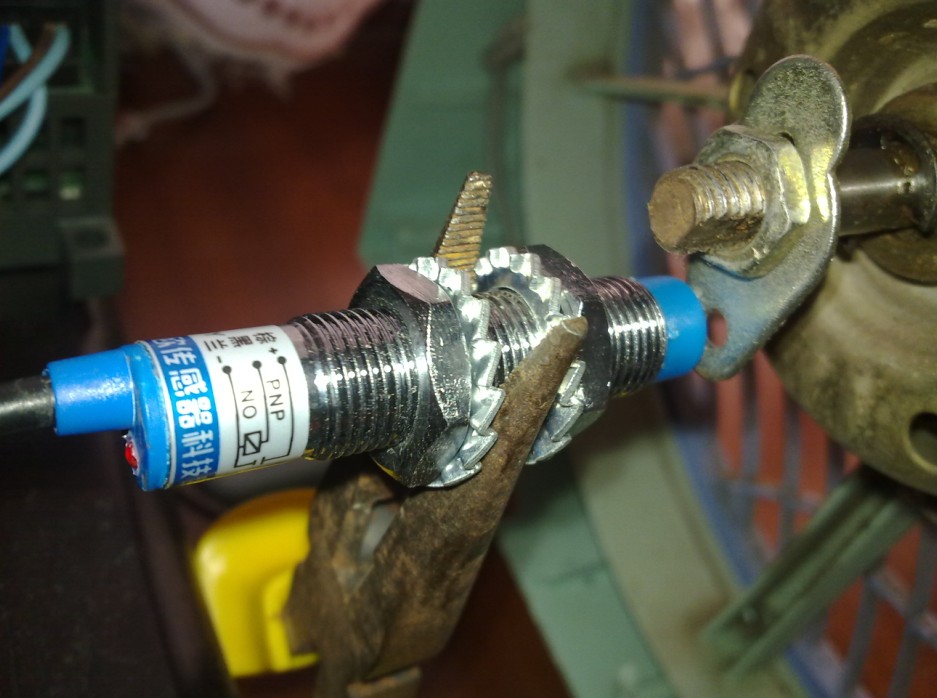

    安裝定位完成





    鳥瞰圖

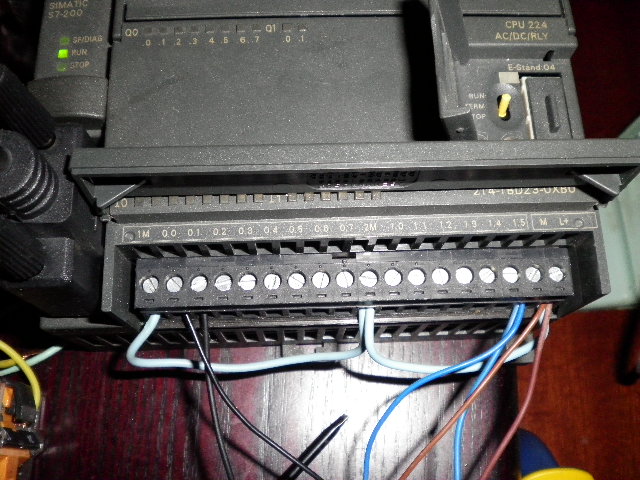

    S7-200接線圖





    如上圖  此為NPN接線圖

    [ 此帖被月澤在2011-04-05 19:56重新編輯 ]
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:[email protected]
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    2樓  發表于: 2011-04-05 19:51

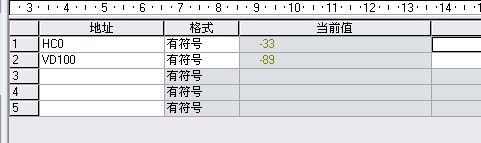

    逆時針計數

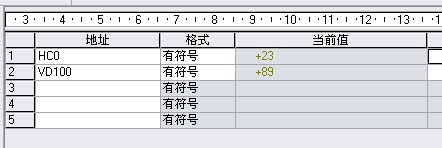

    順時針計數

    揭開神秘的工控面紗
    QQ:2631001081
    Emal:[email protected]
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    3樓  發表于: 2011-04-05 20:10
    這個風扇 速度    太慢  1秒89個脈沖 1分鐘5340脈沖  由于是A B 相  4倍速計數 所以還要除以4   所以才1335轉


    還有個吹風機 我看里面的風扇轉的非常快


    什么時候去試試的呢


    [ 此帖被月澤在2011-04-05 20:22重新編輯 ]
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:[email protected]
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    4樓  發表于: 2011-04-05 21:14
    現在只是證實一下


    呵呵  以前我一直是這么想  換個接線方式能不能用NPN呢？
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:[email protected]
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    5樓  發表于: 2011-04-06 09:56
    呵呵…版主探討下怎么共M接npn和pnp哈
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:[email protected]
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    6樓  發表于: 2011-04-07 08:22
    sjm213版主不出現了…神人留下一句話飄過
