參加考試的時候題目是這樣的：用兩個接觸器和4個按鈕實現兩臺電機既能實現先后啟動和停止，也能實現同時啟動和停止。本人不才，畫了幾天也沒能實現上述要求，特在此請教高手指教。雖然考試已經結束，但是這個題目一直困擾著我。如芒在背。煩請各位高手指教。
接觸器是3組主觸點，2組常開觸點，2組常閉觸點那種。按鈕式1組常開，1組常閉那種。4個獨立的按鈕。

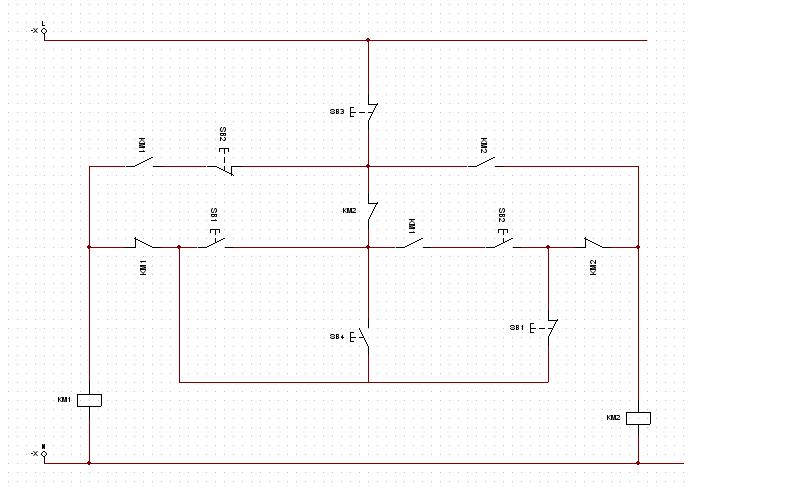

看看這個行不？我不是電工，業余畫畫。
工作過程：
1.    按下SB1，KM1啟動并自鎖，實現先啟動電機M1；然后可以按下SB4啟動KM2并自鎖，實現后啟動電機M2。按下SB2停止電機M1，實現先停止；再按下SB3停止電機M2，實現后停止。
2.    單獨按下SB4，同時啟動KM1和KM2實現電機M1和電機M2同時啟動并自鎖，按下SB3同時停止電機M1和電機M2。
3.    以上先后次序不能亂，即SB1-(電機M1先啟動)-SB4-（電機M2啟動）-SB2-（電機M1停止）-SB3（電機M2停止）。
4.    考試就是這樣，不嫌麻煩，也不管實用否，故意弄點門檻，玩玩你的思維。

畫的也不規范，大概就這么個意思吧

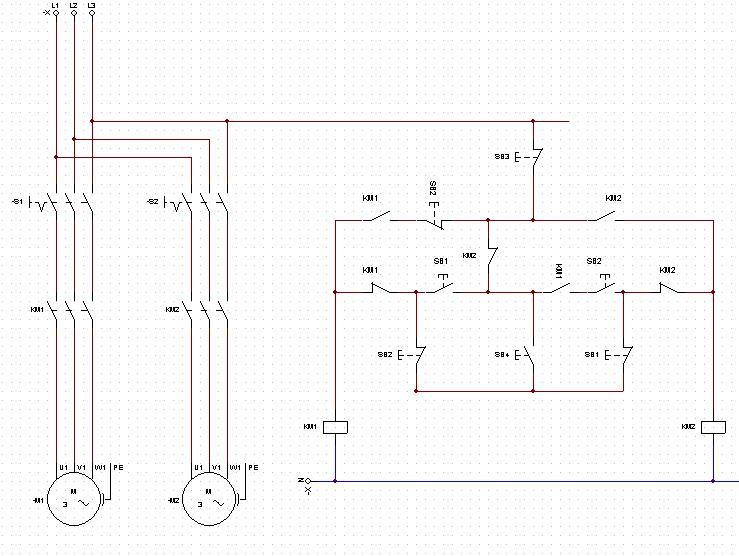

修改后的圖

呵呵，最終修改，大概只能做成這樣了

我不是電工，業余畫畫。今天抽時間整理下昨天的圖紙，規范下，不當之處請多拍磚，這是道值得動腦筋的基礎題，正好學習下電工知識。
工作過程：
1.按下SB1，KM1啟動并自鎖，實現先啟動電機M1；然后可以按下SB4啟動KM2并自鎖，實現后啟動電機M2。按下SB2停止電機M1，實現先停止；再按下SB3停止電機M2，實現后停止。
2.單獨按下SB4，同時啟動KM1和KM2實現電機M1和電機M2同時啟動并自鎖，按下SB3同時停止電機M1和電機M2。
3.以上先后次序不能亂，即SB1-(電機M1先啟動)-SB4-（電機M2啟動）-SB2-（電機M1停止）-SB3（電機M2停止）。

4.我所理解的“先后啟動停止”應該是電機M1和電機M2先啟動一個，再啟動另一個，先啟動的先停止，后啟動的后停止，當然也可以同時停止。如果是啟動甲電機，停止甲電機后再去啟動乙電機，再然后停止乙電機，那就變成了分別啟停了，那樣的話樓主的題就變成了“可先后分別啟動和停止”這道題就簡單多了，也就沒啥意義了；如果先后啟動的電機都通過總停止按鈕去達到停止的目的，那就變成了“先后啟動并同時停止”也沒有多大意義。
5.    此題的目的簡單說來就是先來的先走，后來的后走，一塊來的一塊走。
6.就這樣吧

引用

引用第91樓格林于2012-05-31 21:31發表的  :

按下SB1，KM1根本不能自鎖。不停的抖動。

你確信KM1會不停抖動嗎？



引用

引用第93樓qrklove于2012-05-31 21:36發表的  :
你還真的用接觸器試驗啊，理論上這圖可以，用PLC實驗也可以，但用接觸器就不行了，用PLC的詞來說，掃描周期太短

看看按下SB1時的情況

引用

引用第95樓格林于2012-05-31 21:48發表的  :
你只是用軟件模擬了一下，我確信接觸器會抖動。

你仔細看看電流通路
