其實電容的大小以及電阻的大小是如何選擇的？

電阻和電容和圖中差不多匹配就可以，我選用的也不是很規范，能達到效果就行。樓上有人問能延時多長時間，時間短點的話幾秒，長點也可以達到3-4分鐘，通過電位器調節。改變電容的容量和電位器阻值的大小，還可以延時更長時間。

驅動負載的話，把上面的燈泡去掉，換個24VDC繼電器就行了，本來就是接繼電器的，用燈比較直觀。

學習學習

學習了！

細心的人有沒有發現原理圖中用的是幾乎一樣的兩個與非門電路。一開始的時候，我也是用一個與非門電路做的。
結果是：電路對觸摸有反應，也可以延時幾秒，但改變電容的容量和電位器的大小來增長延時時間的時候，電路一旦被觸發，就會失控，停不下來，所以只在很短的延時時間內可以有效控制，這一點我也不知道如何解釋。所以后面又加個一個幾乎一樣的與非門電路，前者用來觸發電路，后者主要用來作延時。這樣延時時間就可以控制，我測試時可以增長3-4分鐘（用的是470uf 的極性電容和500K的電位器來作延時）。

對焊好的板子測試時，人體必須和大地接觸（這里鞋子被忽略，視為導體），且用手和圖中的金屬片直接接觸才能使電路觸發。當人體不和大地接觸（如：站在一個木凳上）或用手拿著一把螺絲刀的絕緣柄，而用螺絲刀的金屬頭去觸碰電路中金屬片的時候，都不能對電路進行觸發。

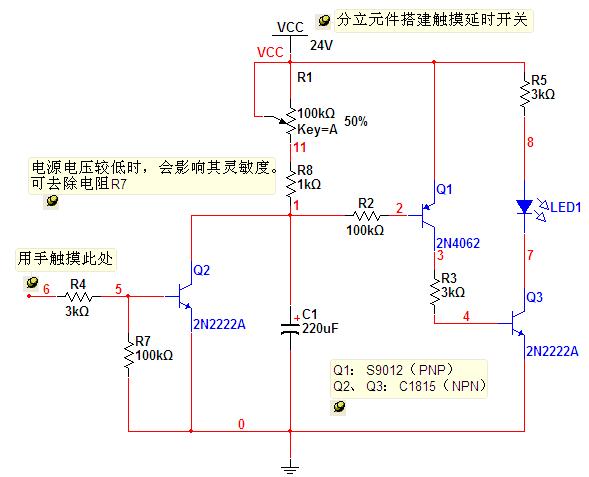

用分立元件也能搭建觸摸延時開關，調節圖中的電位器改變延時時間長度，此電路延時時間最長1分鐘左右。

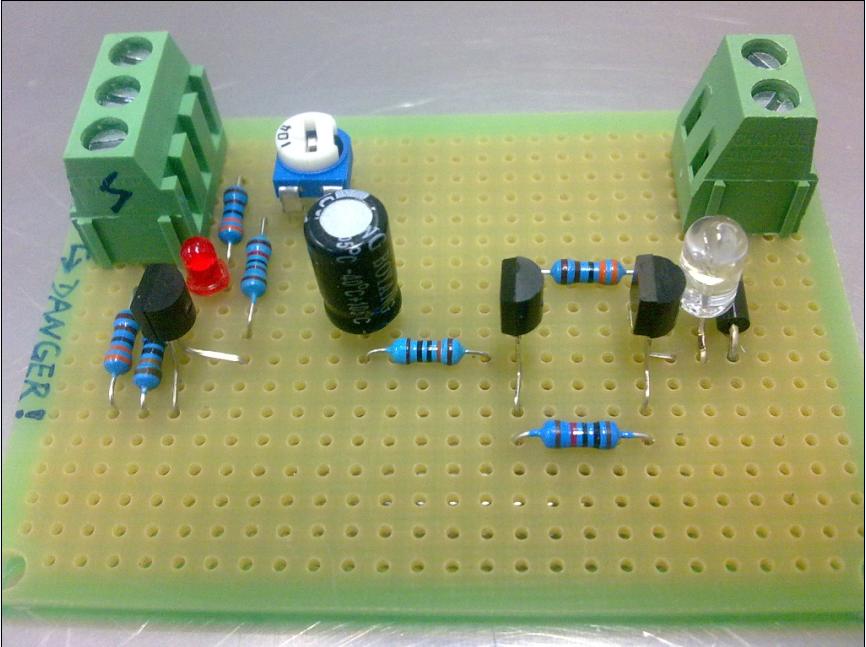

實物圖：圖中三極管Q3集電極（7#線處）為NPN（0V）輸出，可外接一個24V的繼電器（繼電器要反接一個二極管）。

好漂亮的圖

精彩樓主的動手制作能力很強值得鼓勵和學習

向樓主學習，

學習了，謝謝！
