這是個電源供應初級器變壓器控制的可控硅觸發電路;IC字已被磨掉;拜請熟悉IC運用的大師分析指點一下;這是塊什么型號的IC。PCB板是經過白;黑;藍;橙四針插頭和可控硅板連接。如圖所示!
[ 此帖被天下英雄在2013-05-20 14:36重新編輯 ]
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
1樓  發表于: 2013-05-16 19:38
觸發端是IC的第四腳--0.1歐;   470K是可控硅輸出端的回授  可控硅輸出端接的是變壓器初級的一端(就是和這個470K并聯在一塊的)。初級的另一端直接接220V的另一相
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
2樓  發表于: 2013-05-17 08:08
這是個過零檢測觸發電路;和普通的雙向二極管觸發方式不是一個原理。這個IC有點象KC08;但原理圖又不一樣。所以請高手指點�。�!
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
3樓  發表于: 2013-05-17 14:28
經過4樓高手指點;我再核實一下電路板;發現的確畫錯了一根線;現在已經更正過來了----望高手繼續指正�。。�
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
4樓  發表于: 2013-05-18 08:07
圖片:
大俠你看看這個-----類似;但不是。它是靠兩片4N33來控制可控硅的導通角----就是不知是什么型號。郁悶中---
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
5樓  發表于: 2013-05-19 08:56
11樓的師傅說是“LM324   或339”  。但以我看供電都不同啊------還望師傅指點!!!還有這個可控硅的導通角調整和輸出的功率管B極調整是同步的;否則就會立即燒毀功率管。
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
6樓  發表于: 2013-05-19 19:48
圖片:
這是TEA1504.     我感覺好像也不同的!  可控硅部分我也傳上去了;還望高手們指點!謝謝!��!
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
7樓  發表于: 2013-05-20 07:56
4n33正如19樓所說的是光耦。我畫了一半---可以肯定是“過零檢測觸發電路”;和KC08是屬于一類的。但又不同!各位大師知道220V供電;可以直接觸發可控硅的IC有哪些?
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
8樓  發表于: 2013-05-20 18:50
圖片:
這就是那片讓我煩心的IC;------TEA1504我查過;總感覺和這個電路區別很大---
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
9樓  發表于: 2013-05-21 13:10
師傅們啊--我又核實了一遍;電路的確是這樣連接的---所以我也奇怪啊---不過220V不是直接加在電容器上;中間還有間接元件的。
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
10樓  發表于: 2013-05-23 10:50
“根據我所見過的可控硅電路,我認為:1、可控硅應該是雙向的,2、可控硅應該是由光耦驅動觸發,3、圖中4N33接法是否有誤?”  答28樓:  可控硅是雙向的(BTA41600);   可控硅是有IC第四腳經10歐電阻觸發的。4N33我核實了是這樣接的!
天下英雄
好人好夢
級別: 略有小成
精華主題: 0
發帖數量: 371 個
工控威望: 463 點
下載積分: 1171 分
在線時間: 173(小時)
注冊時間: 2008-11-17
最后登錄: 2025-02-05
查看天下英雄的 主題 / 回貼
11樓  發表于: 2013-05-25 09:20
圖片:

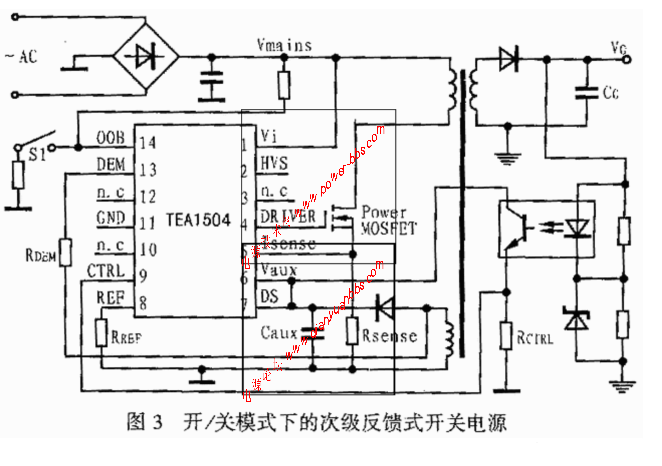

比較一下應該不是TEA1504--
  • «
