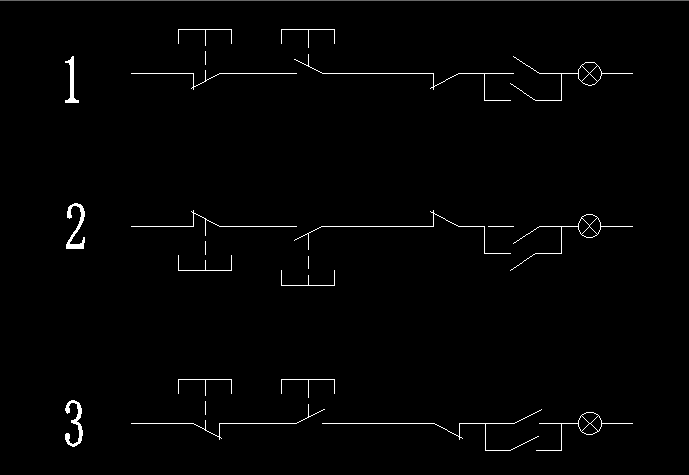

圖1是我自學畫法，沒經過專業學習也不知對不對。 圖2畫法是我看到中鐵局出的圖， 常開符號斜口向下面，啟停按扭也在下面，包括中鐵教科書也是這樣的。圖3 是在網上看到的動觸接點調過來。請問各位大師控制電路設計有什么標準規范， 如開關符號的連接，靜動觸點那邊放在前面，或者常開常閉開關向下還是向上。謝謝各位大師了

首先第三種是相對沒那么好的，因為按照圖的畫法在回路當中燈泡比開關靠近火線端，這樣是不太好的，1和2在于按鈕朝向問題，這個很難說誰對誰錯，不過在大學機械CAD的例圖基本都是朝順著火線到零線的左邊，所以我覺得第二個才是合理的，當然第一個也不是不行
