工控人家園 綜合討論 直流電源0V存在電位差，是什么原因？能接一起嗎？

泰山之石

級別: 工控俠客

精華主題: 0
發帖數量: 2281 個
工控威望: 2597 點
下載積分: 11904 分
在線時間: 927(小時)
注冊時間: 2008-11-12
最后登錄: 2025-09-24
查看泰山之石的主題 / 回貼

樓主發表于: 2020-06-04 09:50

全看 | 小中大

PLC的直流電源0V與外部直流電源的0V之間的電位差有18.3V，兩部分的0V端子接在一起是否有問題？因PLC輸入的COM端子就是PLC的直流電源的0V.外部電源作為輸入端子必須接PLC的COM端子啊。目前是接在一起使用中。

cypress1121

級別: 工控俠客

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 20915 分
在線時間: 422(小時)
注冊時間: 2020-01-07
最后登錄: 2025-10-07
查看cypress1121的主題 / 回貼

1樓發表于: 2020-06-04 10:37

全看 | 小中大

基本上我都不用PLC本身的DC電源，如果已有外部電源供應器；PLC本身的直流24V可不使用。除非你的電源供應器容量太小。

cypress1121

級別: 工控俠客

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 20915 分
在線時間: 422(小時)
注冊時間: 2020-01-07
最后登錄: 2025-10-07
查看cypress1121的主題 / 回貼

2樓發表于: 2020-06-04 13:09

全看 | 小中大

引用
引用第4樓namae于2020-06-04 11:21發表的 :
PLC的24V電源沒用，但是PLC的輸入信號COM端就是PLC的0V端子。外部電源信號的輸入就必須的接PLC的輸入COM端子啊。但是這兩個直流電源的0V之間竟然存在18V的電壓差。

請問是哪個牌子的PLC??

cypress1121

級別: 工控俠客

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 20915 分
在線時間: 422(小時)
注冊時間: 2020-01-07
最后登錄: 2025-10-07
查看cypress1121的主題 / 回貼

3樓發表于: 2020-06-04 13:41

全看 | 小中大

引用
引用第7樓namae于2020-06-04 13:15發表的 :

信捷PLC

不知道你用的哪款的型號，我上網看了一下XC3系列的它只有提到如果是用內部電壓 0V 要跟COM接(NPN)。

cypress1121

級別: 工控俠客

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 20915 分
在線時間: 422(小時)
注冊時間: 2020-01-07
最后登錄: 2025-10-07
查看cypress1121的主題 / 回貼

4樓發表于: 2020-06-04 16:53

全看 | 小中大

沒用過信截的不確定問題在哪，不過可以試試PL的0V暫時先不接。像三菱的 PLC內部直流都沒接過

cypress1121

級別: 工控俠客

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 20915 分
在線時間: 422(小時)
注冊時間: 2020-01-07
最后登錄: 2025-10-07
查看cypress1121的主題 / 回貼

5樓發表于: 2020-06-04 17:17

全看 | 小中大

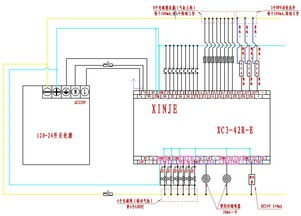

網路上找到一個示範接線圖，有點糊將就看一下。
