樓主發表于: 2011-01-02 18:16

全看 | 小中大

圖片：

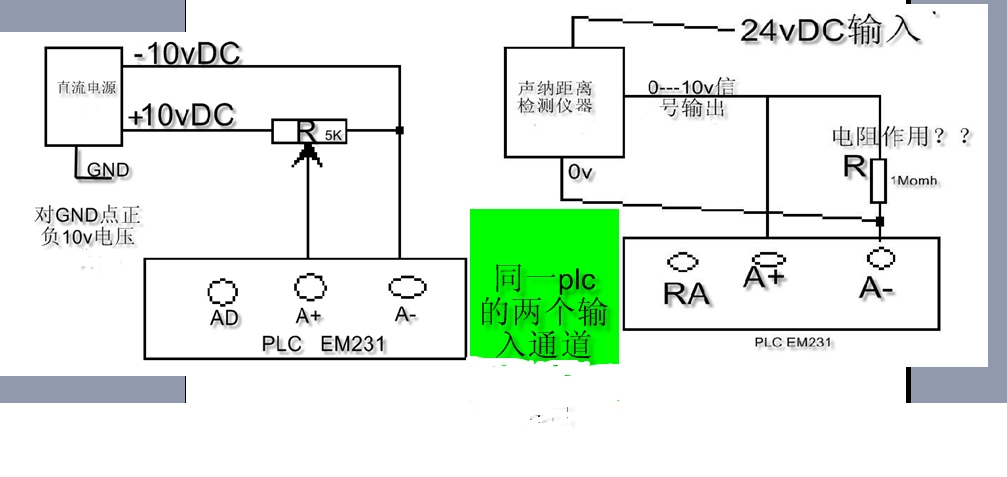

各位前輩把這兩張圖紙分開看了，其實這是同一個模塊

看到一份圖紙，使用的是西門子EM231模塊。
因為對這設備也不是很了解。所以現在我們僅僅討論模擬量輸入這塊。
該設備是個可以控制前后的游戲機的搖桿，搖桿可以控制前后（有輔助常開觸點來控制前后方向），搖桿附帶著一個
電位器電阻，平時搖桿位于電位器的中間點，利用搖桿來改變電位器的阻值。（電壓維持在0---10v之間）
請看圖紙，問：這個圖顯示的是電壓模擬量的輸入？？
感謝20樓的大哥提供的資料，確實是這樣的。我找機會測量模塊了，

[ 此帖被netliuhao在2011-09-13 22:27重新編輯 ]

zzydegong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 120 個
工控威望: 203 點
下載積分: 686 分
在線時間: 127(小時)
注冊時間: 2008-06-02
最后登錄: 2013-04-10
查看zzydegong的主題 / 回貼

1樓發表于: 2011-08-28 19:14

全看 | 小中大

樓主有沒有量+10vDC和-10vDC兩個端子間的電壓,我覺得+10vDC和-10vDC是10v直流電源的正負兩極的標注。
