好久沒上來了
最近看到了幾篇在討論電路圖設計的文章
所以，就上來現醜一下
有興趣的，再討論

使用軟體：SEE Electrical
這是一套簡單易上手的軟體
官網有出免費個人版
也有教學
大約花個二三天就可以把教學視頻看完了
直接動手作
不用專門培訓
也可以像小弟這樣把圖完成

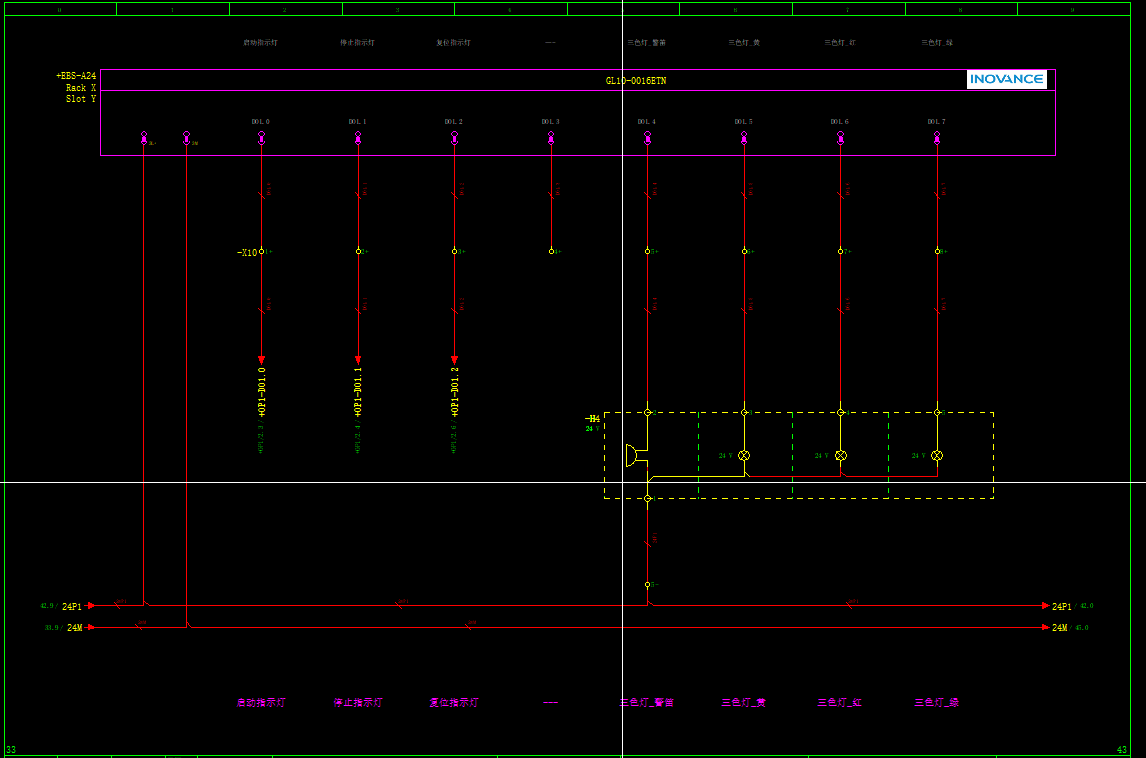

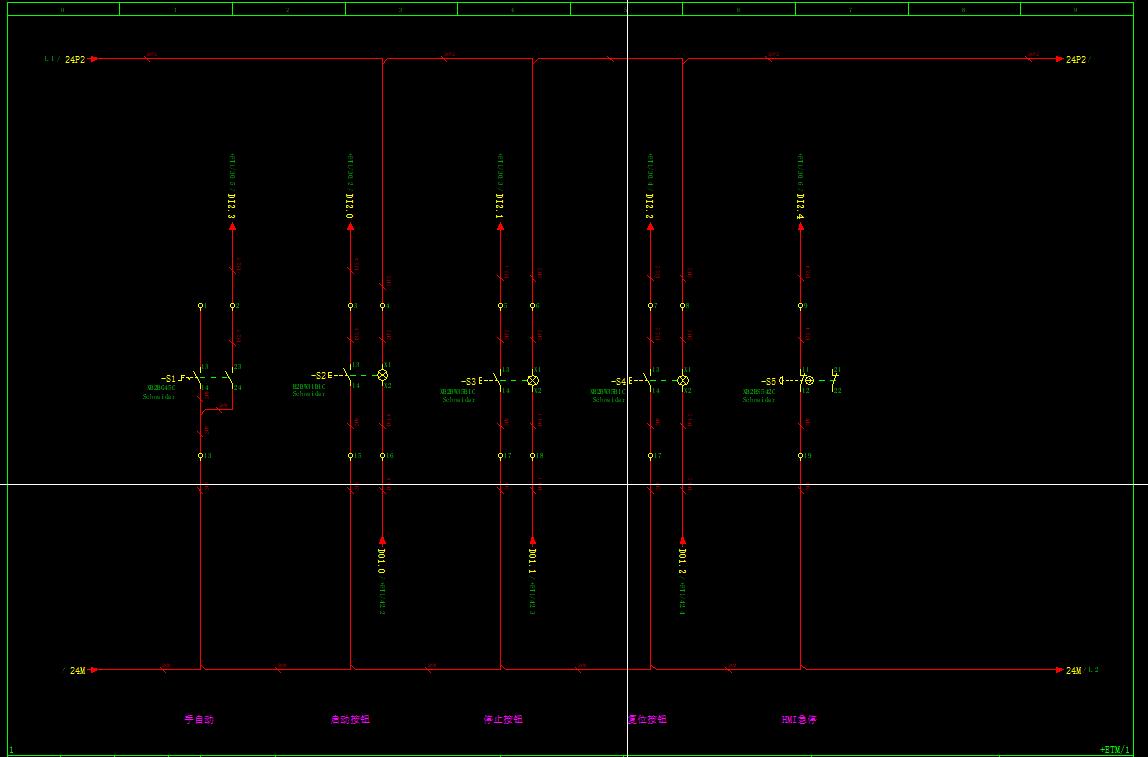

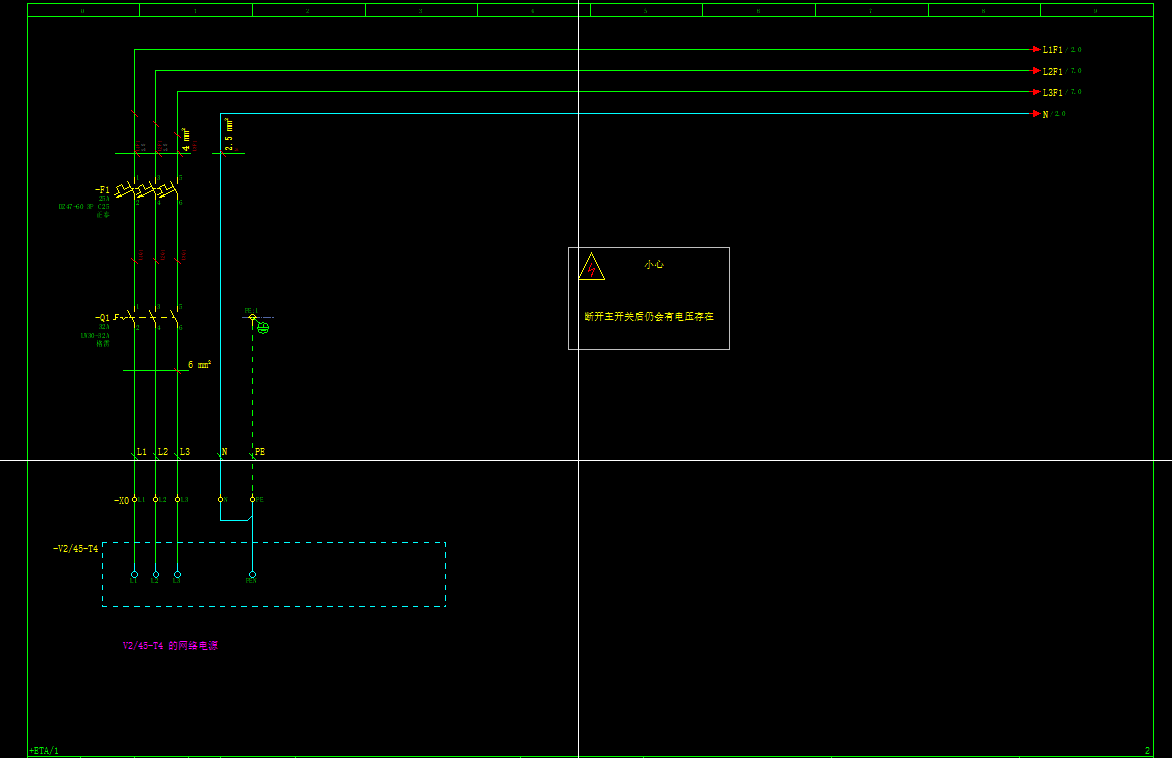

附上自學的成果

test.pdf (2410 K) 下载次数:281

本帖最近評分記錄：

下載積分:+5(huiming)

下載積分:+5(木林森) 感謝分享！

下載積分:+3(li051005) 感謝分享！

簡單的心，是真正有福
單純的心，是真正的快樂
T480 i5-8250U，32GB，SSD：2TB+256G

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9743 個
工控威望: 8643 點
下載積分: 16859 分
在線時間: 5347(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-27
查看ymmfa的主題 / 回貼

1樓發表于: 2022-01-29 17:53

只看該作者 | 小中大

感謝分享！

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

redrock99

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 319 個
工控威望: 554 點
下載積分: 3735 分
在線時間: 174(小時)
注冊時間: 2009-02-04
最后登錄: 2025-06-28
查看redrock99的主題 / 回貼

2樓發表于: 2022-02-01 20:28

只看該作者 | 小中大

圖畫的還是很規整的，整體圖系也很全，可以作為畫圖參考�？墒且话闩_灣同行是把模擬量三個字說為類比，怎么圖里類比輸出按理說都應該是AO，怎么畫的都是DO信號呢？
另外，這個圖詳細是詳細，不過個人感覺有時候是把簡單的事畫的復雜了，這個圖PLC部分的圖所占篇幅還是太多，最終用戶維護或者看紙質版時會因為頁數太多，影響效率。
另外一個，我們一般畫圖，控制柜結構圖是單獨的，把要加工的非標件都在一系列結構圖上展示出來，布局圖是布局用的，而不是摻在一起。

[ 此帖被redrock99在2022-02-01 20:33重新編輯 ]

payfsl

級別: 工控俠客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 2630 個
工控威望: 2911 點
下載積分: 40118 分
在線時間: 490(小時)
注冊時間: 2010-08-03
最后登錄: 2025-08-17
查看payfsl的主題 / 回貼

3樓發表于: 2022-02-02 13:00

只看該作者 | 小中大

我打不開

三人行必有我師焉，擇其善者而從之，學而不思則罔，思而不學則殆

szcsdy

認準目標努力前行

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 279 個
工控威望: 306 點
下載積分: 3564 分
在線時間: 40(小時)
注冊時間: 2021-12-29
最后登錄: 2024-05-29
查看szcsdy的主題 / 回貼

4樓發表于: 2022-02-03 00:35

只看該作者 | 小中大

謝謝分享

工控產品生產制造業

litung

臺灣-李同在

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 2 篇
發帖數量: 577 個
工控威望: 3224 點
下載積分: 14494 分
在線時間: 407(小時)
注冊時間: 2009-06-06
最后登錄: 2025-08-23
查看litung的主題 / 回貼

5樓發表于: 2022-02-04 19:48

只看該作者 | 小中大

每個人的想法不同
沒有一定的標準
適合自己就好了

圖多，有規則要找就很快，那個不是理由
有時一條生產線400多頁的電路圖
(純電路圖，你要嫌人家產線的圖面太多嗎？)

有機會看看 IEC 81346
圖面就參考參考用而己
電路沒有使用到類比的東西
那是國外義大利的圖面
我只是重頭重繪一遍
就當是拿SEE ELECTRICA來練習用的

各位大大
也可以把你們的成品
分享給大家一起參考、學習

它的功能沒有EP那個多
自定也沒那麼多
但容易上手
看個教學，二三天時間就能學完
就可以開始繪圖

本帖最近評分記錄：

下載積分:+1(小白來巡山嘍) 真誠感謝！

簡單的心，是真正有福
單純的心，是真正的快樂
T480 i5-8250U，32GB，SSD：2TB+256G
