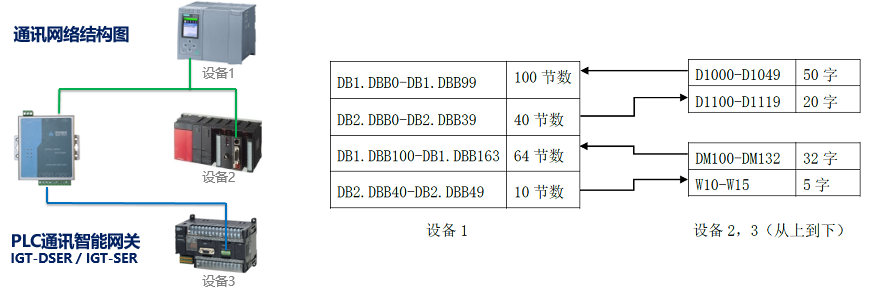

數據交互要求和設備連接圖：
設備1：西門子S7-1500系列的PLC，以太網通訊；
設備2：三菱Q系列QJ71E71模塊，以太網通訊；
設備3：歐姆龍CP1H系列PLC，RS485串口通訊；



西門子PLC與三菱Q系列PLC跟智能網關模塊之間是以太網連接，歐姆龍PLC跟網關之間是串口連接。
通過智能網關的參數配置軟件連接上網關模塊后，先根據PLC設備的網絡參數設置網關自身的IP地址，設置之后通過[工具]/[查找搜索設置]里面的PING功能，輸入PLC的IP地址進行PING命令測試，提示PING成功表示智能網關與PLC設備網絡連接正常。然后根據PLC的串口通訊格式，設置智能網關的波特率、數據位、校驗方式、站好等參數。

通訊端口參數設置完成、確定網關與PLC設備通訊正常后，再配置PLC通訊的寄存器地址，按照上述任務配置好的數據表如下圖：



配置完成上述數據交互任務需要4個任務條目，共8行數據，配置好參數后下載到網關。重啟網關之后，網關根據任務條目，連接3臺PLC設備，建立3個線程循環運行。

相關軟件和手冊： PLC之間多對多通訊.rar (2826 K) 下载次数:713

更詳細的案例：
https://blog.csdn.net/AutoCtrl/article/details/123474359
https://blog.csdn.net/AutoCtrl/article/details/124094939
https://blog.csdn.net/AutoCtrl/article/details/124242478



這個牛逼

很好，學習學習

謝謝分享！已收藏了！

路過學習

是個不錯的創意

謝謝分享，，。。

成本低在哪里

學習學習謝謝分享

牛X 的大神
