樓主  發表于: 2019-10-22 11:39

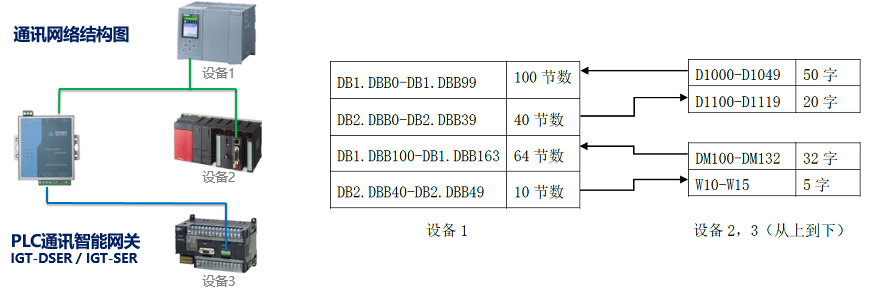

數據交互要求和設備連接圖：
設備1：西門子S7-1500系列的PLC，以太網通訊；
設備2：三菱Q系列QJ71E71模塊，以太網通訊；
設備3：歐姆龍CP1H系列PLC，RS485串口通訊；

西門子PLC與三菱Q系列PLC跟智能網關模塊之間是以太網連接，歐姆龍PLC跟網關之間是串口連接。
通過智能網關的參數配置軟件連接上網關模塊后，先根據PLC設備的網絡參數設置網關自身的IP地址，設置之后通過[工具]/[查找搜索設置]里面的PING功能，輸入PLC的IP地址進行PING命令測試，提示PING成功表示智能網關與PLC設備網絡連接正常。然后根據PLC的串口通訊格式，設置智能網關的波特率、數據位、校驗方式、站好等參數。

通訊端口參數設置完成、確定網關與PLC設備通訊正常后，再配置PLC通訊的寄存器地址，按照上述任務配置好的數據表如下圖：

配置完成上述數據交互任務需要4個任務條目，共8行數據，配置好參數后下載到網關。重啟網關之后，網關根據任務條目，連接3臺PLC設備，建立3個線程循環運行。

相關軟件和手冊： PLC之間多對多通訊.rar (2826 K) 下载次数:711

更詳細的案例：
https://blog.csdn.net/AutoCtrl/article/details/123474359
https://blog.csdn.net/AutoCtrl/article/details/124094939
https://blog.csdn.net/AutoCtrl/article/details/124242478
[ 此帖被吾志所向在2022-05-18 12:06重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(suy520)
  • 下載積分:+1(小白鴻)
  • 下載積分:+1(一只小豬ysg)
  • 下載積分:+1(tathui)
  • 下載積分:+1(風過無痕的雨)
    342703002
    三菱歐姆龍基恩士松下信捷PLC編程電話18929142571
    級別: 工控俠客
    精華主題: 0
    發帖數量: 337 個
    工控威望: 2043 點
    下載積分: 2506 分
    在線時間: 754(小時)
    注冊時間: 2008-04-18
    最后登錄: 2023-12-23
    查看342703002的 主題 / 回貼
    1樓  發表于: 2019-10-22 11:44

    東莞兼職，三菱，歐姆龍，基恩士，松下，信捷PLC編程
    電話/微信 ： 18929142571  李生
    本人9年以上PLC編程經驗，程序穩定，操作方便靈活，價格實惠。
    sibuditou
    級別: 探索解密
    精華主題: 0
    發帖數量: 18 個
    工控威望: 107 點
    下載積分: 518 分
    在線時間: 24(小時)
    注冊時間: 2016-06-04
    最后登錄: 2024-12-01
    查看sibuditou的 主題 / 回貼
    2樓  發表于: 2019-10-22 16:51
    這個牛逼
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11438 個
    工控威望: 18817 點
    下載積分: 12839 分
    在線時間: 2715(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-02-05
    查看往事如風的 主題 / 回貼
    3樓  發表于: 2019-10-22 19:43
    很好，學習學習
    三人行者必有我師 ，擇其善者而從之
    crgtom
    人生三寶：家庭，事業，健康。
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1349 個
    工控威望: 9683 點
    下載積分: 98476 分
    在線時間: 940(小時)
    注冊時間: 2009-09-21
    最后登錄: 2025-02-05
    查看crgtom的 主題 / 回貼
    4樓  發表于: 2019-10-22 19:43
    技術是有時效性的，一旦錯過了時效性，昔日人人求之不得的技術，最終會變成沒有多少作用的垃圾！
    wul2.4g
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1961 個
    工控威望: 2159 點
    下載積分: 48881 分
    在線時間: 558(小時)
    注冊時間: 2009-07-30
    最后登錄: 2025-01-26
    查看wul2.4g的 主題 / 回貼
    5樓  發表于: 2019-10-24 10:32
    謝謝分享！已收藏了！
    tathui
    機械工
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1433 個
    工控威望: 11729 點
    下載積分: 6143 分
    在線時間: 649(小時)
    注冊時間: 2016-04-28
    最后登錄: 2025-02-04
    查看tathui的 主題 / 回貼
    6樓  發表于: 2019-10-25 11:08
    路過學習
    隔行如隔山
    qj_wgx
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 817 個
    工控威望: 1055 點
    下載積分: 2578 分
    在線時間: 495(小時)
    注冊時間: 2007-08-28
    最后登錄: 2025-02-05
    查看qj_wgx的 主題 / 回貼
    7樓  發表于: 2019-10-26 08:25
    是個不錯的創意
    zhongliang
    學無止境
    級別: 工控俠客
    精華主題: 0
    發帖數量: 728 個
    工控威望: 2103 點
    下載積分: 3771 分
    在線時間: 583(小時)
    注冊時間: 2012-10-11
    最后登錄: 2025-01-13
    查看zhongliang的 主題 / 回貼
    8樓  發表于: 2019-11-01 10:36
    謝謝分享，，。。
    ****************************學海無涯****************************
    eledesigner
    懂一點點
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1838 個
    工控威望: 2100 點
    下載積分: 2734 分
    在線時間: 2254(小時)
    注冊時間: 2009-08-21
    最后登錄: 2025-02-05
    查看eledesigner的 主題 / 回貼
    9樓  發表于: 2019-11-02 09:23
    成本低在哪里
    385385
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 496 個
    工控威望: 1219 點
    下載積分: 38246 分
    在線時間: 330(小時)
    注冊時間: 2017-01-21
    最后登錄: 2024-12-05
    查看385385的 主題 / 回貼
    10樓  發表于: 2019-11-30 17:58
    學習學習謝謝分享
    huangaijia
    級別: 工控俠客
    精華主題: 0
    發帖數量: 717 個
    工控威望: 3608 點
    下載積分: 6119 分
    在線時間: 195(小時)
    注冊時間: 2019-07-22
    最后登錄: 2025-01-24
    查看huangaijia的 主題 / 回貼
    11樓  發表于: 2019-11-30 22:29
    牛X 的大神
    • «
