樓主發表于: 2006-11-30 14:45

只看樓主 | 小中大

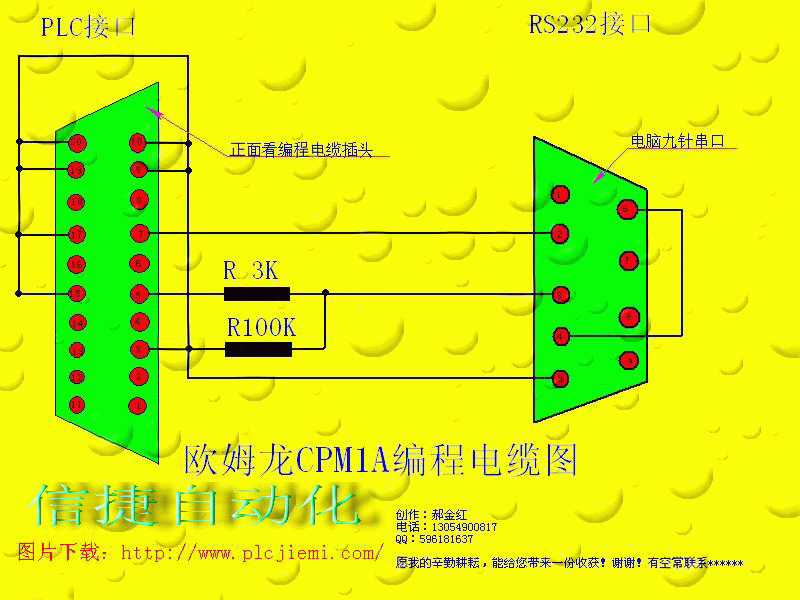

描述：歐姆龍PLC編程電纜自制圖
圖片：

大家一起分享啊！細說一下：圖上畫的是編程電纜的plc 20針接頭的正面看，腳標注是我自己標的，不過omron公司沒有標注插腳號碼，其中100K的電阻也可以省略，這樣的話就相當簡單了，不會做不了吧？我做的電纜20針插頭都是我自己做的。材料原LG變頻器cpu板上的一個通訊插座，搞下來，剪去一半，只留20個腳，中間加一塊絕緣板隔開，封堵剛才切開的另一端，如圖焊接，自己做個外殼，就好了。只要有心一定會做的很好，我的很仿真奧！如果你有接頭的話就不用那么費事了，不過我是沒找到插頭啊，很難找！

[ 此帖被haoqing在2008-11-23 20:26重新編輯 ]

本帖最近評分記錄：

下載積分:+3(yexinping) 熱心助人

黃金:+3(YMMFA)

WeChat:plcjiemi QQ:596181637 Email:plcjiemi@qq.com URL:www.plcjiemi.com

wuyh1972

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 67 個
工控威望: 225 點
下載積分: 807 分
在線時間: 64(小時)
注冊時間: 2006-12-08
最后登錄: 2019-05-14
查看wuyh1972的主題 / 回貼

1樓發表于: 2006-12-14 11:55

只看該作者 | 小中大

我也下載一份

lag37755289

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 204 點
下載積分: 515 分
在線時間: 5(小時)
注冊時間: 2006-09-13
最后登錄: 2017-10-19
查看lag37755289的主題 / 回貼

2樓發表于: 2006-12-14 23:05

只看該作者 | 小中大

ytrytryrty

huleiz

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看huleiz的主題 / 回貼

3樓發表于: 2006-12-15 21:06

只看該作者 | 小中大

kankan

binbin1981

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 340 個
工控威望: 445 點
下載積分: 60153 分
在線時間: 804(小時)
注冊時間: 2006-12-01
最后登錄: 2025-09-19
查看binbin1981的主題 / 回貼

4樓發表于: 2006-12-15 21:46

只看該作者 | 小中大

LET ME SEE

fdh123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 179 點
下載積分: 465 分
在線時間: 9(小時)
注冊時間: 2006-09-10
最后登錄: 2016-12-02
查看fdh123的主題 / 回貼

5樓發表于: 2006-12-17 20:42

只看該作者 | 小中大

　三菱FX系列PLC編程線自制方法：
我測試過，避免帶電插拔串口！
PC RS232　　　　　　　　　　　ＰＬＣ
TXD（3） ----------------------- RX —（1）

GND（5） ------------------------ RX + （2）
|
|-----TX + （7）
RXD（2） ----------------------- TX — （4）
7 8短接
4 6短接

f0696

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看f0696的主題 / 回貼

6樓發表于: 2006-12-17 21:24

只看該作者 | 小中大

頂！

tzjianwen

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 70 個
工控威望: 227 點
下載積分: 1735 分
在線時間: 158(小時)
注冊時間: 2006-12-26
最后登錄: 2024-02-24
查看tzjianwen的主題 / 回貼

7樓發表于: 2006-12-27 00:45

只看該作者 | 小中大

我也下載一份
謝了

pilihuowu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 247 點
下載積分: 298 分
在線時間: 25(小時)
注冊時間: 2007-01-05
最后登錄: 2025-04-26
查看pilihuowu的主題 / 回貼

8樓發表于: 2007-01-05 13:02

只看該作者 | 小中大

kan kan

yongquan966

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yongquan966的主題 / 回貼

9樓發表于: 2007-01-05 16:52

只看該作者 | 小中大

seesee

zhangyongqi

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyongqi的主題 / 回貼

10樓發表于: 2007-01-05 21:13

只看該作者 | 小中大

iuyguiygg

jeckle21

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jeckle21的主題 / 回貼

11樓發表于: 2007-01-06 13:34

只看該作者 | 小中大

謝謝,下載看看,學習一下
