描述：歐姆龍PLC編程電纜自制圖
圖片：

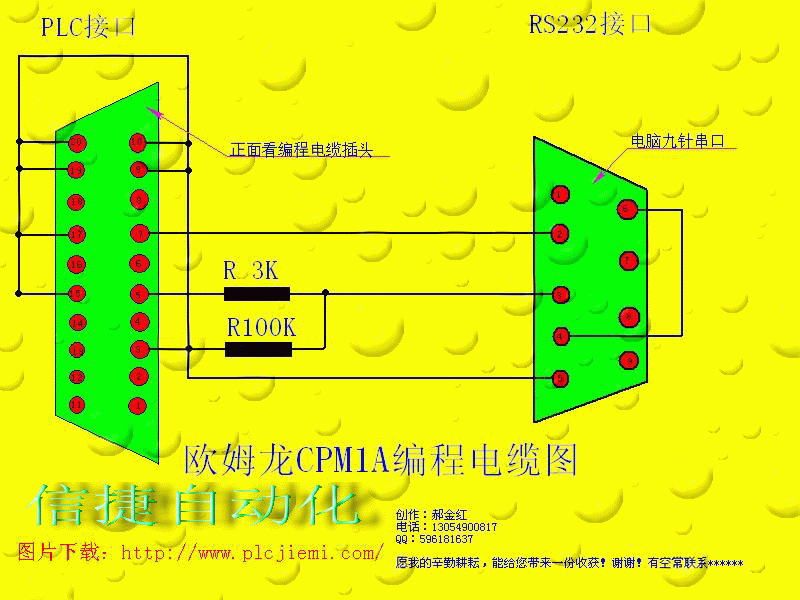

大家一起分享��！細說一下：圖上畫的是編程電纜的plc 20針接頭的正面看，腳標注是我自己標的，不過omron公司沒有標注插腳號碼，其中100K的電阻也可以省略，這樣的話就相當簡單了，不會做不了吧？我做的電纜20針插頭都是我自己做的。材料原LG變頻器cpu板上的一個通訊插座，搞下來，剪去一半，只留20個腳，中間加一塊絕緣板隔開，封堵剛才切開的另一端，如圖焊接，自己做個外殼，就好了。只要有心一定會做的很好，我的很仿真奧！如果你有接頭的話就不用那么費事了，不過我是沒找到插頭啊，很難找！
