前段時間改造舊設備，遇到了一塊FX30DU-E的操作面板。
呵呵，以前沒有遇到過，應該挺老的了吧。從網上東查西找，才搞定了怎么用電腦跟它通訊，并上傳和下載程序。雖然過程不太復雜，但也有幾項需要注意的地方。
1.首先是準備資料。
1.1編程軟件版本：SW0PC-FXDU/WIN-C。

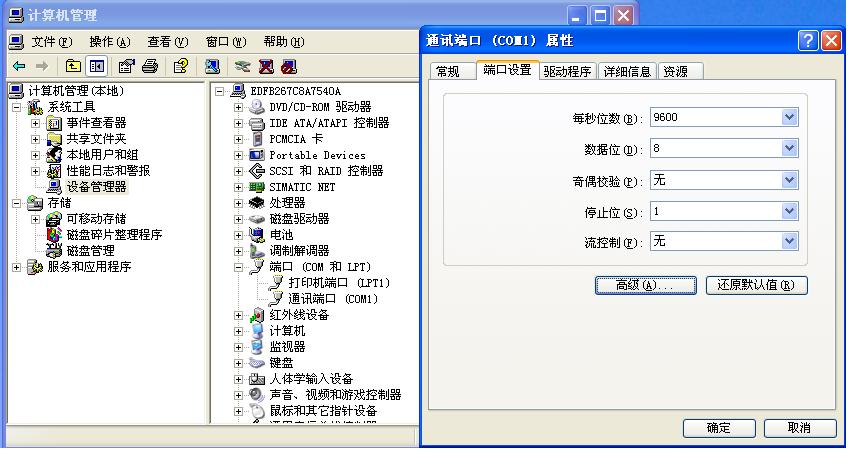

1.2電腦端口設置：

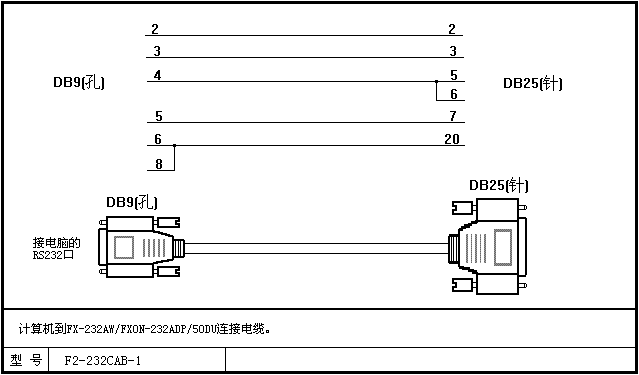

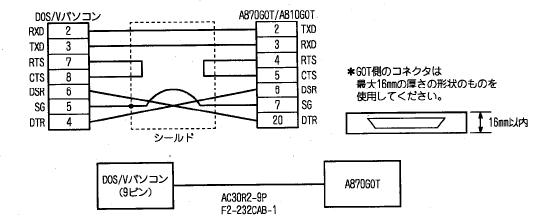

1.3通訊線纜制作方法：F2-232CAB-1
OK，這樣的話，需要的軟硬件準備工作就已經作完了。但是直接將通訊線插到電腦上和DU連接起來就可以了嗎？不一定。因?yàn)椋珼U上也是需要一些設置的。
2.人機設置步驟：（參照FX-PCS-DU_WIN-E SOFTWARE MANUAL）
2.1根據以上提示，首先檢查DU后蓋的DIP開關設置情況，其SW1和SW2都要設置在OFF狀態。
2.2將DU重新上電，進入模式選擇畫面，選擇“OTHER MODE”；
2.3進入“OTHER MODE”后，選擇“DATA TRANSFER”模式；
2.4這樣DU就會等待與電腦的通訊了。
好了，現在終于可以打開FXDU/WIN了。

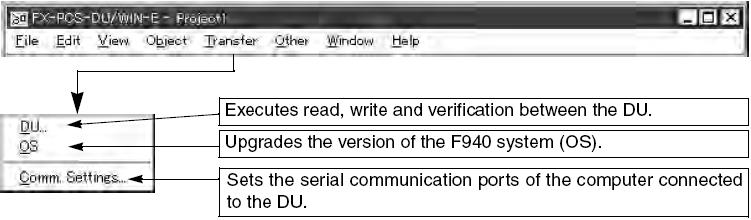

3. 打開SW0PC-FXDU/WIN-C軟件，選擇傳送――通訊口設置，看端口選擇是否與電腦通訊端口一致。然后選擇傳送――DU，進入項目傳送頁面。

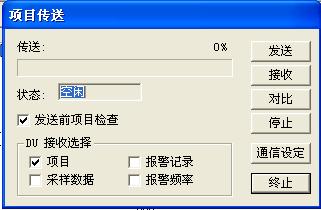

然后點擊“接收”，傳送欄就會顯示文件傳輸進度，達到100%時，就將整個文件下載下來了。
我是在操作過程中沒有首先閱讀手冊，直接聯線試驗，結果搞了好久，事倍功半啊。
希望這個案例，對大家以后的工程能有所幫助。
以下是用Word做好的操作步驟：
