CC－LINK系統在電纜連接和軟件設置完畢后《
Q系列CC-LINK說明書》，首要任務就是要保證各個子站（本地站，智能站和I/O）站與主站間的通訊正常，然后在此基礎上才能編程。本文僅就前者對CC－LINK的調試方法做一簡單介紹。

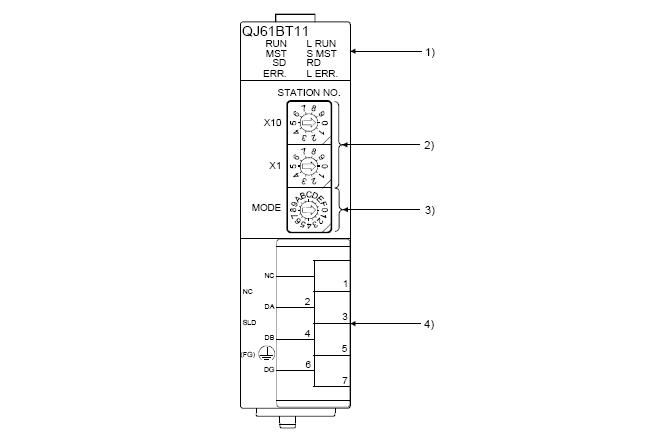

在主站PLC上電后，首先從主站CC－LINK模塊QJ61BT11前面板的LED指示燈對整個系統的通信狀況做一個大致的了解。QJ61BT11前面板LED指示燈的名稱和含義如下所示：
[attachments=6915]
[attachments=6916]
[attachments=6917]
1、ERR指示燈
此指示燈常亮時，說明整個CC－LINK通信有錯誤；閃爍時，說明CC－LINK網絡系統中某個站的通信有錯誤。
利用此指示燈可以判斷通信故障發生的大概情況，是整個網絡都不能通信號，還是個別站不能通信。造成整個網絡不能通信的原因有很多種，如：電纜斷開，未連結正確的終端電阻（CC-Link 專用電纜：100Ω 1/2W，CC-Link 專用高性能電纜 130Ω 1/2W），設置站號大于64等。在整個網絡都通信錯誤的情況下，利用GPP軟件進行“線路測試”。
另外，如果各個子站和主站的波特率及網絡模式設置不同，也會發生ERR常亮故障（整個系統通信錯誤）。因此，必須保證這二者在同一個網絡中一致。波特率在模塊前面板設置，模式在GPP軟件中設置（如下圖）。

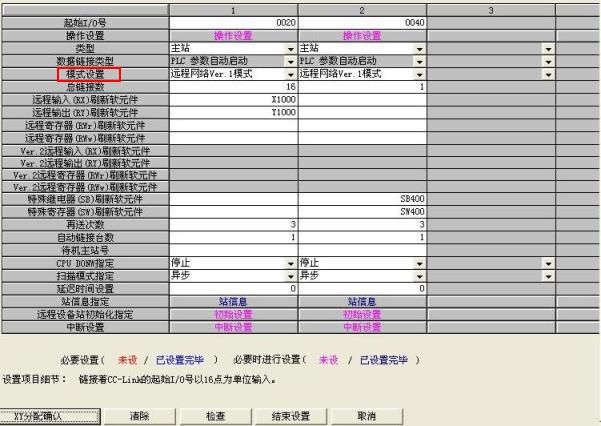

圖:網絡模式設定 [attachments=6918]

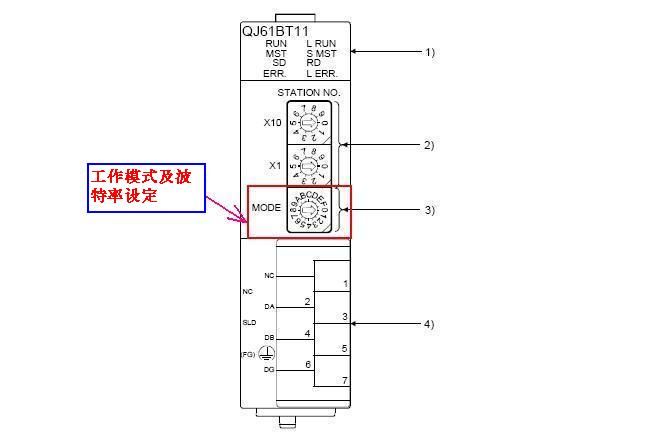

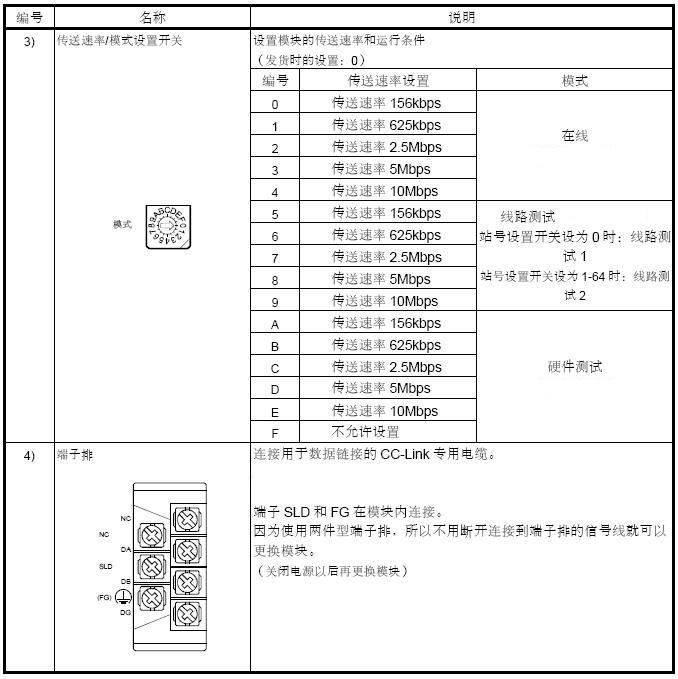

圖:波特率設定 [attachments=6919]
當ERR指示燈閃爍時，說明網絡中的某一站通信錯誤，此時，可以用《
Q系列CC-LINK說明書》中所講的“網絡診斷”的方法來診斷是哪一站出問題了，再有針對性的解決問題（一般的問題發生是由于子站設置、編程錯誤或子站未送電造成的，與主站無關），此時，網絡中通信正常的站可以正常通信，不受其它非正常站的影響。
2、L ERR指示燈
該指示燈指示的是主站的通信狀態。當常亮時，表示主機通信錯誤。當閃爍時，分為以下兩種情況：
◇ 當以固定時間間隔閃爍時，說明在通電時改變了站號或波特率/工作模式開關，此時只要重新上電或復位即可。
◇ 當以不固定的時間間隔閃爍時，可能是未安裝終端電阻，模塊或CC－LINK電纜受干擾所致。
