工控人家園 綜合討論 加熱器壞了或者斷線了需要報警，用低成本實現

«
1
2
3
4
»
Pages: 4/4 Go

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 954 個
工控威望: 1131 點
下載積分: 13865 分
在線時間: 295(小時)
注冊時間: 2017-04-12
最后登錄: 2025-01-11
查看工控菜鳥的主題 / 回貼

36樓發表于: 2022-03-05 13:47

只看該作者 | 小中大

圖片：

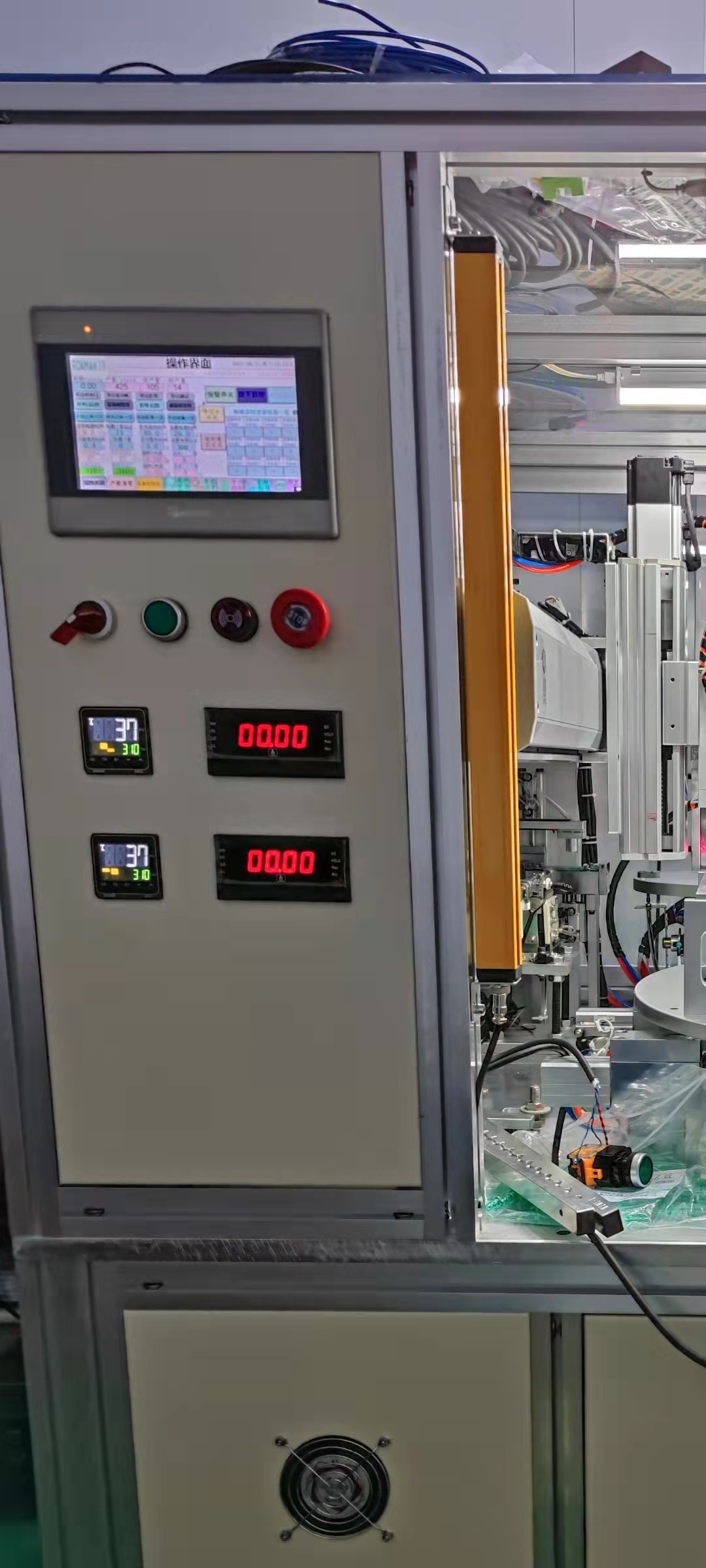

我們當時加了電流表，并在屏幕顯示電流值，設置電流范圍

qqc青春之歌

深圳好熱

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 331 個
工控威望: 393 點
下載積分: 4336 分
在線時間: 104(小時)
注冊時間: 2021-06-22
最后登錄: 2025-02-01
查看qqc青春之歌的主題 / 回貼

37樓發表于: 2022-08-16 11:35

只看該作者 | 小中大

看下資料吧

LC32SSR斷線檢測器.pdf (2254 K) 下载次数:20

US17-C.pdf (3343 K) 下载次数:30

zhtokokk

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 522 個
工控威望: 833 點
下載積分: 59900 分
在線時間: 394(小時)
注冊時間: 2015-03-23
最后登錄: 2024-12-17
查看zhtokokk的主題 / 回貼

38樓發表于: 2022-08-16 11:48

只看該作者 | 小中大

引用
引用第8樓luohe0于2012-08-03 12:34發表的 :
每個加熱管進線加個電流互感器，二次線可以驅動指示燈或繼電器。

驅動電流表或LED燈，怎么樣？

qqc青春之歌

深圳好熱

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 331 個
工控威望: 393 點
下載積分: 4336 分
在線時間: 104(小時)
注冊時間: 2021-06-22
最后登錄: 2025-02-01
查看qqc青春之歌的主題 / 回貼

39樓發表于: 2022-08-16 14:52

只看該作者 | 小中大

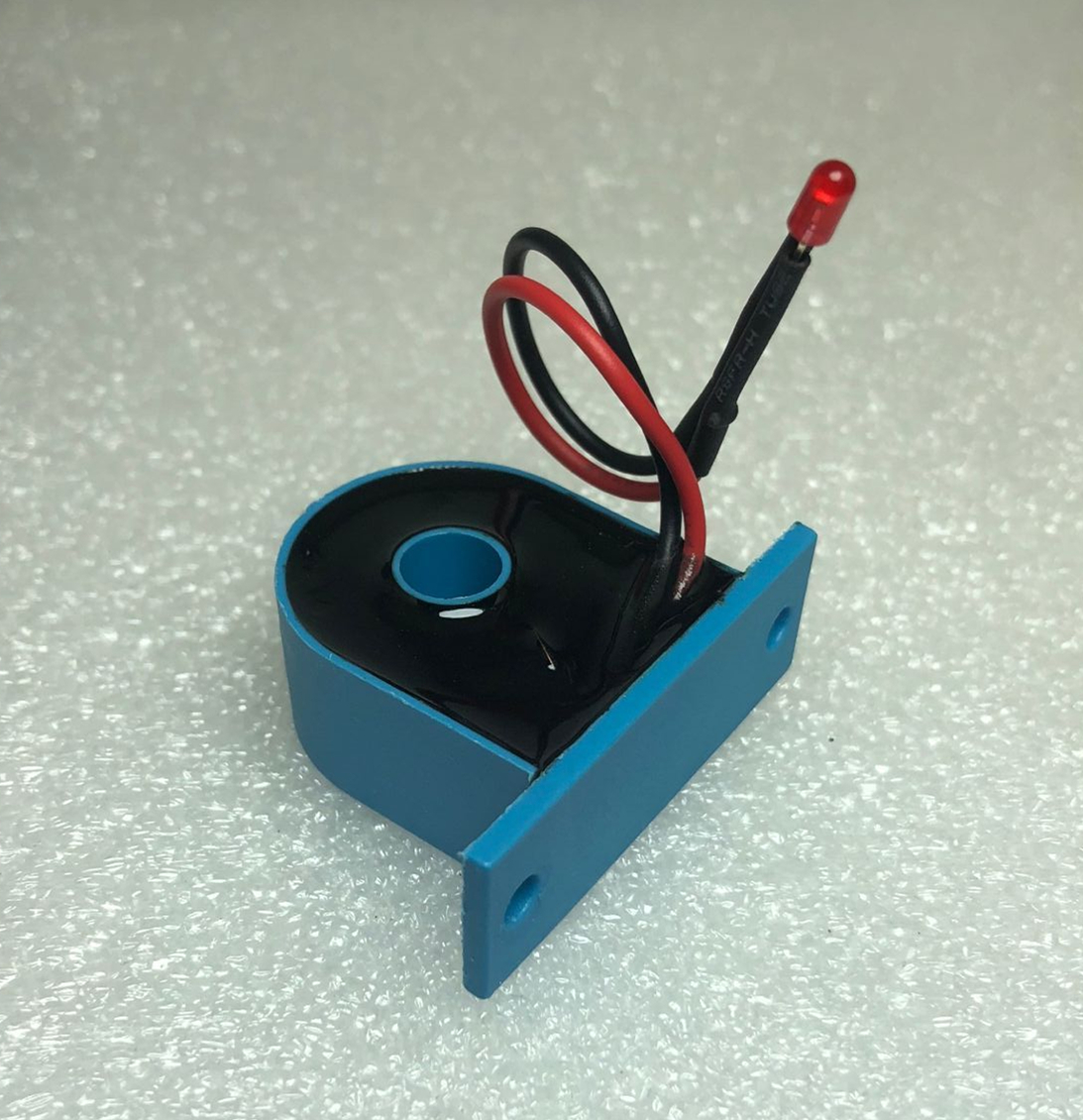

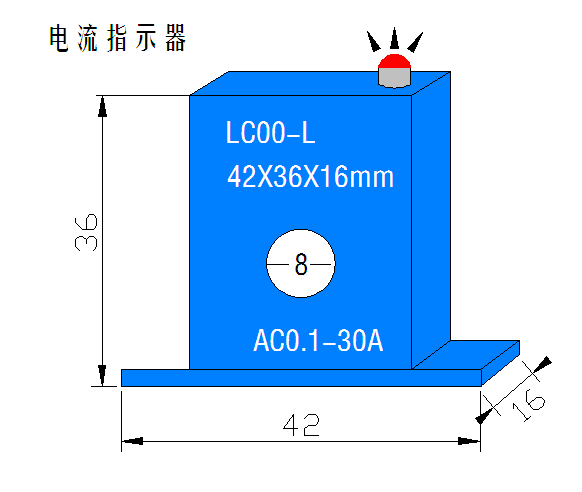

這個要看自己的需求。比如有的要求低，用個電流指示器就行，有電流指示燈亮，無電流指示燈滅。這個電流指示器也有三種： 1 分體的：檢測器和指示燈分開，燈可以安裝到電箱門上。2  立式的，這個燈和檢測器一體。3  可調的，可以設定亮燈電流，并且有外接指示燈。當一個檢測器檢測多個并聯加熱器就可以用，斷了一個加熱器燈就不亮。

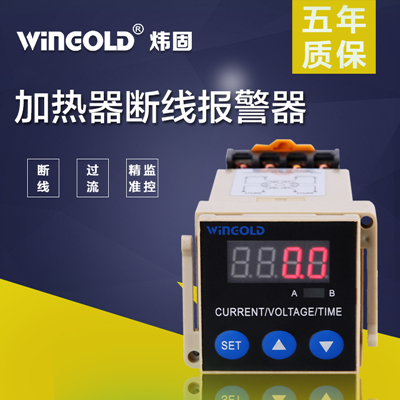

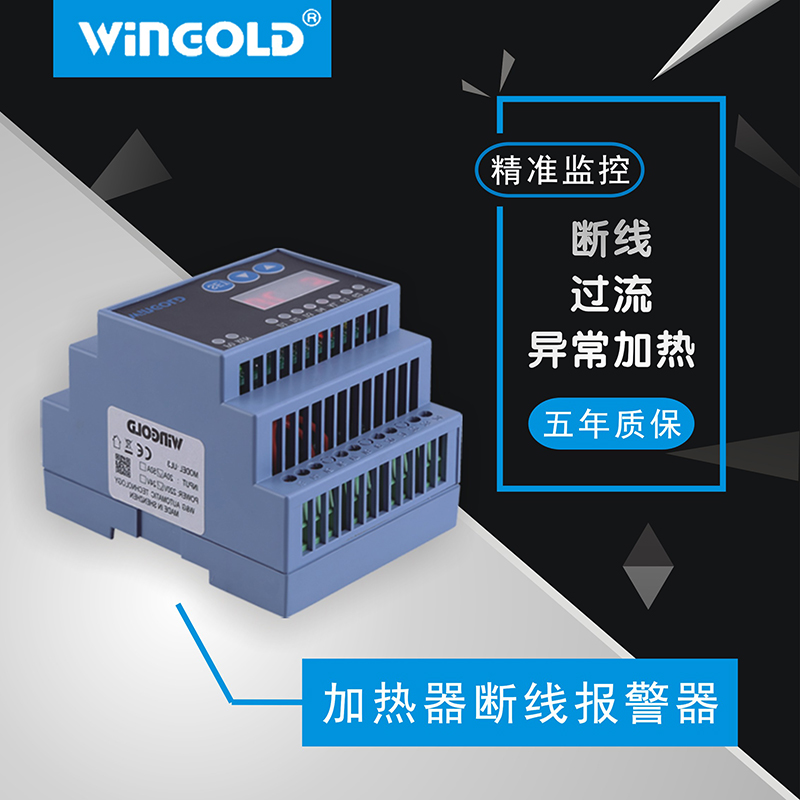

如果要求高的，比如加熱器斷線了燈才亮  或者發出報警信號的，就需要加熱器斷線報警器。加熱器斷線報警器又分為多種，有三相的，單相的，固態的和接觸器、電力調整器用的。

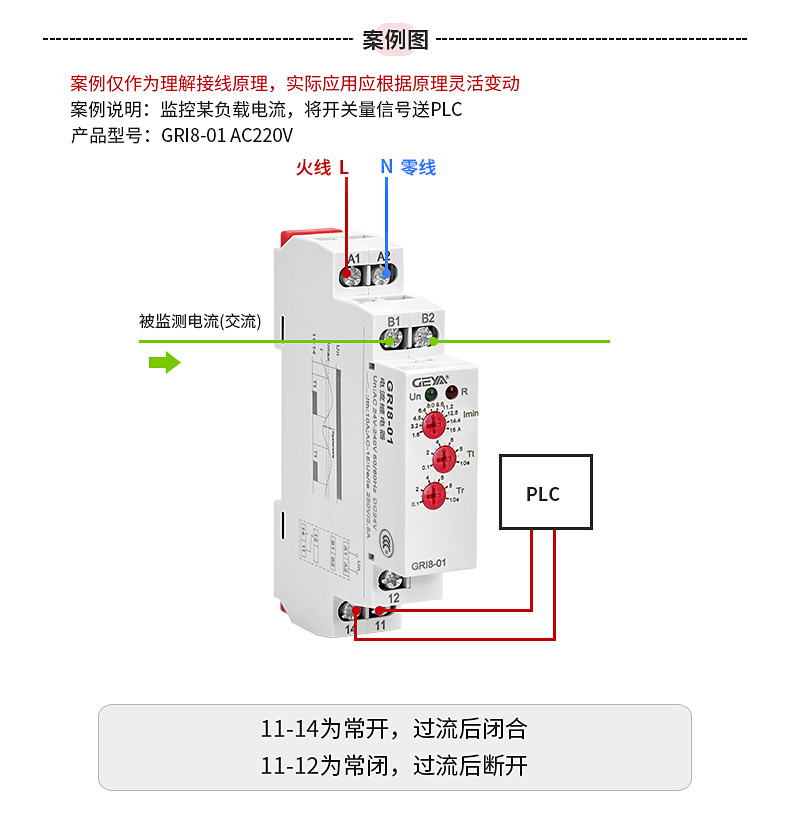

如果是PLC直接控制加熱的，并且需要每個加熱管對應一個IO，觸摸屏上要顯示的，可以用開關量電流檢測器，比如LC20H 或者LC32.  也可以用帶485通訊的 UL12，可以讀取到電流和斷線信息。
