matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
樓主  發表于: 2012-11-27 08:35
圖片：

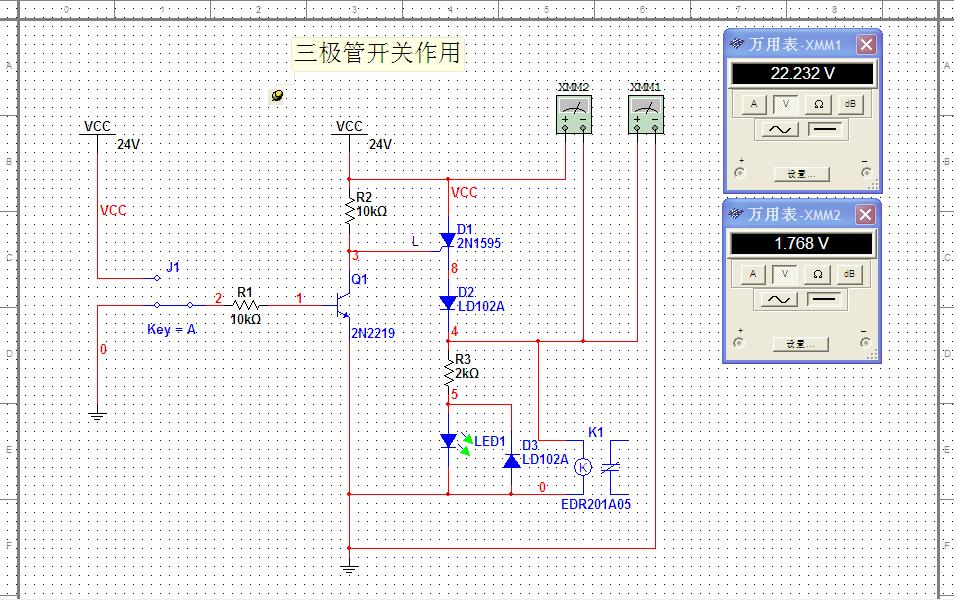

高電平驅動負載能力弱的問題，L點甚至不能接負載，有什么辦法加以改進電路，使L點輸出高電平時可以做正極電源用。
向錢沖
級別: 略有小成
精華主題: 0
發帖數量: 279 個
工控威望: 428 點
下載積分: 4456 分
在線時間: 455(小時)
注冊時間: 2010-10-05
最后登錄: 2020-08-10
查看向錢沖的 主題 / 回貼
1樓  發表于: 2012-11-27 19:11

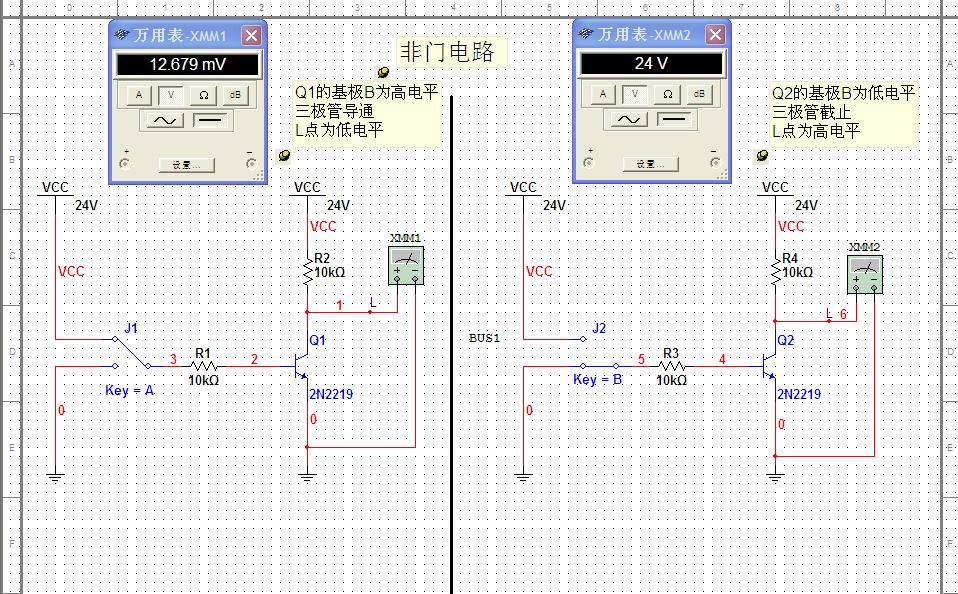

R2（R4）改用100到1000歐的電阻，集電極與0之間接一個10K左右的電阻，負載接集電極，不過輸出狀態與原來相反。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
2樓  發表于: 2012-11-27 19:43
引用
引用第1樓向錢沖于2012-11-27 19:11發表的  :
集電極與0之間接一個10K左右的電阻，負載接集電極，不過輸出狀態與原來相反。

樓上所說集電極與負極之間接一個10K的電阻嗎，這個電阻起什么作用呢？R2（R4）改用100到1000歐的電阻，負載接集電極是讓三極管工作在放大狀態嗎？這樣也達不到取反的效果。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
3樓  發表于: 2012-11-27 19:58
圖片：

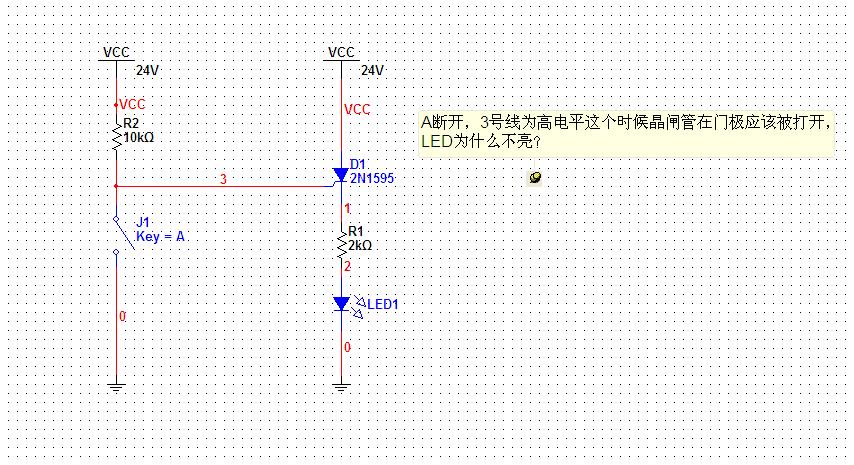

當晶閘管的門極為高電平，門應該被打開，LED應該亮。LED不亮是因?yàn)闆](méi)有接繼電器？下圖繼續
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2012-11-27 20:05
圖片：

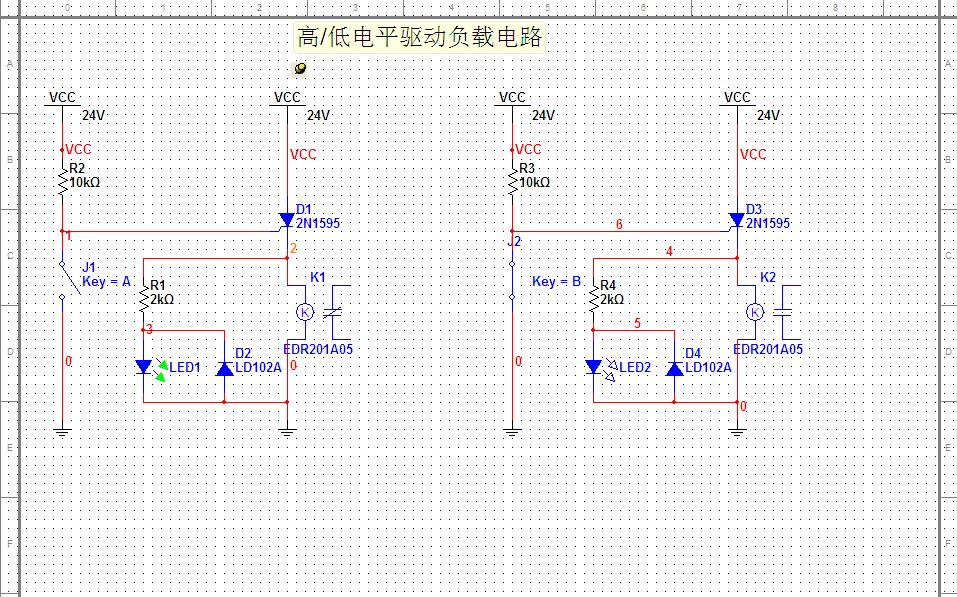

左邊：A開關打開，晶閘管的門極為高電平，晶閘管導通，繼電器吸合，LED 也亮。
右邊：B開關閉合，晶閘管的門極為低電平，晶閘管不導通，繼電器不吸合，LED 也不亮。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
5樓  發表于: 2012-11-27 20:13
上圖好像違背門極被打開，即使去掉門極電壓，晶閘管也一直導通，除非切斷陽極或陰極電源。不明白為什么會這樣
還有與上上張圖，LED不亮的那張，只差了一個繼電器（有一個二極管是泄放回路用的，暫不用管它），但LED卻不亮。不明白
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
6樓  發表于: 2012-11-27 20:18
圖片：
這個時候根據三極管基極的電壓為高電平或低電平，來取反輸出控制晶閘管。晶閘管導通時可以驅動繼電器，也就是晶閘管導通時的下端可以做正極電源用。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
7樓  發表于: 2012-11-27 20:22
因?yàn)樵狈Γ瑫簺](méi)有通過實物來接出這個電路。我希望這個電路的功能能通過實物接成功。
syking1234
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 417 點
下載積分: 884 分
在線時間: 184(小時)
注冊時間: 2009-01-01
最后登錄: 2025-09-26
查看syking1234的 主題 / 回貼
8樓  發表于: 2012-11-27 20:38
樓主，你那個是個什么軟件呀
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
9樓  發表于: 2012-11-28 07:12
虛擬電子實驗室，網上有下的
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
10樓  發表于: 2012-11-28 10:17
圖片：
NPN三極管放大電路。當然基極的電源可以用小一點的，5V也可以,但電阻R也要適當減小一點。這樣發射極正偏（VB>VE),基極到發射極有小電流流過，集電極反偏（VB<VC),集電極到發射極就有大電流流過，這就是三極管的放大作用。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
11樓  發表于: 2012-11-28 10:19
圖片：
通過LED指示燈可以更好的看出
  • «
