如果用三個接觸器做星三角起動控制，KM1是主接觸器，KM2為三角型，KM3為星型，熱繼電器應加在哪個接觸器上，熱繼應選多少A的呢，就拿15KW的電機為例，額定電流是32A。

15KW還用降壓啟動。。。。。太浪費了吧 。。一般降壓啟動的線路熱繼電器都不是直接加在主線路的 而是串在電流互感器上的

回1樓的答復：
   樓上的朋友，首先感謝您的回復。
只是您的答復有一點誤導樓主，第一點；熱繼應該串聯在主回路上。第二點；從電氣安全操作規程上是絕對禁止電流互感器開路的。

熱繼電器加在星三角出來的三根去電動機上的主線上。一般起動電流是這樣的，三相電機直接啟動是5-7倍，降壓啟動是3-5倍，三相電機堵轉電流是7倍。單相電機是8倍。實際使用中由于導線壓降等原因啟動電流要比這個小。

引用

引用第2樓wwcwwc于2012-12-10 08:45發表的  :
回1樓的答復：
   樓上的朋友，首先感謝您的回復。
只是您的答復有一點誤導樓主，第一點；熱繼應該串聯在主回路上。第二點；從電氣安全操作規程上是絕對禁止電流互感器開路的。

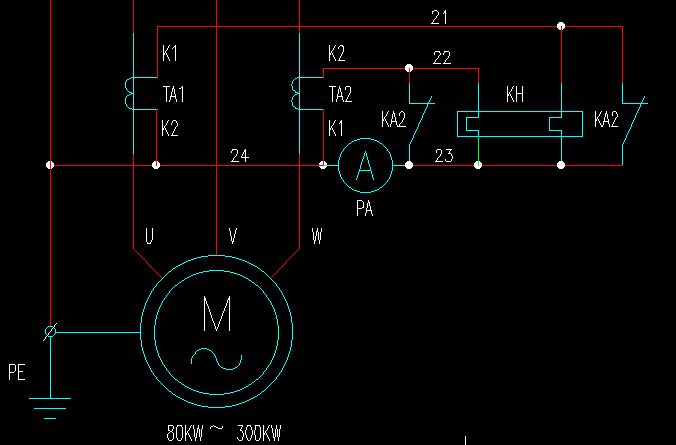

  我見過熱繼電器串在電流互感器上的圖，實物也是這樣接的。啟動完成后KA2斷開，熱繼電器的熱元件才有電流通過。

熱繼裝在主接觸器下，電流選電機的一半

請問4樓
   這個KA2（常閉觸點）的作用是什么？
您的意思是當系統啟動完成后，KA2觸點邏輯變反，將熱繼主回路投入到電流檢測回路中。目的是避免啟動電流大造成的誤動作。但是實際使用中熱繼的動作還需要一定的時間，一般額定電流設置在1.05 ~1.10范圍，啟動轉換時間10秒左右就可以了。
一般常用熱繼的主回路是雙金屬片結構，依靠雙金屬片在同一額定電流值時的不同膨脹系數，從而來控制熱繼輔助觸點的動作。
我的意思是當熱繼主回路出現故障時，特別是產生開路性故障。那這個回路將產生很高的一個電壓！是致命性的。電路設計關鍵是安全性包括對人身、設備等。

引用

引用第2樓wwcwwc于2012-12-10 08:45發表的  :
回1樓的答復：
   樓上的朋友，首先感謝您的回復。
只是您的答復有一點誤導樓主，第一點；熱繼應該串聯在主回路上。第二點；從電氣安全操作規程上是絕對禁止電流互感器開路的。

本來不想發言的，看來你只懂工控，不懂電工呀，大功率電機一般就是互感器變換電流再控制熱繼電器。

都不是形象直觀，簡易明了，，，有兩種一個是熱繼裝在KM1上，還有一種是裝在KM2上，電流應該都是電機額定電流的一半

看你熱繼接在什么位置，是在三角內，還是在三角外。

引用

引用第2樓wwcwwc于2012-12-10 08:45發表的  :
回1樓的答復：
   樓上的朋友，首先感謝您的回復。
只是您的答復有一點誤導樓主，第一點；熱繼應該串聯在主回路上。第二點；從電氣安全操作規程上是絕對禁止電流互感器開路的。

既然您要這么說，我也沒話說了！難道要過500A電流的電動機，我要加個500A的熱保護器么。。。。。？ 沒有這么大的 大哥！

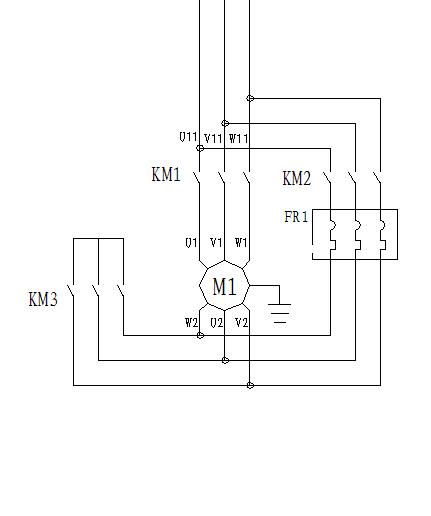

直接上圖，熱繼電器電流，整定為電機額定電流的一半。
