12樓發表于: 2013-02-12 18:38

只看該作者 | 小中大

謝謝樓主的奉獻。

zjl140519903

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 438 個
工控威望: 4513 點
下載積分: 4594 分
在線時間: 359(小時)
注冊時間: 2010-06-21
最后登錄: 2025-06-03
查看zjl140519903的主題 / 回貼

13樓發表于: 2013-02-12 19:52

只看該作者 | 小中大

有時間可以試驗一下。

奮斗人生

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 570 個
工控威望: 740 點
下載積分: 10839 分
在線時間: 68(小時)
注冊時間: 2011-09-05
最后登錄: 2025-07-26
查看奮斗人生的主題 / 回貼

14樓發表于: 2013-02-15 12:08

只看該作者 | 小中大

要是改成220V直接控制那還可以````````

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3401 個
工控威望: 21016 點
下載積分: 37702 分
在線時間: 1829(小時)
注冊時間: 2010-01-03
最后登錄: 2025-10-07
查看tkggtdkjpl的主題 / 回貼

15樓發表于: 2013-02-20 22:17

只看該作者 | 小中大

24v直接轉成5V溫升太高

自動化單機，生產線，項目編程調試！

zjlin

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 150 點
下載積分: 630 分
在線時間: 1(小時)
注冊時間: 2012-11-05
最后登錄: 2014-04-03
查看zjlin的主題 / 回貼

16樓發表于: 2013-03-16 13:28

只看該作者 | 小中大

機械開關無法實現的功能

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1694 個
工控威望: 5548 點
下載積分: 24826 分
在線時間: 303(小時)
注冊時間: 2008-05-05
最后登錄: 2025-09-28
查看yamqq的主題 / 回貼

17樓發表于: 2013-03-16 13:54

只看該作者 | 小中大

這五路是脈沖還是什么？

這個人很懶，什么也沒有留下！

waitfor

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 597 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2025-03-07
查看waitfor的主題 / 回貼

18樓發表于: 2013-03-18 00:31

只看該作者 | 小中大

裝修時留一個PLC的空間

tx198835

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 139 個
工控威望: 283 點
下載積分: 559 分
在線時間: 222(小時)
注冊時間: 2010-06-26
最后登錄: 2025-09-23
查看tx198835的主題 / 回貼

19樓發表于: 2013-03-18 07:03

只看該作者 | 小中大

樓主邏輯電路學的好，我也是學電子的自嘆不如呀

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

20樓發表于: 2013-04-08 04:26

只看該作者 | 小中大

圖片：

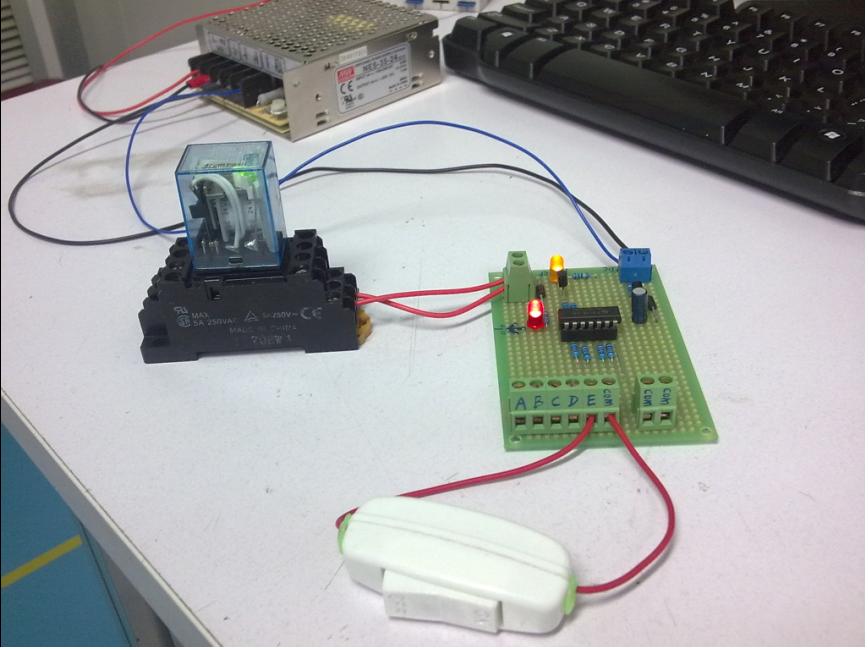

最近又把那個電路重新焊了一下。

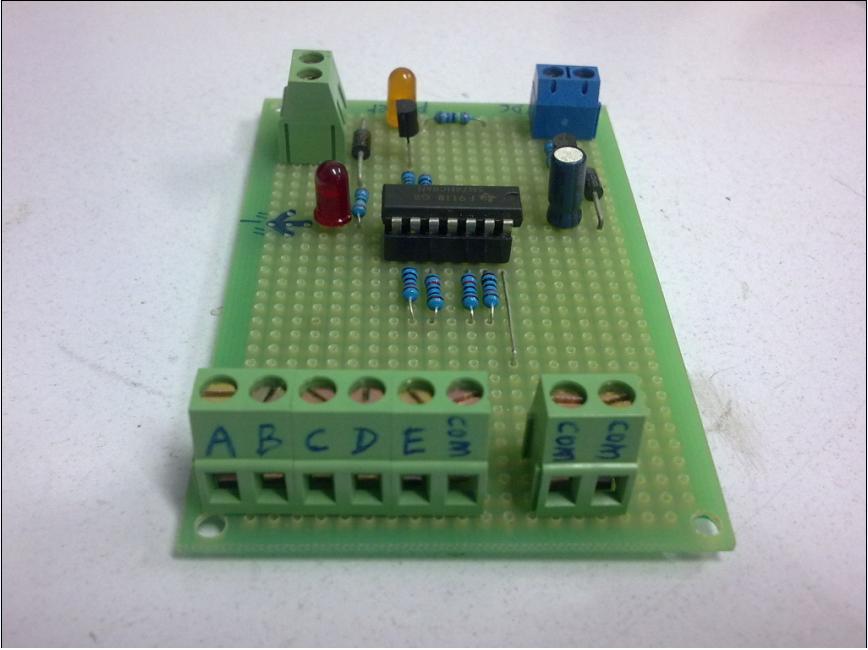

圖中A、B 、C 、D 、E接5個開關，三個COM端相連。
接線方式為開關的一端任意接A、B 、C 、D 、E，開關的另一端接COM。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

21樓發表于: 2013-04-08 04:40

只看該作者 | 小中大

圖片：

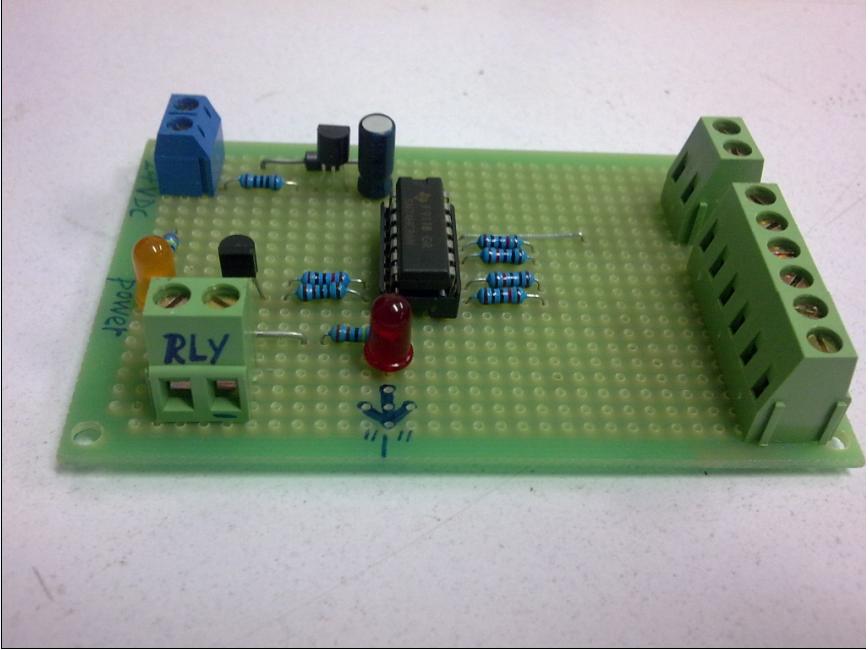

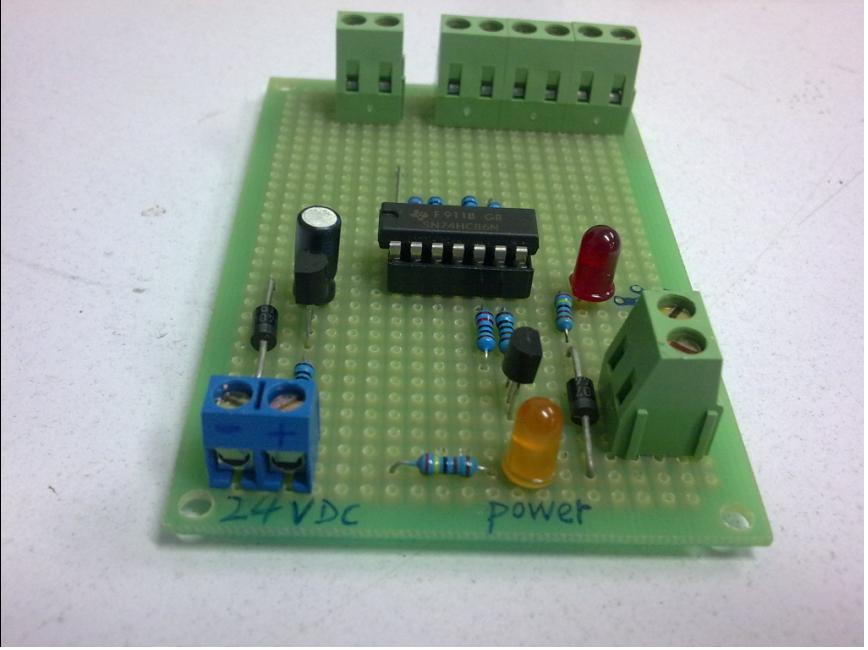

圖中黃色發光二極管為24VDC電源指示燈。紅色發光二極管為繼電器動作指示燈。這里IC電路用5V電就可以了，之所以用24V電源然后轉成5V給IC供電，也是為了驅動后面的24V繼電器而準備。
板子上有兩個二極管1N4007，一個是24V電源反接保護，如果沒有這個二極管，24電源往板子上接反時，三端穩壓器L78L05就會被燒掉。

另一個1N4007是為繼電器失電時泄放回路而準備的，不然，驅動繼電器的三極管容易被繼電器失電時產生的感應電動勢擊穿，影響其使用壽命。
