用第二個時間繼電器常閉觸電控制第一個繼電器線圈用地一個繼電器常來控制第二個繼電器線圈
個時間繼電器

11樓畫的不錯，如果真正裝在機械上用的話還有點……，

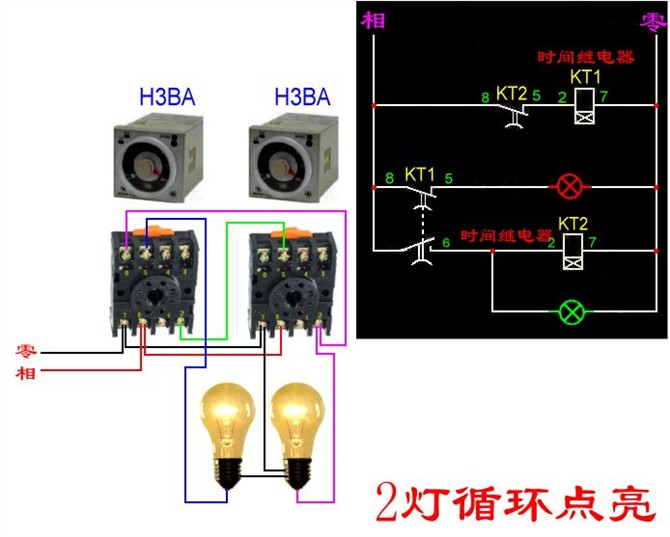

看看這個怎么樣

最省事還是用個DH48S-S搞定

不明白功能要求 ？

利用時間繼電器的瞬時觸頭

條件不明確~

兩個時間繼電器可以的。

如果只使用倆個時間繼電器，PLC編程模擬是沒有問題！但按照梯形圖實際接線是不可以的，要加中間繼電器的！

引用

引用第20樓王志勇愛媳婦于2013-11-11 09:09發表的  :
如果只使用倆個時間繼電器，PLC編程模擬是沒有問題！但按照梯形圖實際接線是不可以的，要加中間繼電器的！

兩個繼電器完全可實現

不明白. 兩個時間繼電器互循環是啥意思??

是第一個計時完成 接第二個開始計時

第二個計時完成回頭去計時第一個嗎??

如果是這樣 不就變成

LDI T1----------------------T0 K10

LD  T0----------------------T1 K15

這樣子不說是PLC 實際電路也接得出來的

可這也未免太簡單了 不合理

樓主還是應該說明清楚些...

引用

引用第14樓ffd001于2013-11-09 13:53發表的  :
看看這個怎么樣

實物圖有軟件直接畫嗎？透露一下哈
