想用絕對值編碼器定位，和PLC進行連接，但不知道如何接線，接線應該注意什么？

bogegongkong

什么是生活，生活就是活著。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 427 個
工控威望: 414 點
下載積分: 2444 分
在線時間: 563(小時)
注冊時間: 2007-07-06
最后登錄: 2025-09-28
查看bogegongkong的主題 / 回貼

1樓發表于: 2013-12-25 14:07

只看該作者 | 小中大

一般絕對值編碼器常用格雷碼，根據編碼器輸出的電壓情況，如為DC24V，負極輸出，可直接接在X點上，然后可以用程序（FX PLC）或格雷碼轉換指令（Q PLC）轉換成10進制的數據。

熟悉輪胎生產工藝流程。專業制造車胎生產設備。提供輪胎工廠公用工程設計，安裝。提供輪胎生產設備改造升級服務。愿與各同行探討工控問題：QQ 1987857377

jk090901

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 138 個
工控威望: 288 點
下載積分: 899 分
在線時間: 116(小時)
注冊時間: 2009-09-14
最后登錄: 2025-05-02
查看jk090901的主題 / 回貼

2樓發表于: 2013-12-25 21:51

只看該作者 | 小中大

就當作一排按鈕，連到X點上

dymyts

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 105 點
下載積分: 626 分
在線時間: 7(小時)
注冊時間: 2012-06-27
最后登錄: 2014-01-19
查看dymyts的主題 / 回貼

3樓發表于: 2013-12-25 22:24

只看該作者 | 小中大

不知道怎么用啊

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1694 個
工控威望: 5548 點
下載積分: 24826 分
在線時間: 303(小時)
注冊時間: 2008-05-05
最后登錄: 2025-09-28
查看yamqq的主題 / 回貼

4樓發表于: 2013-12-27 08:22

只看該作者 | 小中大

是個麻煩的事情，如果用三菱plc他的數據轉換要自己編程要考慮程序周期的問題，用歐姆龍的plc吧，他有專門的絕對值編碼器輸入模塊

這個人很懶，什么也沒有留下！

hafatahaha

臺達代理

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1322 個
工控威望: 1334 點
下載積分: 2535 分
在線時間: 398(小時)
注冊時間: 2012-09-26
最后登錄: 2019-01-19
查看hafatahaha的主題 / 回貼

5樓發表于: 2013-12-27 11:28

只看該作者 | 小中大

直接接X點，指令讀取就可以了，很方便。

上海承接工業電氣自動化項目工程 461946157@qq.com 13162651373
臺達,三菱（變頻器，pllc，伺服，人機，溫控器）進口變送器，傳感器，視覺

jinle520

QQ:229441204

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 490 個
工控威望: 697 點
下載積分: 2534 分
在線時間: 491(小時)
注冊時間: 2013-05-31
最后登錄: 2025-09-29
查看jinle520的主題 / 回貼

6樓發表于: 2013-12-30 16:26

只看該作者 | 小中大

圖片：

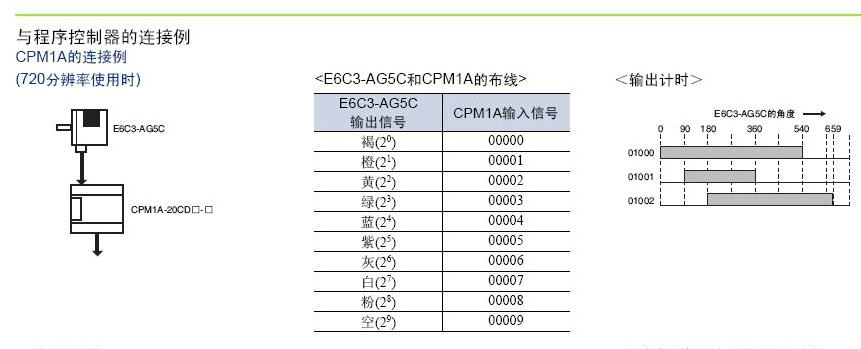

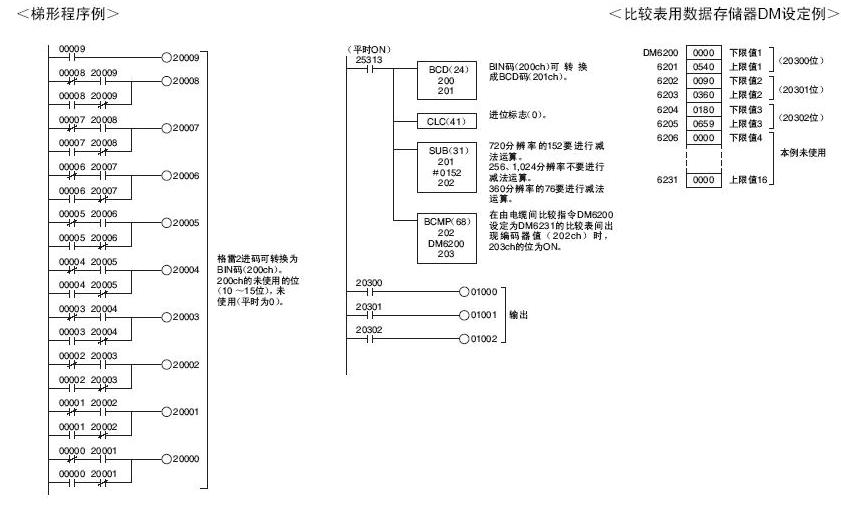

歐姆龍的例子，希望對你有幫助。

小雨點

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 218 個
工控威望: 396 點
下載積分: 8272 分
在線時間: 93(小時)
注冊時間: 2013-11-13
最后登錄: 2025-09-13
查看小雨點的主題 / 回貼

7樓發表于: 2014-01-03 11:59

只看該作者 | 小中大

三菱的直接接X0或X1口就行，這兩個是高速口。

lipingsr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 255 個
工控威望: 419 點
下載積分: 1223 分
在線時間: 232(小時)
注冊時間: 2013-12-01
最后登錄: 2025-09-08
查看lipingsr的主題 / 回貼

8樓發表于: 2014-01-03 16:06

只看該作者 | 小中大

這個估計不行，如果編碼器轉速很底的話可以試試，高速的話輸入點沒這么快的速度

秋雨231

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 839 分
在線時間: 199(小時)
注冊時間: 2013-03-06
最后登錄: 2025-10-01
查看秋雨231的主題 / 回貼

9樓發表于: 2014-02-07 11:04

只看該作者 | 小中大

可以用西門子的S7300-338模塊，這個是SSI通訊接口，專門用于絕對值編碼器的，很方便。

xubaolin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 281 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的主題 / 回貼

10樓發表于: 2014-02-07 20:16

只看該作者 | 小中大

如果編碼器的輸出頻率很高的話，可以采用三菱高速計數器里連接。

zhy0011520

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 182 個
工控威望: 310 點
下載積分: 985 分
在線時間: 21(小時)
注冊時間: 2011-03-10
最后登錄: 2025-09-08
查看zhy0011520的主題 / 回貼

11樓發表于: 2014-02-08 10:21

只看該作者 | 小中大

2的0接X0，2的1接X1,一次類推，軟后通過格雷碼轉換和逆轉換的到想要的二進制，有這個指令
