樓主發表于: 2014-08-25 07:56

只看樓主 | 小中大

圖片：

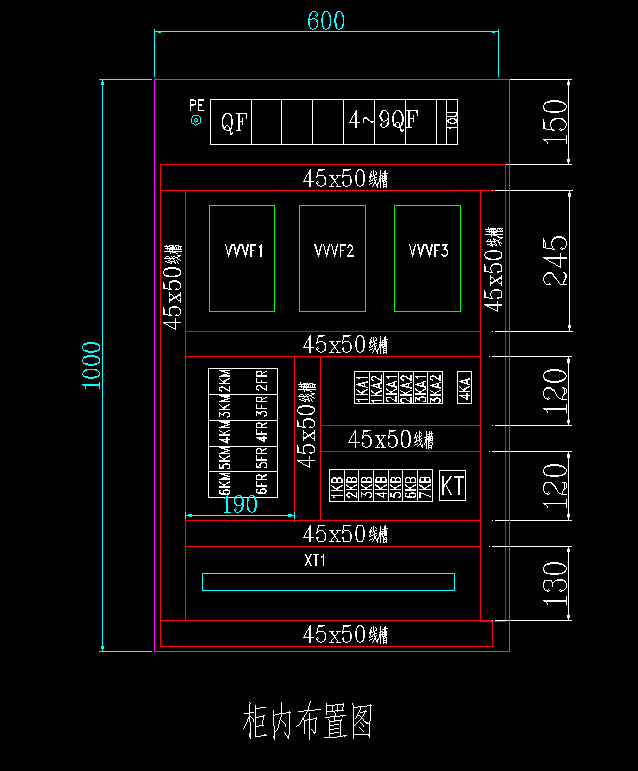

最近在畫安裝板布局時，為了使整個元器件在安裝板上比較均勻分布

把接觸器和熱繼電器橫著畫了，安裝師傅說，重來沒有這種裝法。

請問國標中是否有這方面的規定不允許接觸器橫著裝？

接觸器 CJX2-0910, 熱繼電器 NR2 .

ffd001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的主題 / 回貼

1樓發表于: 2014-08-25 08:05

只看該作者 | 小中大

真沒見過，連手工作坊出的都沒見過

天行健

lnsyzbw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 240 點
下載積分: 7530 分
在線時間: 54(小時)
注冊時間: 2014-05-04
最后登錄: 2018-06-29
查看lnsyzbw的主題 / 回貼

2樓發表于: 2014-08-25 08:42

只看該作者 | 小中大

建議調整一下，上進下出比較好。

seallyzoom

和尚與屠夫的區別，就是一個吃素一個吃葷

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 547 個
工控威望: 758 點
下載積分: 5369 分
在線時間: 421(小時)
注冊時間: 2010-07-23
最后登錄: 2025-09-06
查看seallyzoom的主題 / 回貼

3樓發表于: 2014-08-25 08:43

只看該作者 | 小中大

可以，等于你站著也能吃飯，只不過是布局走線合理性與美觀問題

工程剩貨工控產品，低價處理有需要可聯系，或交流交換學習

xujian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 267 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 594(小時)
注冊時間: 2011-03-25
最后登錄: 2025-10-04
查看xujian的主題 / 回貼

4樓發表于: 2014-08-25 09:03

只看該作者 | 小中大

我這邊有幾臺數控車床就是橫著裝的。

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1162 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

5樓發表于: 2014-08-25 09:12

只看該作者 | 小中大

橫豎不影響使用,但視覺及故障排查可能不便.個人感覺.

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。

19840803

肥仔米

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 505 個
工控威望: 625 點
下載積分: 38496 分
在線時間: 514(小時)
注冊時間: 2007-12-27
最后登錄: 2024-05-29
查看19840803的主題 / 回貼

6樓發表于: 2014-08-25 09:16

只看該作者 | 小中大

建議不要橫著放，因為產生飛弧會引出短路

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 504 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

7樓發表于: 2014-08-25 09:38

只看該作者 | 小中大

引用
引用第6樓19840803于2014-08-25 09:16發表的 :
建議不要橫著放，因為產生飛弧會引出短路

敢問豎著放產生的飛弧就不會短路了嗎？

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 4908 點
下載積分: 7368 分
在線時間: 2577(小時)
注冊時間: 2010-06-24
最后登錄: 2025-10-06
查看znz43的主題 / 回貼

8樓發表于: 2014-08-25 09:42

只看該作者 | 小中大

:接觸器不能橫著安裝，因為觸點上的滅弧罩的通氣空是上下安排的，電弧產生熱空氣向上流動可吹滅電弧，橫了空氣不好流動，不利滅弧。

本帖最近評分記錄：

下載積分:+1(注冊中心) 熱心助人！

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 504 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

9樓發表于: 2014-08-25 10:18

只看該作者 | 小中大

引用
引用第8樓znz43于2014-08-25 09:42發表的 :
:接觸器不能橫著安裝，因為觸點上的滅弧罩的通氣空是上下安排的，電弧產生熱空氣向上流動可吹滅電弧，橫了空氣不好流動，不利滅弧。

謝謝，點睛之筆，學習了。

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 529 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

10樓發表于: 2014-08-25 10:23

只看該作者 | 小中大

可以橫著裝的，一般空間小上下不好走線只有左右走向了

理論初學者

有需要才有進步，俺不管啥都會滿足你！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 767 點
下載積分: 7434 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的主題 / 回貼

11樓發表于: 2014-08-25 10:34

只看該作者 | 小中大

你說闖紅燈可以闖不，可以；你花線可以做動力線不，可以；你說接觸器可以橫著用不，可以；

[ 此帖被理論初學者在2014-08-26 09:10重新編輯 ]
