工控人家園 西門子工控論壇 西門子V20變頻器求助

小草義飛

混日子就是慢性自殺

級別: 家園常客

精華主題: 0
發帖數量: 31 個
工控威望: 518 點
下載積分: 6255 分
在線時間: 27(小時)
注冊時間: 2012-12-20
最后登錄: 2025-04-12
查看小草義飛的主題 / 回貼

樓主發表于: 2017-07-25 13:40

只看樓主 | 小中大

各位大能，我現在需要使用西門子V20變頻器控制電機正反轉和三段速運行，但是我在使用手冊上沒找到這個要求的相關接線設置方法，先希望各位大能，不吝賜教，詳細解說一下吧，謝謝！

永恒14

級別: 略有小成

精華主題: 0
發帖數量: 324 個
工控威望: 451 點
下載積分: 13983 分
在線時間: 232(小時)
注冊時間: 2014-12-17
最后登錄: 2023-04-09
查看永恒14的主題 / 回貼

1樓發表于: 2017-08-04 18:01

只看該作者 | 小中大

圖片：

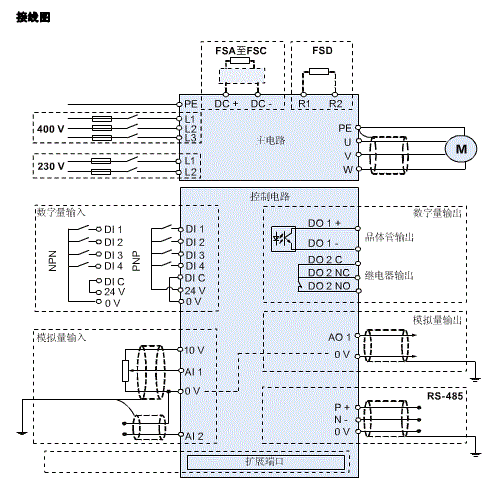

通過變頻器內參數調整,可以對DI1--DI4端口進行設置,分別為正反轉及固定頻率，接線圖如下圖所示

湛藍小爾

工控交流 Q703935819

級別: 家園常客

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2024-12-10
查看湛藍小爾的主題 / 回貼

2樓發表于: 2017-12-22 15:38

只看該作者 | 小中大

有多段速度調試。或者換個思路，設置好三段速度選擇按鈕，參數里直接寫入速度。

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態
