樓主發表于: 2017-09-04 13:24

只看樓主 | 小中大

三菱O系列PLC怎么實現4個輸出點分別控制8個繼電器，8個繼電器要分別能實現開和關。師傅們用CD4028可以實現嗎？

[ 此帖被我不是老板在2017-09-04 13:42重新編輯 ]

jxz123130

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 144 點
下載積分: 1321 分
在線時間: 7(小時)
注冊時間: 2017-08-25
最后登錄: 2021-12-31
查看jxz123130的主題 / 回貼

1樓發表于: 2017-09-04 13:28

只看該作者 | 小中大

巧婦難為無米之炊！

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

2樓發表于: 2017-09-04 14:10

只看該作者 | 小中大

74HC138 3-to-8 line decoder/demultiplexer; inverting就可以。。。

74HC138_NXP_2012.pdf (212 K) 下载次数:99

本帖最近評分記錄：

下載積分:+2(li051005) 熱心助人！

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

3樓發表于: 2017-09-04 14:18

只看該作者 | 小中大

不過74HC138的電壓是5V的，要用24V估計還要加光耦隔離一下。。。

daiz63

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 687 點
下載積分: 1681 分
在線時間: 84(小時)
注冊時間: 2017-03-15
最后登錄: 2021-06-13
查看daiz63的主題 / 回貼

4樓發表于: 2017-09-04 14:31

只看該作者 | 小中大

4個控制點按理最多可以有16種輸出狀態，
八個繼電器也是16種狀態，
因此用梯度可以控制。

daiz@yaskawa.com.cn

daiz63

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 687 點
下載積分: 1681 分
在線時間: 84(小時)
注冊時間: 2017-03-15
最后登錄: 2021-06-13
查看daiz63的主題 / 回貼

5樓發表于: 2017-09-04 14:33

只看該作者 | 小中大

八個繼電器只能是組合，排列的話就不夠了

daiz@yaskawa.com.cn

abcde12345

abcde12345

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 217 個
工控威望: 1268 點
下載積分: 11159 分
在線時間: 322(小時)
注冊時間: 2012-10-09
最后登錄: 2025-09-30
查看abcde12345的主題 / 回貼

6樓發表于: 2017-09-04 14:37

只看該作者 | 小中大

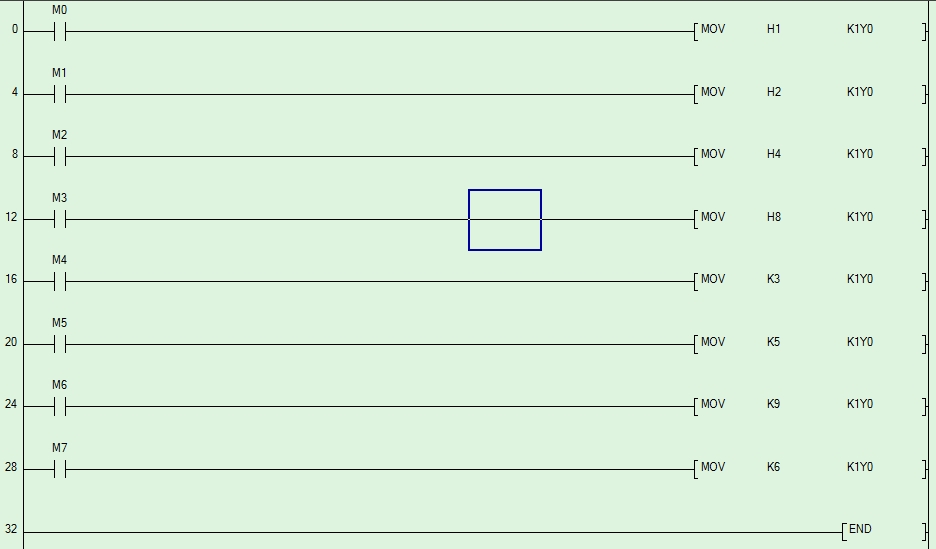

不知道這樣行不行

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1193 個
工控威望: 1763 點
下載積分: 7608 分
在線時間: 587(小時)
注冊時間: 2012-08-31
最后登錄: 2025-09-13
查看sanlihu的主題 / 回貼

7樓發表于: 2017-09-04 15:39

只看該作者 | 小中大

利用四個輸出點組合成16種狀態，去控制8個繼電器是可能的

吉圓電氣 QQ751673698

lyntechme

虛心做人，踏實做事

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 534 個
工控威望: 709 點
下載積分: 12711 分
在線時間: 256(小時)
注冊時間: 2012-03-31
最后登錄: 2023-06-04
查看lyntechme的主題 / 回貼

8樓發表于: 2017-09-04 21:04

只看該作者 | 小中大

74HC138 , 這個要查下手冊

何啟海

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 265 個
工控威望: 383 點
下載積分: 1366 分
在線時間: 143(小時)
注冊時間: 2017-02-20
最后登錄: 2025-08-23
查看何啟海的主題 / 回貼

9樓發表于: 2017-09-04 22:00

只看該作者 | 小中大

有倒騰這高科技的時間都買好模塊了，選擇Q系列基本上都說中大型設備了。這樣的設備不差錢。

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1643 個
工控威望: 1859 點
下載積分: 6461 分
在線時間: 725(小時)
注冊時間: 2014-06-16
最后登錄: 2025-09-23
查看langui的主題 / 回貼

10樓發表于: 2017-09-05 08:14

只看該作者 | 小中大

引用
引用第5樓daiz63于2017-09-04 14:31發表的 :
4個控制點按理最多可以有16種輸出狀態，
八個繼電器也是16種狀態，
因此用梯度可以控制。

4個控制點也就8個狀態，8個繼電器可以達128個狀態，你自己看看編碼和解碼就知道了。

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1643 個
工控威望: 1859 點
下載積分: 6461 分
在線時間: 725(小時)
注冊時間: 2014-06-16
最后登錄: 2025-09-23
查看langui的主題 / 回貼

11樓發表于: 2017-09-05 08:16

只看該作者 | 小中大

74HC138可以實現。
