樓主發表于: 2017-09-11 20:18

只看樓主 | 小中大

接近開關為三線的

ctz556

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 191 點
下載積分: 1229 分
在線時間: 121(小時)
注冊時間: 2013-11-25
最后登錄: 2023-08-07
查看ctz556的主題 / 回貼

1樓發表于: 2017-09-11 20:28

只看該作者 | 小中大

通電后測黑線電平可以的吧

lqbzlqbz

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 931 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的主題 / 回貼

2樓發表于: 2017-09-11 21:38

只看該作者 | 小中大

按顏色區分

gdlghys

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 1139 點
下載積分: 17558 分
在線時間: 128(小時)
注冊時間: 2016-12-04
最后登錄: 2025-10-07
查看gdlghys的主題 / 回貼

3樓發表于: 2017-09-11 22:50

只看該作者 | 小中大

顏色能分出來嗎?要通電測黑線電平吧

wo0712

想飛的鳥，不放棄總能翱翔

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 245 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 269(小時)
注冊時間: 2015-04-29
最后登錄: 2025-10-05
查看wo0712的主題 / 回貼

4樓發表于: 2017-09-12 08:02

只看該作者 | 小中大

通電后信號線輸出24v為PNP 輸出0v位NPN

樓主留言：

真誠感謝！

zhtokokk

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 833 點
下載積分: 59900 分
在線時間: 396(小時)
注冊時間: 2015-03-23
最后登錄: 2025-04-01
查看zhtokokk的主題 / 回貼

5樓發表于: 2017-09-12 11:13

只看該作者 | 小中大

搭電路，通電測試可以。

rongbing

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1162 個
工控威望: 1399 點
下載積分: 29594 分
在線時間: 330(小時)
注冊時間: 2015-02-15
最后登錄: 2025-10-07
查看rongbing的主題 / 回貼

6樓發表于: 2017-09-12 11:47

只看該作者 | 小中大

4樓正解

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

7樓發表于: 2017-09-12 11:58

只看該作者 | 小中大

樓主留言：

真誠感謝！

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2396 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

8樓發表于: 2017-09-12 13:34

只看該作者 | 小中大

看感應器顏色接線位置所對應的點位。來判斷是哪種類型的感應器。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

zgf889

走別人的路，讓別人走投無路

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 620 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的主題 / 回貼

9樓發表于: 2017-09-13 08:52

只看該作者 | 小中大

三根線接線是一樣的，只不過黑線輸出是正值，還是負值。是負值-是NPN，是正值+

zgf889

走別人的路，讓別人走投無路

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 620 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的主題 / 回貼

10樓發表于: 2017-09-13 08:53

只看該作者 | 小中大

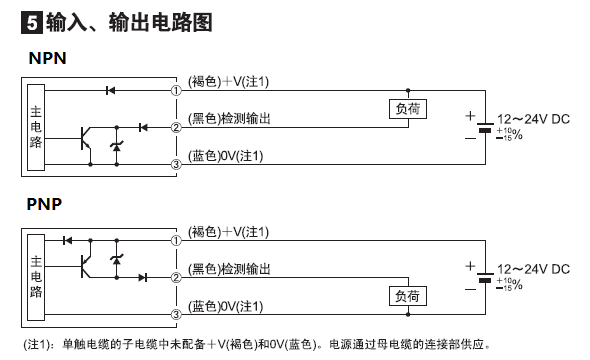

三根線接線是一樣的，只不過黑線輸出是正值，還是負值。是負值-是NPN，是正值+ [upload=1] 則是PNP

wul2.4g

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1882 個
工控威望: 2168 點
下載積分: 48665 分
在線時間: 561(小時)
注冊時間: 2009-07-30
最后登錄: 2025-09-17
查看wul2.4g的主題 / 回貼

11樓發表于: 2017-09-13 15:11

只看該作者 | 小中大

如果沒有型號的話，用數字萬用表，在通電DC24之狀態下，在接近開送前放一鐵塊，有黑表筆接藍色線，紅表筆接光電黑色線，如果有24V電壓讀數，同時反復移動光電前的鐵塊看讀數是否有變化，有變化說明判斷是對的！說明是PNP的，如果讀數很小或為零，將紅表筆接光電棕色線，黑表筆接光電黑色線，讀數為24V為NPN，同時反復移動光電前的鐵塊看讀數是否有變化，有變化說明判斷是對的！有型號的情況下，建議還是查說明書，因為光電還有常閉點和常開點之分！！
