huiyang

huiyang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 288 個
工控威望: 412 點
下載積分: 996 分
在線時間: 117(小時)
注冊時間: 2011-06-16
最后登錄: 2025-05-20
查看huiyang的主題 / 回貼

12樓發表于: 2017-12-08 09:04

只看該作者 | 小中大

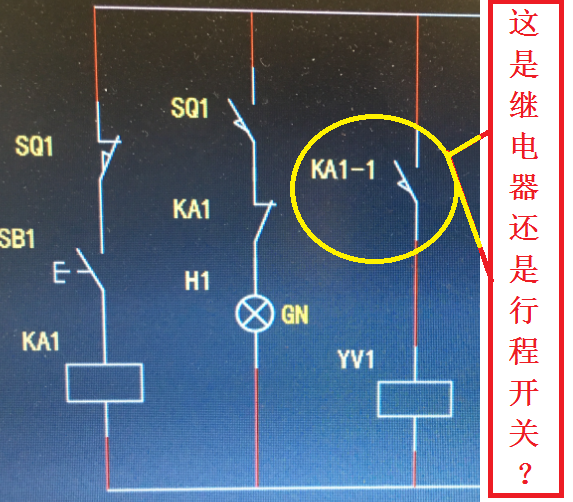

另一個電磁閥，為什么不畫進來？弄個不全的圖在這問阿，用自鎖按鈕，回程時候不還得先把這個按鈕關下？

樓主留言：

那就SA轉換開關。可以吧

flyaway

知識改變命運，學習鑄就人生

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 328 個
工控威望: 5000 點
下載積分: 321 分
在線時間: 273(小時)
注冊時間: 2012-07-29
最后登錄: 2025-08-30
查看flyaway的主題 / 回貼

13樓發表于: 2017-12-08 09:30

只看該作者 | 小中大

既然你問了就說說個人觀點：
1無法自鎖。
2只有啟動，沒有停止。
3行程指示燈沒有必要（個人感覺）
4最好有個復位功能，如果油缸因為某種原因在半路的話，不是太好。
5少一個回程功能，否則就只有一個一次性的動作，無法實現往復運動。
6沒有也是最基本的開關，保險，急停等保護性措施。
只是個人見解，不成熟哈。僅供參考。

樓主留言：

感謝，客戶叫改的，以前確實沒有指示燈。改的原因就是要加燈，沒辦法。這只是一個模型，開關其實選的是選擇開關，油缸是雙向電磁閥，SA轉一邊油缸進。SA轉另一邊，油缸退。現在貌似KA常閉沒有必要啊。

wul2.4g

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1882 個
工控威望: 2168 點
下載積分: 48665 分
在線時間: 561(小時)
注冊時間: 2009-07-30
最后登錄: 2025-09-17
查看wul2.4g的主題 / 回貼

14樓發表于: 2017-12-08 10:25

只看該作者 | 小中大

就這樣不用改了，只要動作對，行程開關總要放線的，只是二芯與三芯的區別，現在的電路過程是循環的，是否能滿足你的工藝要求？按下SB1自鎖按鈕后，油缸伸到位再縮回來，再循環。。。。。。。

文杰工控學習

用心回復，用心交流

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 242 點
下載積分: 3722 分
在線時間: 105(小時)
注冊時間: 2017-05-15
最后登錄: 2023-03-31
查看文杰工控學習的主題 / 回貼

15樓發表于: 2017-12-08 10:57

只看該作者 | 小中大

首先線路是可以的，KA1常閉點是有點多余，如果常閉點有余的話，就這樣接了，樓主，論壇里的水平本來都不一樣，看問題的角度不一樣，你只要提取你需要的就可以，既然你問了，就要允許不同聲音的存在。看來樓主也是個負責的人。為樓主點贊

樓主留言：

感謝，剛?cè)胄小Ｖx謝

路遠求索

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 985 個
工控威望: 1175 點
下載積分: 13921 分
在線時間: 316(小時)
注冊時間: 2017-04-12
最后登錄: 2025-09-30
查看工控菜鳥的主題 / 回貼

16樓發表于: 2017-12-08 11:25

只看該作者 | 小中大

常開怎么自鎖？

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2168 個
工控威望: 17166 點
下載積分: 13472 分
在線時間: 3626(小時)
注冊時間: 2014-01-09
最后登錄: 2025-10-05
查看cjm1234的主題 / 回貼

17樓發表于: 2017-12-08 13:11

只看該作者 | 小中大

這么簡單，搞的太復雜

hjjjq

多見者博，多聞者智，拒諫者塞，專己者孤

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 873 個
工控威望: 1328 點
下載積分: 3950 分
在線時間: 270(小時)
注冊時間: 2012-04-06
最后登錄: 2025-07-20
查看hjjjq的主題 / 回貼

18樓發表于: 2017-12-08 13:51

只看該作者 | 小中大

按你說的圖型符號選擇錯誤

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1170 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的主題 / 回貼

19樓發表于: 2017-12-08 16:52

只看該作者 | 小中大

引用
引用第13樓flyaway于2017-12-08 09:30發表的 :
既然你問了就說說個人觀點：
1無法自鎖。
2只有啟動，沒有停止。
3行程指示燈沒有必要（個人感覺）
4最好有個復位功能，如果油缸因為某種原因在半路的話，不是太好。
.......

這位大神已經說得很清晰了

QQ：611369538
微信：ZMF2KXL

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 653 個
工控威望: 829 點
下載積分: 6757 分
在線時間: 541(小時)
注冊時間: 2008-06-27
最后登錄: 2025-09-26
查看老兔子的主題 / 回貼

20樓發表于: 2017-12-08 20:09

只看該作者 | 小中大

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 643 個
工控威望: 6022 點
下載積分: 4573 分
在線時間: 586(小時)
注冊時間: 2011-03-09
最后登錄: 2025-09-30
查看huiming的主題 / 回貼

21樓發表于: 2017-12-09 09:24

只看該作者 | 小中大

圖的動作是沒有問題的。。。說來說去你就是想把行程開關上的接線省掉，那是不可能的。用無線都有線啊

士林變頻器代理 18312516885

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1305 個
工控威望: 1583 點
下載積分: 3953 分
在線時間: 897(小時)
注冊時間: 2017-11-25
最后登錄: 2025-10-05
查看bruce2020的主題 / 回貼

22樓發表于: 2017-12-09 10:37

只看該作者 | 小中大

這么搞也能可以。招人不？搞個FX3S來。哪有那么麻煩和糾結。半個鐘秒了。

ericzr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 253 點
下載積分: 904 分
在線時間: 7(小時)
注冊時間: 2017-12-04
最后登錄: 2018-02-05
查看ericzr的主題 / 回貼

23樓發表于: 2017-12-09 11:16

只看該作者 | 小中大

電工基礎，電力拖動看來學的不太好。
