樓主發表于: 2017-12-07 20:49

只看樓主 | 小中大

圖片：

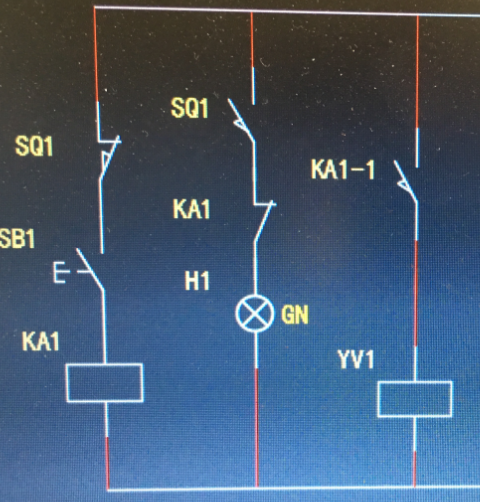

SB1----自鎖開關。
KA1----中間繼電器
SQ1----行程開關
YV1----電磁閥
H1-----指示燈
控制要求很簡單，按鈕按下，繼電器得電，電磁閥得電，油缸動作，碰到限位，斷開繼電器，限位指示燈亮。電路有沒有什么問題。請大家指導。不過接線很麻煩，行程開關都離得遠，拉24V+出去進限位的公共端，從常閉和常開各拉一根線回柜子。還有更簡單的方法嗎？沒有PLC

1421448580

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 238 個
工控威望: 345 點
下載積分: 13374 分
在線時間: 952(小時)
注冊時間: 2015-10-10
最后登錄: 2025-10-03
查看1421448580的主題 / 回貼

1樓發表于: 2017-12-07 20:59

只看該作者 | 小中大

電路很簡單我只能說 看。。。不。。。懂。。。。。

jiangwei

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 454 點
下載積分: 3306 分
在線時間: 288(小時)
注冊時間: 2007-09-24
最后登錄: 2025-09-29
查看jiangwei的主題 / 回貼

2樓發表于: 2017-12-07 21:02

只看該作者 | 小中大

你這個KA1只是點動，那來的自鎖

今天的努換來明天的收獲

jxjalwf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 161 個
工控威望: 287 點
下載積分: 5919 分
在線時間: 606(小時)
注冊時間: 2015-11-09
最后登錄: 2025-10-03
查看jxjalwf的主題 / 回貼

3樓發表于: 2017-12-07 21:11

只看該作者 | 小中大

指示燈上的KA1 有作用么？

樓主留言：

好像確實沒什么用啊。多謝。限位直接就可以了

qq317438652

工控小學生

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 191 個
工控威望: 4379 點
下載積分: 1289 分
在線時間: 336(小時)
注冊時間: 2015-10-07
最后登錄: 2025-03-11
查看qq317438652的主題 / 回貼

4樓發表于: 2017-12-07 21:16

只看該作者 | 小中大

電路應該有問題，不能用自鎖開關，要用KA1的觸點自鎖才可以，不然無法復位。電磁閥用2位帶彈簧的。最好接線驗證一下

菜鳥的工控人生

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1305 個
工控威望: 1583 點
下載積分: 3953 分
在線時間: 897(小時)
注冊時間: 2017-11-25
最后登錄: 2025-10-05
查看bruce2020的主題 / 回貼

5樓發表于: 2017-12-07 21:51

只看該作者 | 小中大

這個電路圖要素不足。有啟動。肯定要有停止開關。建議不要拿這些題目來練習了。就算練得溜，后續接觸新的，可能還會進退六難。這種題要隨時絕殺才是。

樓主留言：

自鎖按鈕，再按一下就關了

suiyaowen

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 251 點
下載積分: 6742 分
在線時間: 148(小時)
注冊時間: 2009-02-27
最后登錄: 2023-04-26
查看suiyaowen的主題 / 回貼

6樓發表于: 2017-12-08 08:26

只看該作者 | 小中大

比較新穎，不過沒有這樣用的。你的指示燈好像類似脈沖閃一下？

潘工pym

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 173 點
下載積分: 841 分
在線時間: 41(小時)
注冊時間: 2016-12-17
最后登錄: 2020-04-25
查看潘工pym的主題 / 回貼

7樓發表于: 2017-12-08 08:39

只看該作者 | 小中大

SB1----是自鎖開關的情況下是可以實現要求的，但你油缸不用回程嗎？

樓主留言：

油缸回程是另一個電磁閥，雙向的，感謝，貌似KA1的常閉多余了啊

252003046

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 1486 分
在線時間: 13(小時)
注冊時間: 2015-09-07
最后登錄: 2017-12-08
查看252003046的主題 / 回貼

8樓發表于: 2017-12-08 08:44

只看該作者 | 小中大

問題多，沒有停止，只是點動，沒有保險，急停

老大很悲傷

冰凍三尺非一日之寒

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 294 個
工控威望: 526 點
下載積分: 4025 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2025-09-04
查看老大很悲傷的主題 / 回貼

9樓發表于: 2017-12-08 08:45

只看該作者 | 小中大

SB1已經說了自鎖開關。按下去鎖住那種。電路有什么問題，KA1吸合，油缸一直走，直到把限位常閉給斷開，電路自然會斷開，要什么停止按鈕，限位常閉斷開，常開接通，KA1斷電，KA1常閉接通，指示燈亮。有什么問題，請明說，不要光說有問題。謝謝。
