早起鳥有蟲吃

級別: 略有小成

精華主題: 0
發帖數量: 98 個
工控威望: 224 點
下載積分: 3372 分
在線時間: 58(小時)
注冊時間: 2017-08-15
最后登錄: 2024-12-30
查看早起鳥有蟲吃的主題 / 回貼

樓主發表于: 2018-04-19 22:07

只看樓主 | 小中大

現手中有個FX3U-16MR/ds plc，輸出部分如何接線。
我這里輸出上下兩排，第一排打頭的是 · y0------y7 ·第二排同第一排一樣。
我想知道 · 是代表com端么，應該如何接線呢？

bnnyygy

bnnyygy

級別: 家園常客

精華主題: 0
發帖數量: 541 個
工控威望: 651 點
下載積分: 1905 分
在線時間: 595(小時)
注冊時間: 2016-09-20
最后登錄: 2025-04-30
查看bnnyygy的主題 / 回貼

1樓發表于: 2018-04-19 22:44

只看該作者 | 小中大

看手冊吧，MR 繼電器的不怕燒哈哈

yrm258

人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。

級別: 論壇先鋒

精華主題: 0
發帖數量: 356 個
工控威望: 1226 點
下載積分: 1125 分
在線時間: 90(小時)
注冊時間: 2015-09-11
最后登錄: 2025-02-17
查看yrm258的主題 / 回貼

2樓發表于: 2018-04-20 08:10

只看該作者 | 小中大

COM就是Y0--Y7的共公端，通常是COM接外部電源負----從Y0---Y7出來經過----負載---電源正。OK

本帖最近評分記錄：

下載積分:+1(早起鳥有蟲吃) 熱心助人！

人生沒有如果只有后果

1406606700

級別: 論壇先鋒

精華主題: 0
發帖數量: 207 個
工控威望: 1130 點
下載積分: 3716 分
在線時間: 385(小時)
注冊時間: 2016-10-12
最后登錄: 2025-04-29
查看1406606700的主題 / 回貼

3樓發表于: 2018-04-20 08:23

只看該作者 | 小中大

16MR的一個當輸出點，一個當COM點

本帖最近評分記錄：

下載積分:+1(早起鳥有蟲吃) 熱心助人！

崔云超

級別: 探索解密

精華主題: 0
發帖數量: 20 個
工控威望: 141 點
下載積分: 752 分
在線時間: 6(小時)
注冊時間: 2014-04-13
最后登錄: 2022-08-11
查看崔云超的主題 / 回貼

4樓發表于: 2018-04-22 15:14

只看該作者 | 小中大

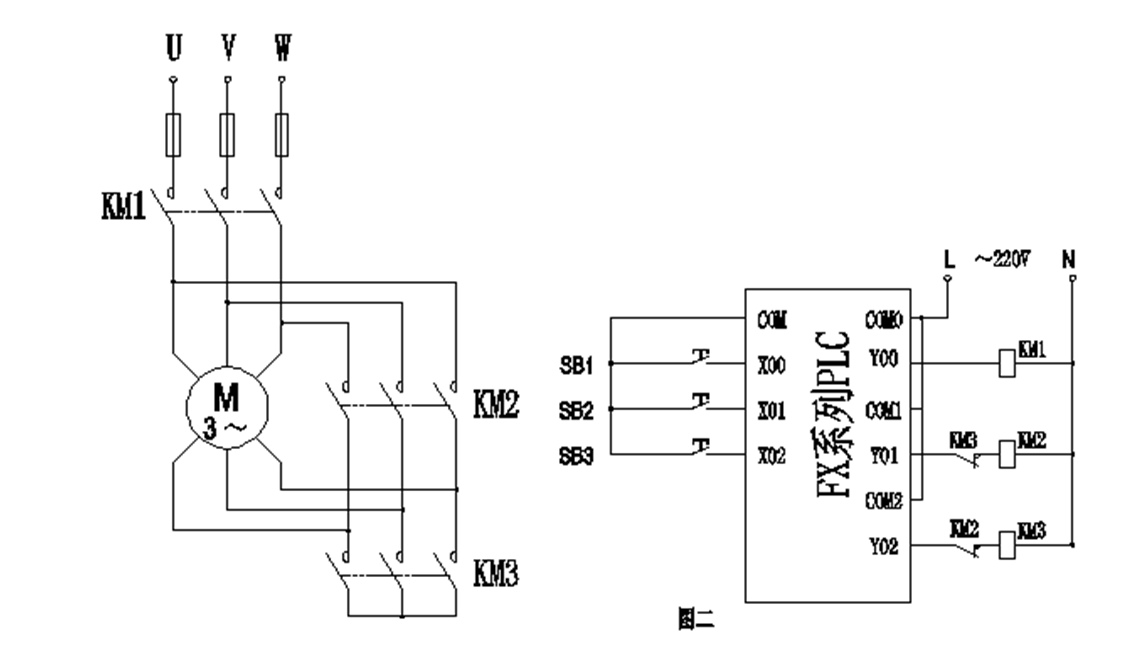

圖片：

自己看看吧

本帖最近評分記錄：

下載積分:+1(yilihong) 真是好人！
