工控人家園 西門子工控論壇 西門子S7-1200 PWM波形輸出失真問題？

luanhong

級別: 家園�？�

精華主題: 0
發帖數量: 24 個
工控威望: 663 點
下載積分: 1758 分
在線時間: 65(小時)
注冊時間: 2012-12-11
最后登錄: 2019-10-05
查看luanhong的主題 / 回貼

樓主發表于: 2018-10-12 11:26

只看樓主 | 小中大

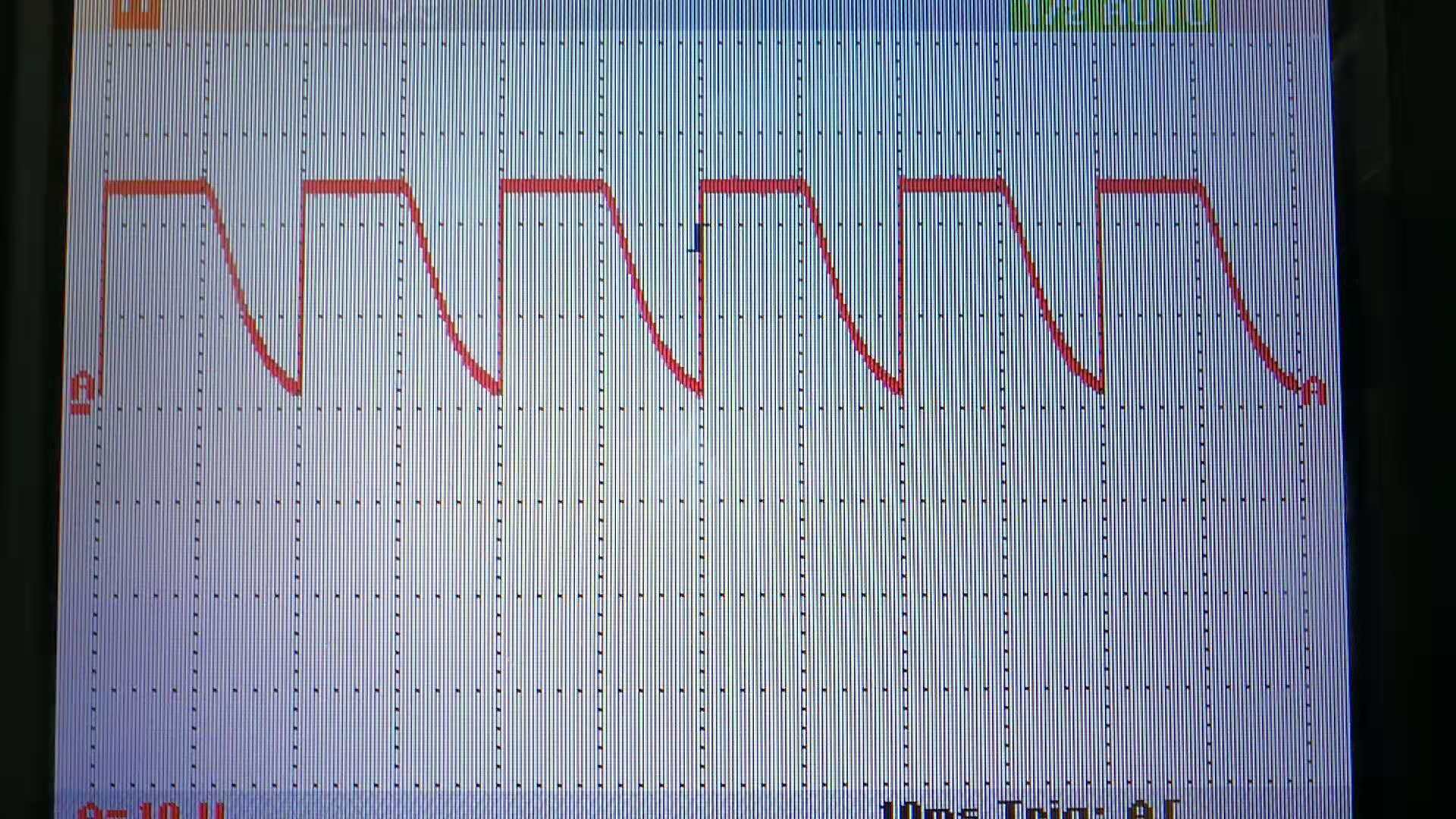

圖片：

請教下各位大神：
我使用西門子的PWM模塊，Q0.0輸出周期20ms波形就失真了，頻率在高點就更嚴重了。有大神碰到過這種情況嗎？同樣的設置用DQ4X24V的板卡輸出波形很好。但是用自帶的就是不行。是不是哪里設置錯了？

hdkcxym

行者無疆勇者無畏

級別: 探索解密

精華主題: 0
發帖數量: 14 個
工控威望: 103 點
下載積分: 433 分
在線時間: 51(小時)
注冊時間: 2014-11-22
最后登錄: 2019-04-14
查看hdkcxym的主題 / 回貼

1樓發表于: 2018-10-12 13:27

只看該作者 | 小中大

濾波按照手冊設置正確嗎

leechonghua

級別: 論壇先鋒

精華主題: 0
發帖數量: 762 個
工控威望: 1855 點
下載積分: 2307 分
在線時間: 1065(小時)
注冊時間: 2011-06-01
最后登錄: 2025-04-13
查看leechonghua的主題 / 回貼

2樓發表于: 2018-10-12 13:47

只看該作者 | 小中大

輸出加下拉電阻試試

luanhong

級別: 家園常客

精華主題: 0
發帖數量: 24 個
工控威望: 663 點
下載積分: 1758 分
在線時間: 65(小時)
注冊時間: 2012-12-11
最后登錄: 2019-10-05
查看luanhong的主題 / 回貼

3樓發表于: 2018-10-12 13:58

只看該作者 | 小中大

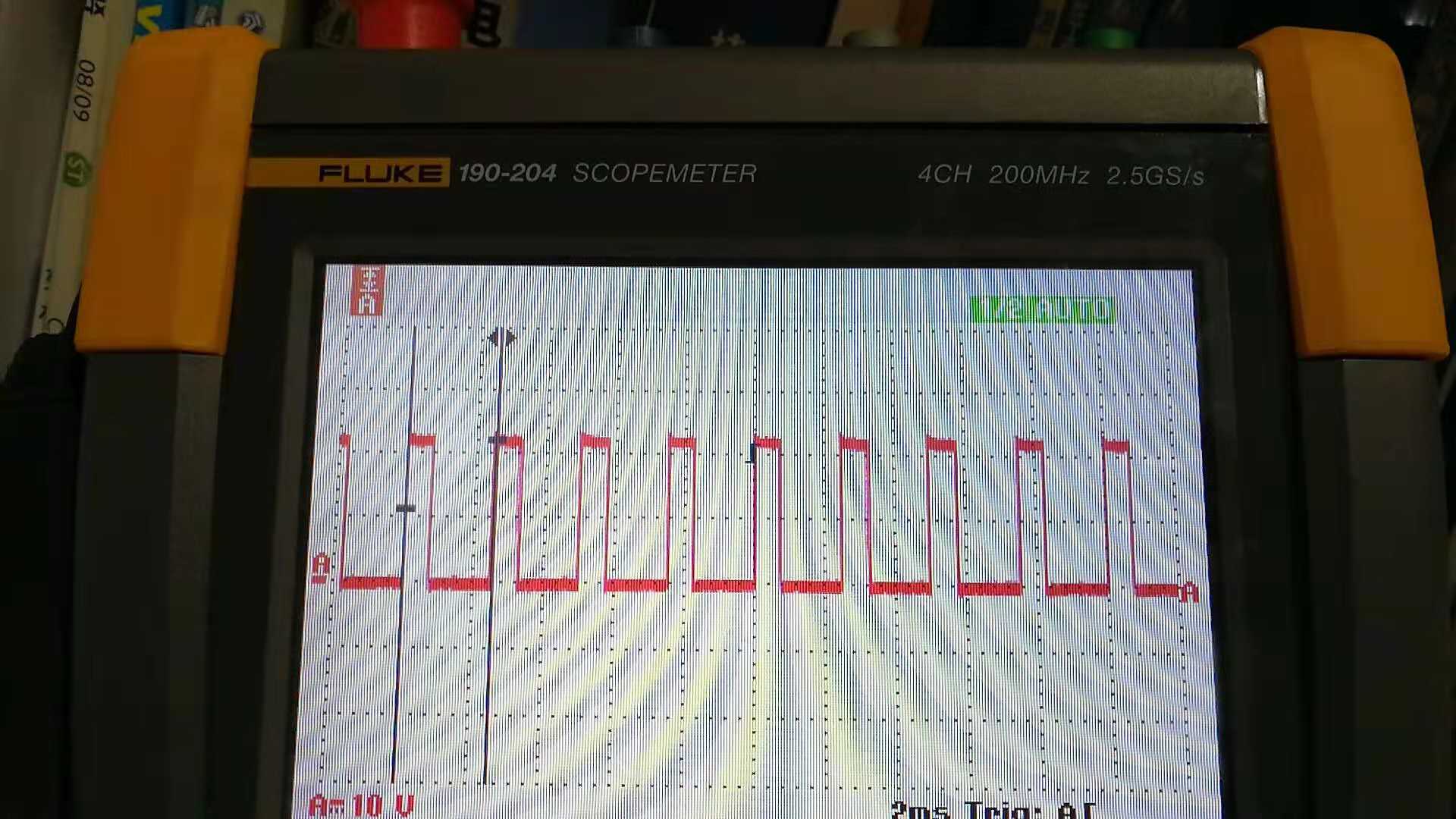

圖片：

加個下拉電阻，果然好很多！

luanhong

級別: 家園�？�

精華主題: 0
發帖數量: 24 個
工控威望: 663 點
下載積分: 1758 分
在線時間: 65(小時)
注冊時間: 2012-12-11
最后登錄: 2019-10-05
查看luanhong的主題 / 回貼

4樓發表于: 2018-10-12 13:59

只看該作者 | 小中大

輸入有濾波設置，輸出沒有吧？
