耿振環
級別: 正式會員
精華主題: 0
發帖數量: 13 個
工控威望: 79 點
下載積分: 794 分
在線時間: 11(小時)
注冊時間: 2020-02-27
最后登錄: 2024-04-22
查看耿振環的 主題 / 回貼
樓主  發表于: 2020-03-05 20:32

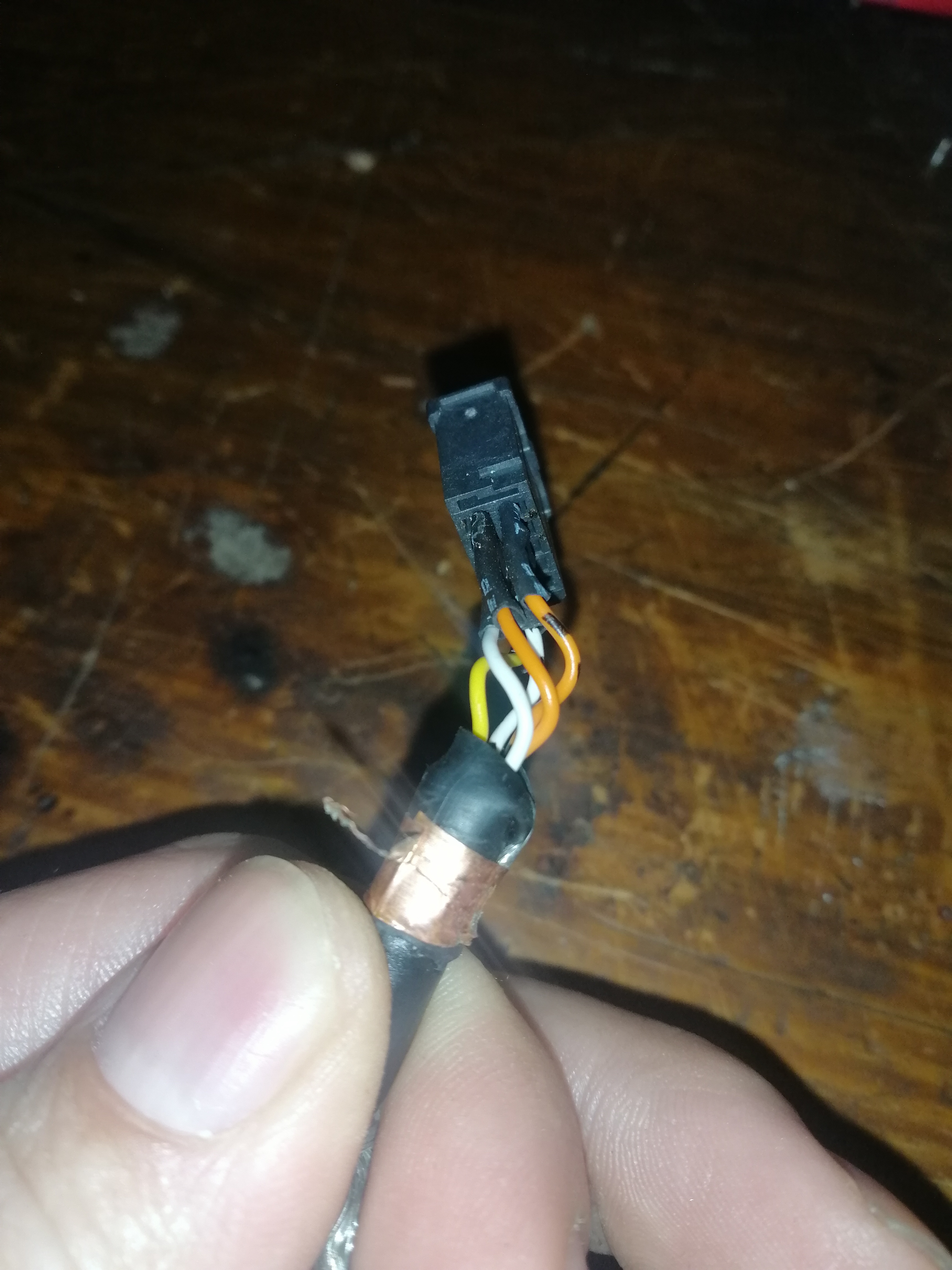

描述:伺服側
圖片:

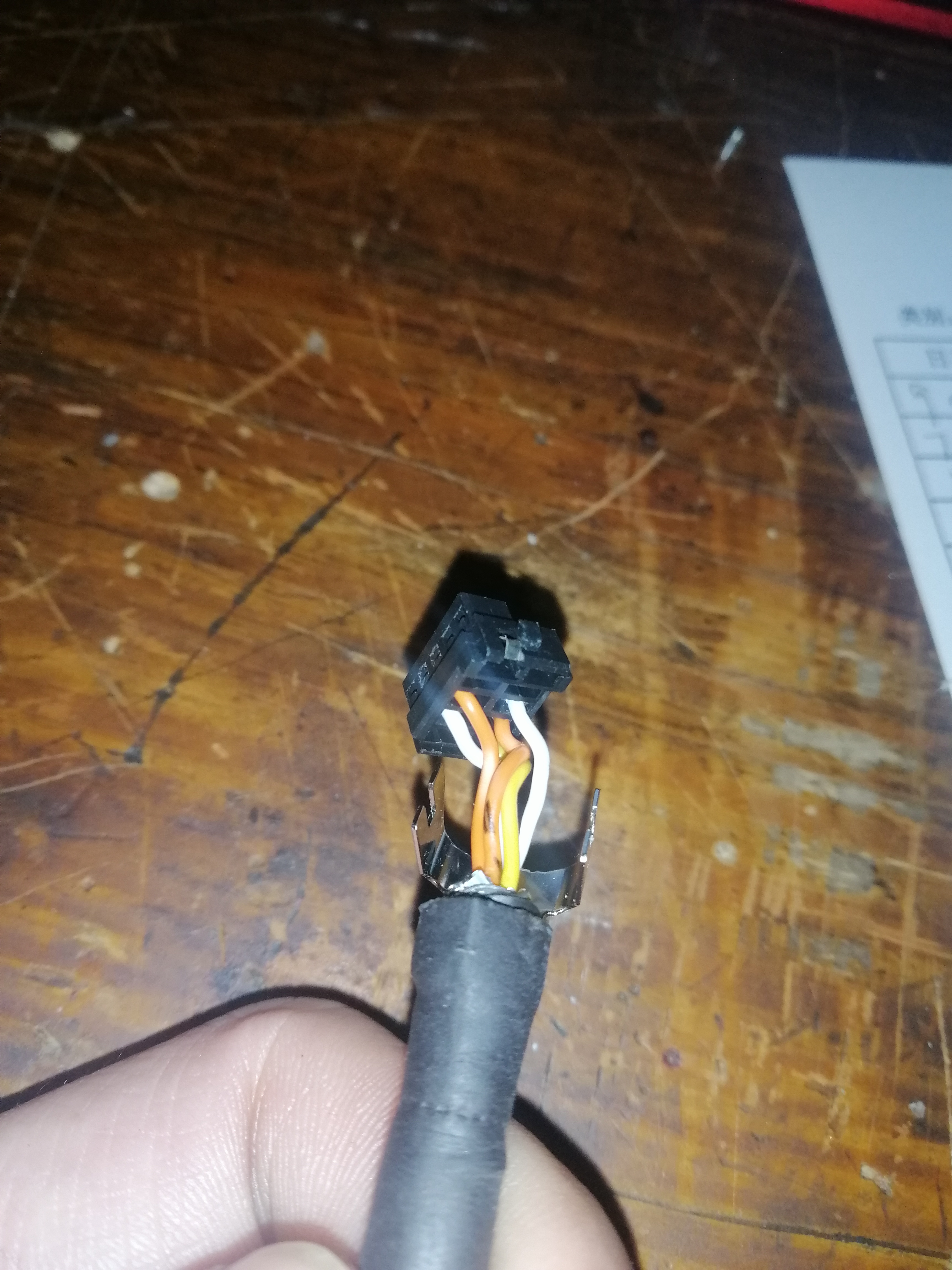

描述:電機側
圖片:

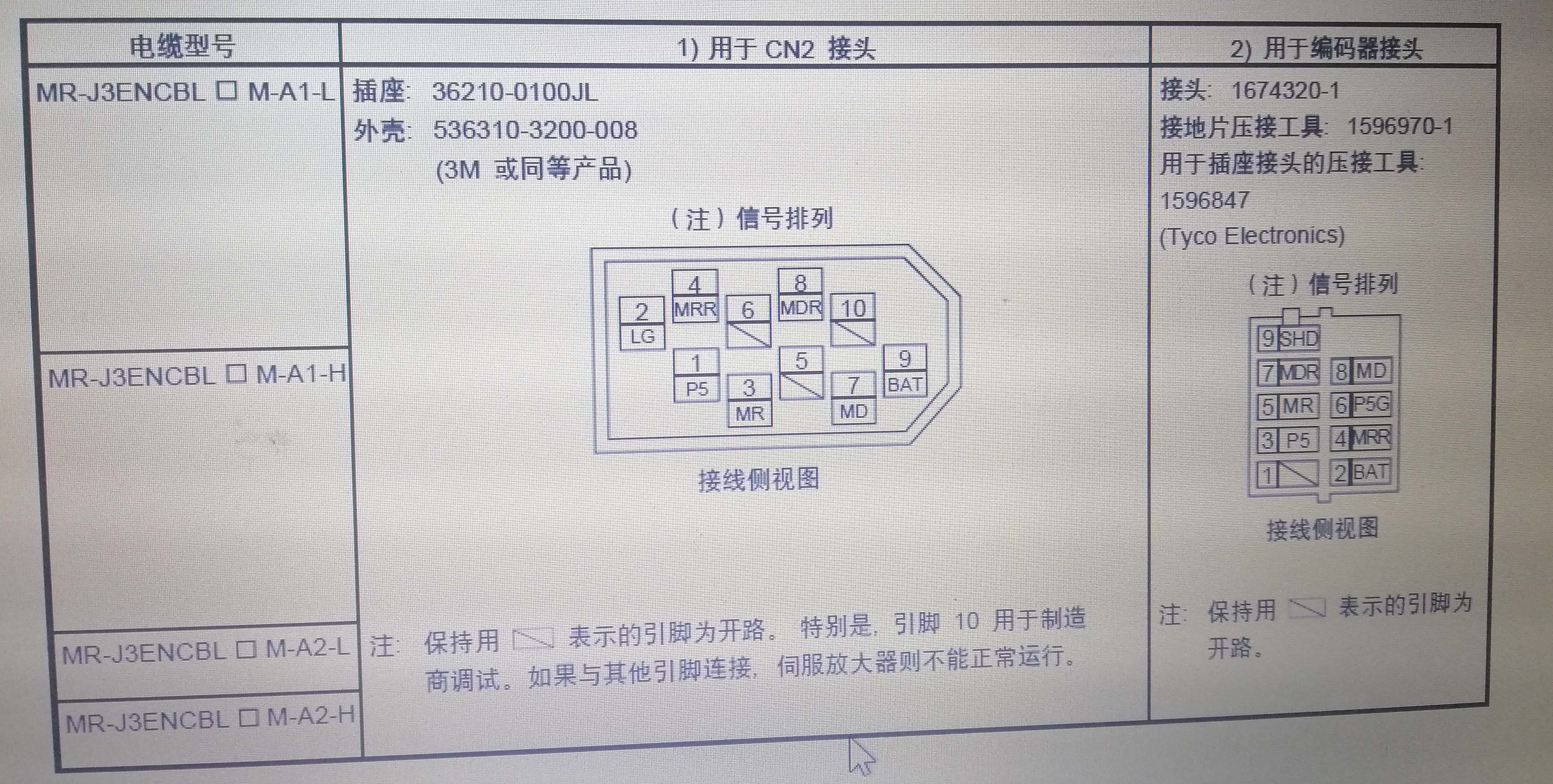

描述:手冊
圖片:
在閑魚買了一套MR-J3-10B伺服和HF-KP13電機,電機是剪線的,收貨后按照線芯顏色接好線上電報警16,意思是編碼器斷線,檢查發現按線芯顏色接法和手冊不一樣,按手冊重新接線后通電報AB故障,而且無法鏈接電腦,現請各位老師指導下哪種接線正確圖片如下,電機側拆開如下,棕色是5V,宗黑是0V,兩白色是數據,黃色是電池可以不考慮,兩種接法的不同是數據和電源相反。黃色是電池BAT,接法一樣,
[ 此帖被耿振環在2020-03-05 22:40重新編輯 ]
耿振環
級別: 正式會員
精華主題: 0
發帖數量: 13 個
工控威望: 79 點
下載積分: 794 分
在線時間: 11(小時)
注冊時間: 2020-02-27
最后登錄: 2024-04-22
查看耿振環的 主題 / 回貼
1樓  發表于: 2020-03-05 20:38
伺服側接線沒問題,主要是電機側與手側不同,手冊上兩根宗色和白色相反,自己接編碼器電纜的時候一定要注意線顏色不一定一樣,與電腦鏈接失敗是我的編程線沒有屏蔽,換一個就好了,目前問題都解決了,謝謝各位老師了!!!
[ 此帖被耿振環在2020-03-06 20:07重新編輯 ]
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
2樓  發表于: 2020-03-06 11:19
這個編碼器電纜的型號是 MR-J3ENCBL5M-A1-L
5M代表5米長,也有2米,3米,10米長的。

5米的網上才賣幾十塊錢一根。

由于電纜是人工制作的,所以有可能存在質量問題。
樓主留言:
電纜是剪線的,一共才二十公分,懷疑編碼器故障
打個醬油,懂的不多
水平有限,能幫則幫
互相幫助,共同進步
hzhcdy
級別: 家園常客
精華主題: 0
發帖數量: 693 個
工控威望: 846 點
下載積分: 1406 分
在線時間: 576(小時)
注冊時間: 2008-12-22
最后登錄: 2025-04-25
查看hzhcdy的 主題 / 回貼
3樓  發表于: 2020-03-06 16:02
16是編碼器通訊故障,
AB說明你的編碼器線已經接對了!驅動器連上電機了!現在在等上位定位模塊的通訊!
樓主留言:
你說的對,顯示AB時編碼器已經連接,剛試機已經可以正常運轉,哎!好心的賣家又發了一個電機過來,要不要告訴他呢?
本帖最近評分記錄:
  • 下載積分:+1(耿振環)
