工控人家園 三菱工控論壇 HMI 無法顯示PLC數據問題

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3401 個
工控威望: 21016 點
下載積分: 37672 分
在線時間: 1829(小時)
注冊時間: 2010-01-03
最后登錄: 2025-10-07
查看tkggtdkjpl的主題 / 回貼

12樓發表于: 2021-02-24 09:08

只看該作者 | 小中大

圖片中你的數據第一位是空格
一般數據最后一位才是空格

空格的 2#碼怎么對不上

自動化單機，生產線，項目編程調試！

〇·微塵ベ

級別: 論壇先鋒

精華主題: 0
發帖數量: 329 個
工控威望: 1178 點
下載積分: 3199 分
在線時間: 290(小時)
注冊時間: 2020-04-11
最后登錄: 2025-09-17
查看〇·微塵ベ的主題 / 回貼

13樓發表于: 2021-02-25 08:41

只看該作者 | 小中大

引用
引用第12樓tkggtdkjpl于2021-02-24 09:08發表的 :
圖片中你的數據第一位是空格
一般數據最后一位才是空格

數據“空格”的 2# 0010 0000 不是這個嗎？圖片上的怎么顯示是 2# 0000 0010

這個差異是怎么回事？

zhou1211

級別: 略有小成

精華主題: 1 篇
發帖數量: 208 個
工控威望: 363 點
下載積分: 1174 分
在線時間: 66(小時)
注冊時間: 2013-11-04
最后登錄: 2025-01-09
查看zhou1211的主題 / 回貼

14樓發表于: 2021-03-03 14:15

只看該作者 | 小中大

引用
引用樓主〇·微塵ベ于2021-02-21 16:42發表的 HMI 無法顯示PLC數據問題 :
Q02 CPU地址里監視有數據，可是HMI上卻顯示不出來

線查了，沒有問題，協議設置也沒有找到問題。請大神們指點指點，問題出在哪？

你這不算事，顯示中文可能會有些HMI要特殊設定

zhou1211

級別: 略有小成

精華主題: 1 篇
發帖數量: 208 個
工控威望: 363 點
下載積分: 1174 分
在線時間: 66(小時)
注冊時間: 2013-11-04
最后登錄: 2025-01-09
查看zhou1211的主題 / 回貼

15樓發表于: 2021-03-03 14:18

只看該作者 | 小中大

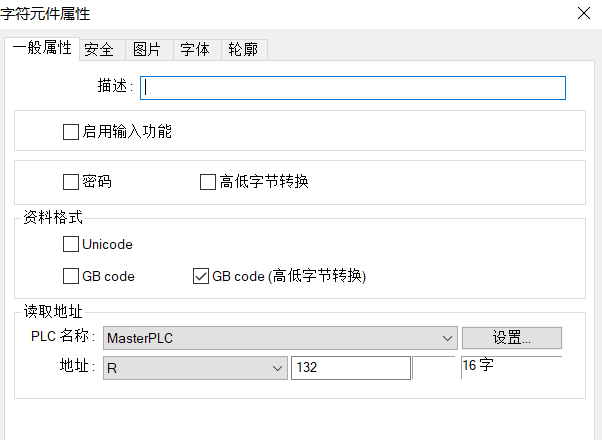

圖片：

看看你設置是不是有問題，我這中文顯示都沒問題

11202120

級別: 正式會員

精華主題: 0
發帖數量: 43 個
工控威望: 73 點
下載積分: 607 分
在線時間: 5(小時)
注冊時間: 2020-06-08
最后登錄: 2021-03-18
查看11202120的主題 / 回貼

16樓發表于: 2021-03-03 16:47

只看該作者 | 小中大

很明顯的寄存器地址沒填對

最好是把數據重新move一下，弄到別的寄存器
