不知道大家有沒有遇到過直流供電的加熱器，多數情況下加熱器都是交流供電比較常見。最近遇到一個項目是直流供電，固態繼電器控制。客戶要求加熱器斷線過流要報警，如果用電流傳感器檢測電流，然后信號給PLC，成本有點高，領導不同意。不知道大家遇到過這個情況嗎。一個電流變送器外接一個模擬量模塊 才能搞定。問了很多人，有人介紹了這個US16，想定過來用。
不知道有人用過嗎？用過的交流一下哇  謝謝！
具體參數如下：
電流范圍： 5A  20A  50A  100A  200A  500A
電        源：  DC24V   220V 可選
累時功能： 自動累計加熱器運行時間
跟蹤方式： 自動跟蹤
安裝方式： 默認導軌安裝  可選面板安裝

這是說明書
US16-C.pdf (3824 K) 下载次数:27

直流電流表有的帶模擬量輸出

檢測直流加熱器斷線   和直流變送器 功能有不同

有個省錢的辦法不知當講不當講
并聯一個繼電器來，常開點信號給到PLC，檢測斷線~~~~
串一個熔斷器，放個電阻絲，限流~~~~

你的想法 是否認真思考過？  繼電器并聯到哪？ 并聯到加熱管2端？加熱器的供電沒了可以檢測到。 你認為這樣可以檢測到加熱器斷線？
加熱管斷線 是內部斷線  這個時候 加熱器兩端仍然有電壓的，如何能判斷斷線。 加熱器斷線要檢測電流。

加熱器串聯欠電流繼電器。電流正常，繼電器吸合，常開觸頭閉合。電流不正常（欠流或斷線），繼電器釋放，常開觸頭斷開。把常開觸頭連接到PLC輸入端。如果要檢測過流，可選擇過欠流繼電器。那個US16就是數字式過欠流繼電器

也不能這么做。為啥？ 當溫度到達設定值，溫控表停止加熱，那么此時無電流，PLC 得不到信號，是否判斷斷線呢？ 如果僅僅是檢測電流有無的確用電流繼電器就可以，但是。。。。。這是溫控表控制加熱，而且并非一直處于加熱狀態。

那么就在PLC里做判斷 是溫控停了導致的無電流還是斷線導致的

引用

引用第7樓qqc青春之歌于2022-08-11 09:16發表的  :
也不能這么做。為啥？ 當溫度到達設定值，溫控表停止加熱，那么此時無電流，PLC 得不到信號，是否判斷斷線呢？ 如果僅僅是檢測電流有無的確用電流繼電器就可以，但是。。。。。這是溫控表控制加熱，而且并非一直處于加熱狀態。

你沒搞清楚過欠流繼電器的工作原理，它是在設備工作時判斷電流是否正常，并給出相應的檢測信號。設備沒工作，它給出的信號當然沒用！溫控器控制加熱器工作，溫度達到某個值，控制設備停止工作，那么還要看過欠流繼電器的信號干什么？

首先溫控表并非一直處于加熱狀態，溫度到了 你用電流繼電器當然就不能檢測加熱器斷線了。如果電流繼電器都能用，歐姆龍  煒固的加熱器斷線報警器生產了干啥？ 就不應該有市場。
在什么情況下可以用，比如PLC控制加熱，比如PLC可以和溫控表通訊能夠知道是否處于加熱狀態。否則你這么用 的確會誤判。你可以網上搜索一下加熱器斷線報警器和過電流繼電器的區別。

引用

引用第7樓qqc青春之歌于2022-08-11 09:16發表的  :
也不能這么做。為啥？ 當溫度到達設定值，溫控表停止加熱，那么此時無電流，PLC 得不到信號，是否判斷斷線呢？ 如果僅僅是檢測電流有無的確用電流繼電器就可以，但是。。。。。這是溫控表控制加熱，而且并非一直處于加熱狀態。

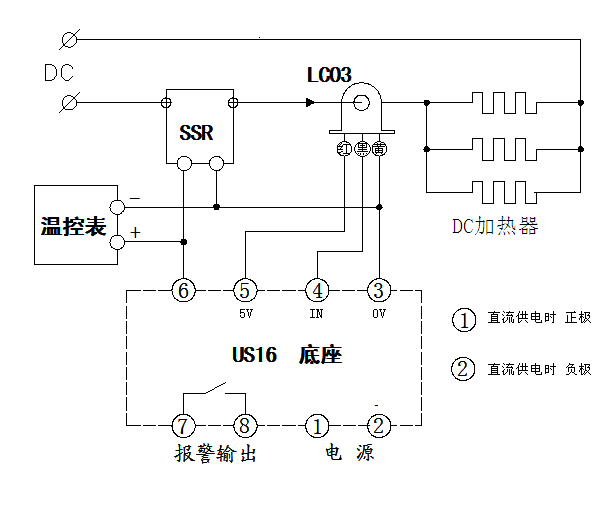

溫控表+輸出的信號既控制SSR也控制US16的功能端，不加熱時US16是不輸出報警的，只有溫控+信號有時才會報警的。
