CCLINK連接線有黃白藍三種顏色跟模塊上的DA DB DG 怎么連？哪種顏色的線對應哪個端子啊？急啊！

buyiwuxi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 460 個
工控威望: 274 點
下載積分: 2836 分
在線時間: 81(小時)
注冊時間: 2008-05-31
最后登錄: 2024-11-16
查看buyiwuxi的主題 / 回貼

1樓發表于: 2008-07-22 21:05

只看該作者 | 小中大

模塊上有接線提示，顏色可以不考慮，只要兩邊對應就可以

本帖最近評分記錄：

下載積分:+1(guochunyi) 熱心助人！

下載積分:+1(zhangshichao) 熱心助人!

下載積分:+1(YMMFA) 對頭！

buyiwuxi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 460 個
工控威望: 274 點
下載積分: 2836 分
在線時間: 81(小時)
注冊時間: 2008-05-31
最后登錄: 2024-11-16
查看buyiwuxi的主題 / 回貼

2樓發表于: 2008-07-22 21:52

只看該作者 | 小中大

DA接DA，DB接DB，DG接DG，SLD接屏蔽

本帖最近評分記錄：

下載積分:+2(藍準様) 真誠感謝！

下載積分:+2(zhangshichao) 熱心助人!

下載積分:+5(YMMFA) 熱心助人!

下載積分:+5(王睿) 熱心助人!

王睿

一切隨意

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 818 個
工控威望: 6748 點
下載積分: 31090 分
在線時間: 437(小時)
注冊時間: 2008-03-20
最后登錄: 2025-03-26
查看王睿的主題 / 回貼

3樓發表于: 2008-07-22 21:53

只看該作者 | 小中大

呵呵 2樓的你學習半天的上傳原來為了是這樣啊。。。。。。。。。

lxxzzw

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lxxzzw的主題 / 回貼

4樓發表于: 2008-07-22 22:46

只看該作者 | 小中大

看不懂，什么DA接DA 這誰都知道我問你線的顏色跟端子怎么對應，黃色接哪個，藍色接哪個？綠色接哪個？我知道只要相互一致就行，可是聽說有專門的規定，所以想問問，還是怕在系統運行時出錯，如果線的顏色對應端子不好的話，高手，指點！

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6109 個
工控威望: 7519 點
下載積分: 110299 分
在線時間: 4854(小時)
注冊時間: 2006-08-10
最后登錄: 2025-09-30
查看zyfzxh的主題 / 回貼

5樓發表于: 2008-07-22 22:49

只看該作者 | 小中大

簡單點就是相同顏色的線接相同編號的端子!

楊金龍

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看楊金龍的主題 / 回貼

6樓發表于: 2008-07-22 22:52

只看該作者 | 小中大

不要考慮顏色，照圖紙接就行。

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1212 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2673(小時)
注冊時間: 2007-03-21
最后登錄: 2025-09-29
查看烏龜船長的主題 / 回貼

7樓發表于: 2008-07-23 08:51

只看該作者 | 小中大

DA 藍，DB白，DG黃，sld屏蔽線

本帖最近評分記錄：

下載積分:+1(xiaoleizi)

下載積分:+2(藍準様) 真誠感謝！

下載積分:+1(YMMFA) 熱心助人!

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 7 篇
發帖數量: 8973 個
工控威望: 8668 點
下載積分: 16944 分
在線時間: 5359(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-05
查看ymmfa的主題 / 回貼

8樓發表于: 2008-07-23 22:10

只看該作者 | 小中大

引用
引用第3樓王睿于2008-07-22 21:53發表的 :
呵呵 2樓的你學習半天的上傳原來為了是這樣啊。。。。。。。。。

他這種精神很值得學習，為了幫人去花時間學了發圖上來，我也給他+5分！

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

dulong779

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 195 點
下載積分: 608 分
在線時間: 14(小時)
注冊時間: 2009-05-25
最后登錄: 2024-12-26
查看dulong779的主題 / 回貼

9樓發表于: 2021-05-12 12:42

只看該作者 | 小中大

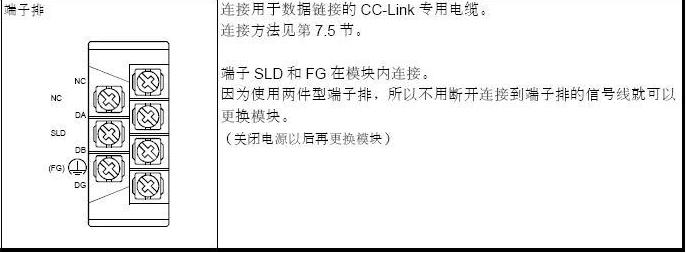

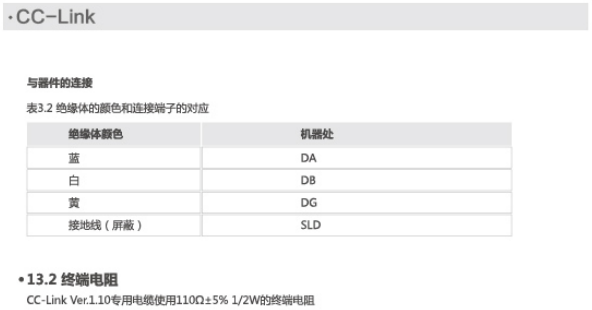

圖片：

官方網站有手冊資料！

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 483 個
工控威望: 2613 點
下載積分: 9511 分
在線時間: 517(小時)
注冊時間: 2008-10-17
最后登錄: 2025-10-07
查看小侯的主題 / 回貼

10樓發表于: 2021-05-12 13:32

只看該作者 | 小中大

CC-LINK是基於RS-485開發的現場通訊用總線
DA=DATA+
DB=DATA-
DG=SG
理論上只要全部串在一起就能夠通訊

而在手冊中提到專用線材連接
DA為藍色，DB為白色、DG為黃色、SLG接隔離網

我司曾發包一件拉配線工程給外包
裡面有一CCLINK連線
後來我過去試車才發現他全部藍色DA與黃色DG是對調的
不過還是連接得起來
