樓主發表于: 2009-04-02 09:03

只看樓主 | 小中大

我實驗程序調用指令時編了下面程序段仿真，但在程序文件間調用帶參數的子程序時，剛進入仿真執行中，main程序中X2還未為ON時MAIN1中的P3子程序就開始執行[了。這是為什么呢？

下面是用Q02H編的實驗指令。由2個程序塊組成：main 和main1.

[ 此帖被zxymnp在2009-04-02 13:09重新編輯 ]

附件：

帶參數的程序調用.rar (11 K) 下載次數:10

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 377 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

1樓發表于: 2009-04-02 10:31

只看該作者 | 小中大

M0 =ON，對應的FX0接通，P3里的程序會運行（掃描運算的結果，不調用P3，并不表示不掃描P3）

你把變量M0放在發起調用的程序里即可。

不知對否？

我把你的梯形圖附上，請高手解答

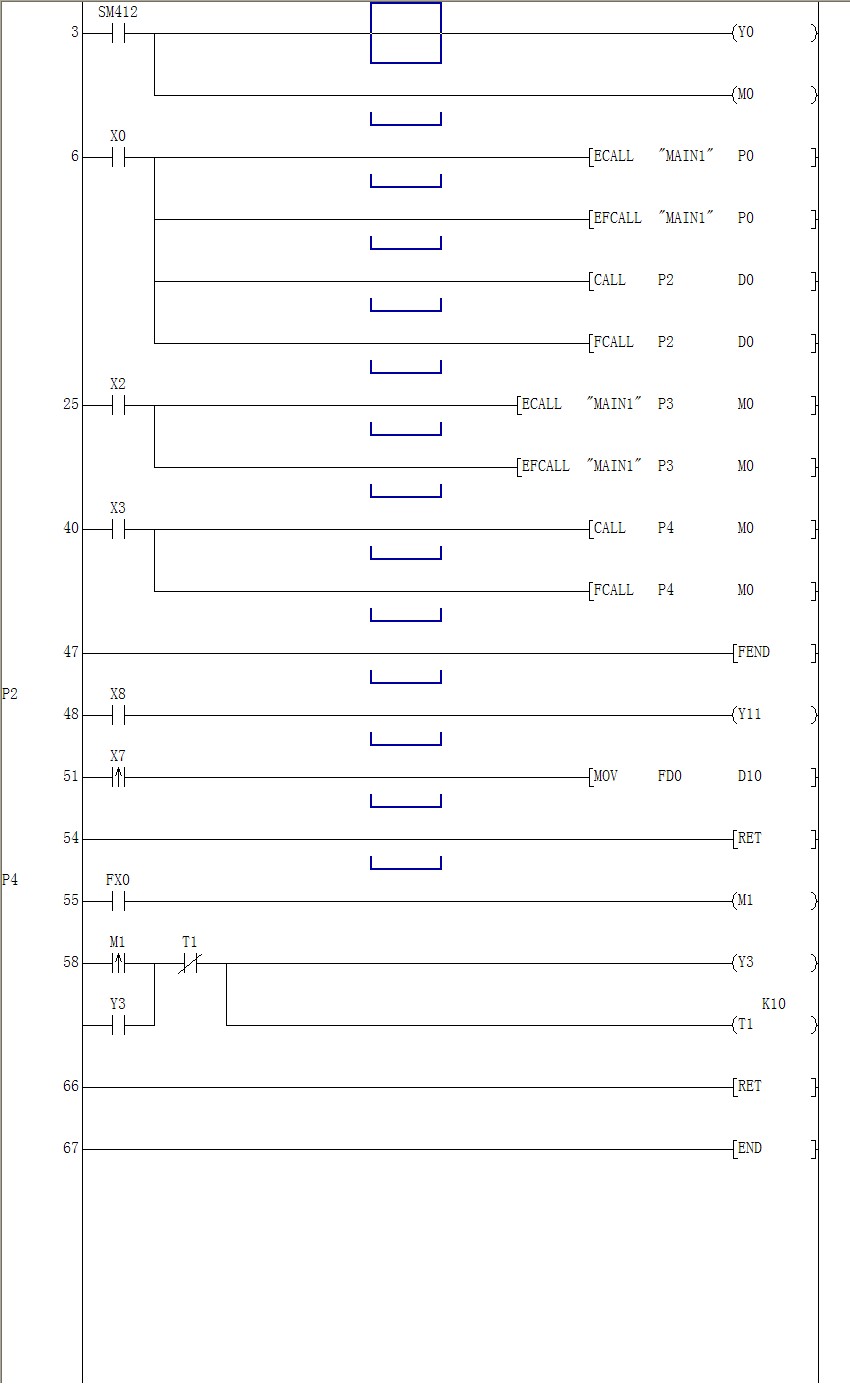

MAIN

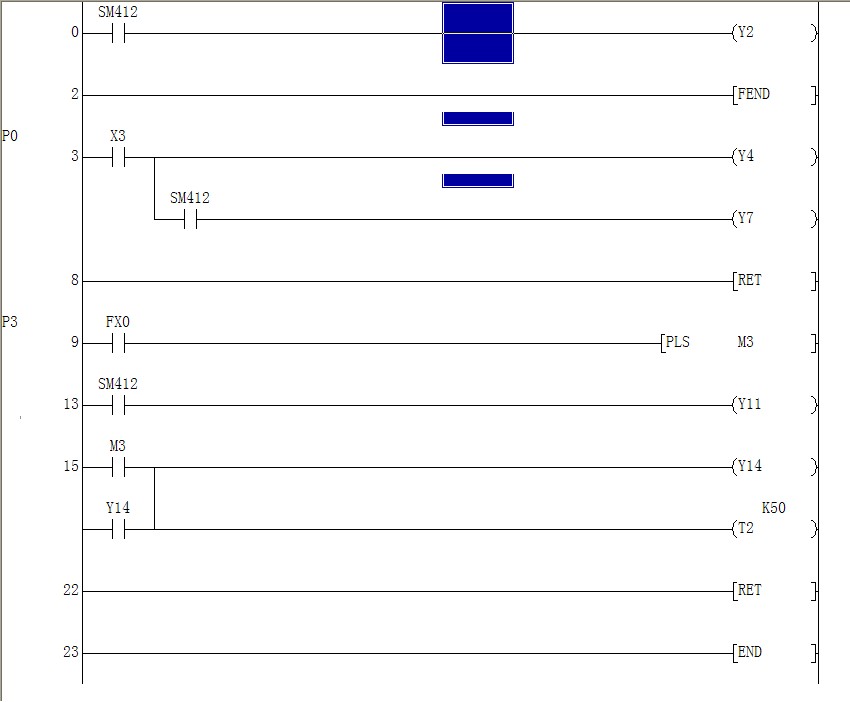

MAIN1

[ 此帖被zxc6688在2009-04-02 14:11重新編輯 ]

http://zxc6688.ys168.com/

zxymnp

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 268 點
下載積分: 958 分
在線時間: 52(小時)
注冊時間: 2007-03-12
最后登錄: 2024-09-19
查看zxymnp的主題 / 回貼

2樓發表于: 2009-04-02 11:15

只看該作者 | 小中大

謝謝哦！你說的是把m0放在MAIN1里或直接放在P3 里吧，如果對于掃描主程序中只有一次調用可以，如果多次調用而且傳遞的不僅僅是m0,那怎么辦啊？
可能出現了一次 [ ECALL "MAN1" p3 M0]
后面又出現了 [ECALL "MAIN" p3 M10]

zxymnp

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 268 點
下載積分: 958 分
在線時間: 52(小時)
注冊時間: 2007-03-12
最后登錄: 2024-09-19
查看zxymnp的主題 / 回貼

3樓發表于: 2009-04-02 13:06

只看該作者 | 小中大

謝謝兄弟幫把程序發出來。尋求更多的解答哦

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 377 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

4樓發表于: 2009-04-02 14:10

只看該作者 | 小中大

引用
引用第2樓zxymnp于2009-04-02 11:15發表的  :
謝謝哦！你說的是把m0放在MAIN1里或直接放在P3 里吧，如果對于掃描主程序中只有一次調用可以，如果多次調用而且傳遞的不僅僅是m0,那怎么辦啊？
可能出現了一次         [  ECALL  "MAN1"     p3     M0]
              后面又出現了    [ECALL   "MAIN"       p3     M10]

我是說跟調用指令放在一起，也就是在你的程序的X2觸點后，
如果后面又出現了 [ECALL "MAIN1" p3 M10]，你的P3里的FX0是不會接通的吧。
你把[ ECALL "MAN1" p3 M0] 的 M0 改成 M10 試試

本帖最近評分記錄：

下載積分:+1(zxymnp) 熱心助人!

http://zxc6688.ys168.com/

zxymnp

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 268 點
下載積分: 958 分
在線時間: 52(小時)
注冊時間: 2007-03-12
最后登錄: 2024-09-19
查看zxymnp的主題 / 回貼

5樓發表于: 2009-04-02 16:16

只看該作者 | 小中大

小弟還有點疑問：我的 MAIN和MAIN1都設置成掃描程序，在仿真時MAIN中X0未置ON時，（應該未調用P30吧？？？？）
而把MAIN1中的子程序P0中X3強制為ON怎么Y4就會有輸出呢？或直接在P0中設置個秒脈沖輸出，就直接能輸出。可根本沒調用MAIN1中的子程序啊！

求教！！！！！！

thatmouse

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看thatmouse的主題 / 回貼

6樓發表于: 2009-04-02 16:44

只看該作者 | 小中大

你在設置參數里的引導文件設置里把main和main1都插入他們就在同一個掃描周期了，這樣你說的問題應該就可以解決了。。。

樓主留言：

我按兄弟的辦法設置了，在MAIN中的X0沒為ON時MAIN1中X3強制為ON時還有輸出！我哪里設的還不對嗎？？？？？

zxymnp

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 268 點
下載積分: 958 分
在線時間: 52(小時)
注冊時間: 2007-03-12
最后登錄: 2024-09-19
查看zxymnp的主題 / 回貼

7樓發表于: 2009-04-02 16:55

只看該作者 | 小中大

引用
引用第6樓thatmouse于2009-04-02 16:44發表的 :
你在設置參數里的引導文件設置里把main和main1都插入他們就在同一個掃描周期了，這樣你說的問題應該就可以解決了。。。

我按兄弟的辦法設置了，在MAIN中的X0沒為ON時MAIN1中X3強制為ON時還有輸出！我哪里設的還不對嗎？？？？？
